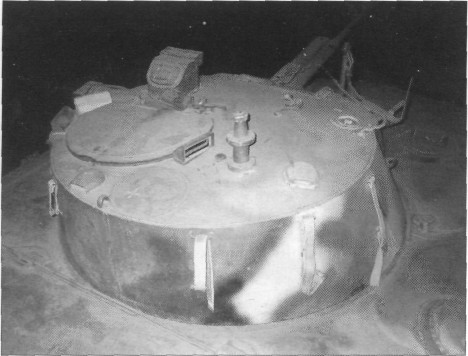

Башня БМД-2 .

БМД-2 оснащена комплексом управляемого ракетного вооружения 9К111, который предназначен для поражения танков и других подвижных бронированных объектов, движущихся со скоростью до 60 км/ч, неподвижных целей типа ДОС (долговременных огневых сооружений), а также зависших вертолетов при условии их оптической видимости на дальностях до 4000 м.

Комплекс состоит из пусковой установки 9П135М и противотанковых управляемых ракет типа 9М111М (9М111-2) «Фагот» и 9М113 «Конкурс». В боекомплект БМД-2 входят две ракеты 9М111М (9М111-2) и одна ракета 9М113. Все три ракеты размещаются в укладке левого борта. Для наведения ПТУР по проводной линии связи используется наземная аппаратура управления 9С451М, состоящая из аппаратного блока 9С474 и прибора наведения 9Ш119М1, входящих в пусковую установку 9П135М.

В походном положении пусковая установка 9П135М без треноги крепится на специальном кронштейне возле сиденья командира БМД. Тренога закреплена на крыше среднего отделения справа от башни. В боевом положении ПУ 9П135М без треноги и с ограничителем углов вертикального наведения устанавливается на специальном кронштейне справа от люка наводчика-оператора. Рабочие углы наведения пусковой установки в вертикальной плоскости от -5 до + 10° в горизонтальной — 15° влево и 37° вправо от продольной оси башни. При повороте башни угол горизонтального наведения ПУ достигает 360°. В случае необходимости ПУ 9П135М может быть развернута на отдельной огневой позиции вне БМД.

Для наведения на цель пушки и спаренного с ней пулемета в башне БМД-2 установлены комбинированный прицел БПК-1-42, дневной зенитный прицел ПЗУ-8, стабилизатор вооружения 2Э36-3 и ручные приводы наведения. Перископический комбинированный (дневной и пассивно-активный ночной) прицел БПК-1-423 предназначен для наблюдения и прицеливания при стрельбе по наземным целям из пушки и спаренного с ней пулемета и определения дальности до цели с помощью дальномерной шкалы. Дневная ветвь прибора имеет кратность увеличения 5,6× и угол поля зрения 10°, ночная — кратность увеличения 5,0× и угол поля зрения соответственно 8°. Дальность видения ночью в активном режиме (с подсветкой) 800 м, в пассивном — 700 м. Источником инфракрасного света служит осветитель ОУ-54.

На сетке прицела нанесены прицельный угольник, штрихи боковых поправок и шкалы ввода углов прицеливания: БР — для стрельбы из пушки БТ-снарядами; ОФЗ — для стрельбы ОФЗ- и ОТ-снарядами; ПКТ — для стрельбы из пулемета ПКТ. Под шкалами ОФЗ и ПКТ нанесена дальномерная шкала, по которой определяется дальность до цели высотой 2,7 м. Установка прицельной дальности осуществляется с помощью рукоятки ввода углов прицеливания. В ночную ветвь проецируется только центральная часть дневной сетки с прицельным угольником и со штрихами боковых поправок. Штрихи сетки видны только при включении цепей стрельбы.

PzVDV106.jpg PzVDV107.jpg

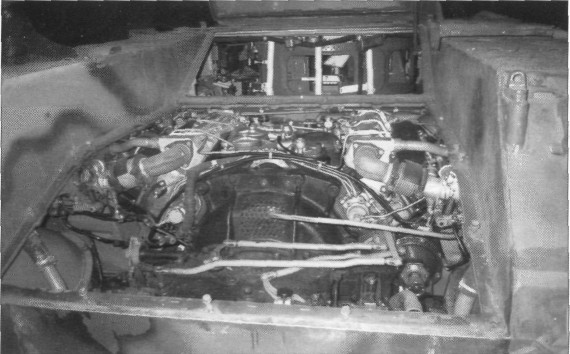

Открытый люк десантного отделения.  МТО со снятой крышей.


3         С марта 1986г. БПК-1-42 заменен модернизированным прицелом БПК-2-42.

4       На машинах ранних выпусков устанавливался осветитель ОУ-3ГА2.
