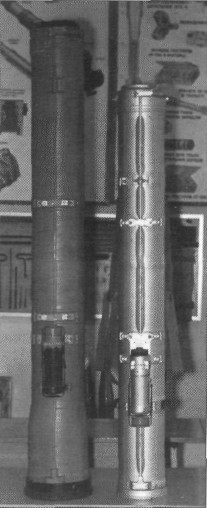

ПТУР «Конкурс»	ПТУР «Фагот»

Масса ОФЗ-снаряда 0,391— 0,393 кг, ОТ — 0,385 — 0,387 кг, БТ — 0,396 — 0,398 кг. Патронами с ОФЗ- и ОТ-снарядами снаряжается лента на 340 патронов, с БТ-снарядами — лента на 160 патронов. При стрельбе звенья ленты собираются в звеньесборник, устанавливаемый снизу под пушкой, стреляные гильзы выбрасываются через гильзоотвод наружу машины.

ПТРК 9К111 «Фагот» относится к ПТРК второго поколения с полуавтоматической системой наведения. Работы над новым комплексом начались в КБ приборостроения (ЦКБ-14, г. Тула) под руководством А.Г Шипунова и Н.Ф. Макарова в 1963 г. К работам был подключен и ЦНИИ точного машиностроения (г. Климовск). ПТРК 9К111 «Фагот» был принят на вооружение как противотанковое средство батальона. Он предназначен для поражения танков и бронемашин, движущихся со скоростью до 60 км/ч, а также других малоразмерных целей (ДОТ, защищенные огневые комплексы) на дальностях от 70 до 2000 м и от 75 до 2500 м (в зависимости от типа снаряда).

Снаряд 9М111 представляет собой компоновку транспортно-пускового контейнера (ТПК), ПТУР и вышибной двигательной установки. ТПК пластиковый, одноразового применения, с откидными крышками. Вышибная двигательная установка в виде однорежимного твердотопливного реактивного двигателя помещена в задней части контейнера и служит для придания ПТУР начальной скорости полета. Сама ракета имеет калибр 120 мм и длину 863 мм, размах крыльев в боевом положении 369 мм, построена по аэродинамической схеме «утка» с передним расположением рулей управления. ПТУР состоит из четырех отсеков: №1 (электромагнитный привод рулей); №2 (кумулятивная боевая часть); разгонно-маршевая двигательная установка (твердотопливный двухрежимный реактивный двигатель с двумя соплами, отклоненными на 20° от продольной оси); аппаратурный отсек (координатор с гироскопическим устройством, блок управления, безынерционная катушка, лампа-фара).

На корпусе аппаратурного отсека укреплены четыре складных крыла, расположенных под углом к продольной оси снаряда и под углом 45° относительно рулей. По оси катушки установлена лампа-фара со светофильтром, переводящим большую часть энергии излучения в ИК-область. Лампа накаливания была использована вместо трассера, дабы не повредить разматывающийся двужильный биметаллический провод. При срабатывании вышибного двигателя отражатель и лампа защищались створками, раскрываемыми после выхода ракеты из контейнера. В полете ракета стабилизируется вращением и управляется отклонением носовых рулей по сигналам наземной аппаратуры управления, передаваемым по проводной линии. При попадании в цель боевая часть подрывается моментально срабатывающим электромеханическим предохранительно-детонирующим механизмом. Для безопасности расчета механизма взводится на расстоянии 70 м от ПУ. В случае промаха ПТУР самоликвидируется. Время полета ПТУР на максимальную дальность составляет 11 с, бронепробиваемость по нормали — 400 мм, под углом 60° — 200 мм. Снаряд (ТПК с ПТУР и вышибным двигателем) имеет размеры 1098x150x205 мм, весит 13 кг.

В ракете 9М111М изменена конструкция корпуса и кумулятивной воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости: 460 мм по нормали, 230 мм под углом 60°. На безынерционной катушке уложен двужильный провод управления длиной 2000 или 2500 м. Время полета на максимальную дальность 13,5 с. Масса снаряда 13,2 кг.

ПТРК «Конкурс» разработан в ЦКБ-14 (КБ приборостроения, г. Тула) под руководством главного конструктора А.Г. Шипунова, принят на вооружение в 1974 г. ПТРК имеет полуавтоматическую систему управления с передачей управляющих команд по проводам, максимальную дальность стрельбы до 4000 м, минимальную — 75 м.

Конструктивные решения ПТРК в основном аналогичны тем, что были отработаны в комплексе «Фагот», но необходимость обеспечения большей дальности стрельбы обусловила существенно большие массогабаритные параметры ПТУР и снаряда в целом.

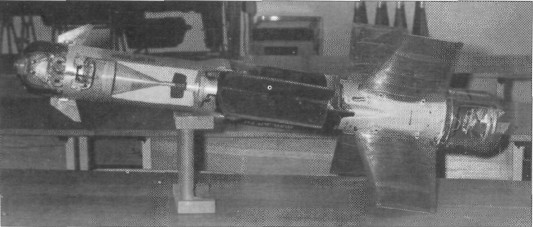

ПТУР 9М113 «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним — кумулятивная БЧ, далее — аппаратурный отсек (гироскопическое устройство, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимает разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла и источник ИК-излучения (лампа-фара). Калибр 9М113 — 135 мм, длина с вышибным двигателем — 1165 мм, размах крыльев в боевом положении — 468 мм, масса снаряда (ТПК с ПТУР и вышибным двигателем) — 25,3 кг, длина — 1260 мм. Бронепробиваемость по нормали —до 600 мм, под углом 60° — 250 мм. Время полета на максимальную дальность — 19,2 с.

В 1986 г. появилась модернизированная ПТУР 9М113М «Конкурс-М». Она имеет скорость до 250 м/с, максимальную дальность стрельбы 4000 м и тандемную БЧ для поражения целей с динамической защитой. При калибре 125 мм «приведенная»бронепробиваемость составляет по нормали 800 мм гомогенной брони.
