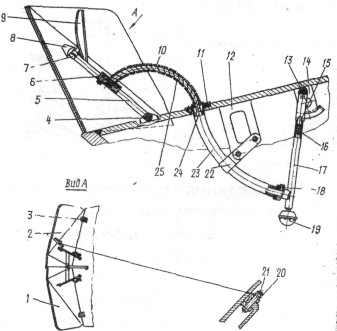

Волноотражательный щит:
1 — левый лист; 2 — правый лист; 3 — петля; 4 — ось рамки; 5 — рамка (подвижная); 6, 11 и 18 — уплотнения; 7— головка рычага; 8 — упор; 9 — направляющая; 10— трос; 12 — кронштейн; 13 — ось рычага; 14 — сектор; 15 — стопор рычага; 16 — пружина; 17—рычаг; 19—рукоятка; 20 — пружина поджимная; 21 — ось направляющей; 22 — хомут; 23 и 24 — трубки; 25 — втулка.

Средства защиты от ОМП срабатывают автоматически по сигналу ПРХР иди при нажатии одной из кнопок на коммутационном блоке. В среднем отделении находятся автомат и баллон с хладоном системы противопожарного оборудования (ППО), центробежный вентилятор с системой трубопроводов и отопителем. Четыре термодатчика ППО установлены в наиболее пожароопасных местах — по одному перед двигателем и над двигателем, два на нижнем кормовом листе. Включается ППО автоматически от датчиков или вручную кнопкой, хладон по трубопроводам с распылителями подается к источнику пожара.

Стоит описать подготовку БТР-Д для транспортировки раненных и грузов. Используются только детали и приспособления из комплекта БТР-Д.

Комплект для перевозки раненных состоит из несъемной (постоянно установленной на машине) и съемной частей. Для размещения четырех раненных на санитарных носилках в среднем отделении снимаются по три сиденья правого и левого бортовых рядов и сдвоенное сиденье заднего ряда, одно из снятых сидений устанавливается в пазы кронштейна среднего ряда у перегородки силового отделения. Далее в пазы гнезд устанавливаются кронштейны для носилок и крепятся стопорами. Гнезда под кронштейны расположены на подкрылках и на полу среднего отделения машины, причем два кронштейна с хомутами монтируются в гнезда, имеющиеся на подкрылках у перегородки силового отделения. Носилки располагаются в два яруса вдоль правого и левого бортов. Ручки носилок верхнего яруса с одной стороны закрепляются в кронштейнах, а с другой подвешиваются на ремнях и фиксируются от перемещения с помощью оттяжных ремней и хомутов кронштейнов. Носилки нижнего яруса закрепляются своей передней частью в кронштейнах на полу, а задние ножки этих носилок устанавливаются в гнезда листов пола. Ручки носилок нижнего яруса, обращенные к перегородке, закрепляются ремнями. На неснятых сиденьях среднего ряда размещаются легкораненые и медперсонал.

Перевозимый груз могут составить двенадцать ящиков с боеприпасами или две 200-литровые бочки с ГСМ. В среднем отделении БТР-Д демонтируются все сиденья кроме трех сидений переднего ряда и устанавливаются два ограничителя на днище отделения, после чего крепежные цепи подсоединяются к кронштейнам, расположенным на левом борту. К левым и правым концам ограничителей подсоединяются две стойки, которые закрепляются при помощи цепей. На ограничители укладываются 12 ящиков с боеприпасами в три ряда, при этом планки ящиков нижнего яруса должны входить в пазы ограничителей. На углах ящиков верхнего яруса монтируются предохранительные уголки, через кольца которых пропускаются цепи. Закрепленные цепи при помощи муфт стяжек натягиваются и фиксируют ящики от перемещения.

Погрузка бочек с горючим и смазочными материалами производится при минимальном клиренсе. Сиденья среднего отделения снимаются в таком же порядке, как и при перевозке ящиков с боеприпасами. Далее на машину устанавливаются две аппарели. Основание каждой аппарели закрепляется на полу среднего отделения четырьмя специальными болтами. Затем концы цепей, имеющих кольцо, закрепляются за кронштейны, находящиеся слева и справа на входе в среднее отделение через кормовой люк, после чего свободные концы цепей расстилаются на грунте и на них накатывают бочку. Экипаж БТР-Д, находясь на крыше машины, затягивает за свободные концы цепей бочки на крышу и закатывает бочку по наклонной части аппарелей на их основание до соприкосновения с упорами аппарелей. Аналогично происходит погрузка второй бочки, после чего свободные концы обеих крепежных цепей поверх бочек соединяются с крючками стяжек на кронштейнах впереди бочек и натягиваются стяжками. Выгрузка из машины осуществляется с помощью цепей аналогичным способом, но в обратной последовательности.

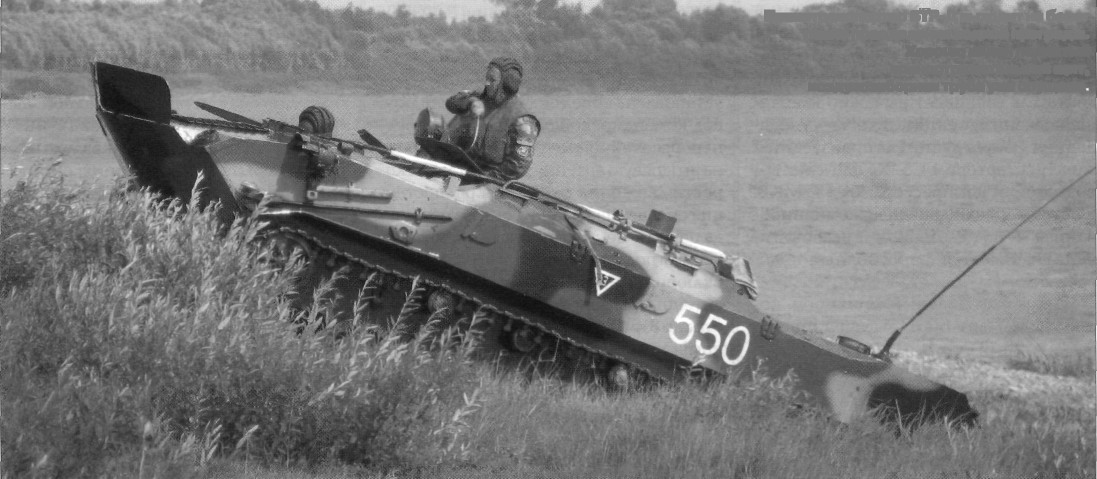

Бронетранспортер БТР-Д выходит на берег после преодоления водной преграды. Хорошо виден поднятый волноотражательный щит, воздухозаборная труба уже опущена
