WW2Sign008.jpg WW2Sign009.jpg

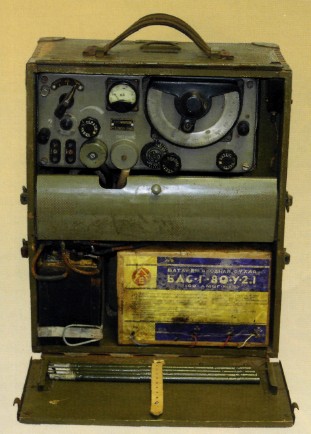

А-7-А

Первая советская УКВ радиостанция с частотной модуляцией. Диапазон - от 27 до 32 МГц, мощность - 1 Вт. Предназначалась для связи в сетях стрелковых полков и артиллерийских дивизионов. Давала возможность вести переговоры по радио с командного или наблюдательного пункта через телефонный аппарат, соединенный с радиостанцией проводной линией. Начало выпуска - 1943 г.

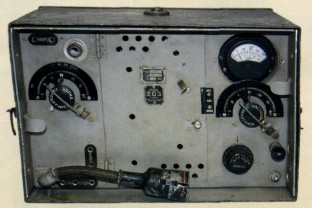

71-ТК-1

Передатчик танковой KB радиостанции 71-ТК-1 обр. 1933 г, обеспечивавшей двухстороннюю связь на бронеобъектах. Диапазон - от 4 до 5,6 МГц, мощность - 3 Вт. Виды работы - ТЛГ и AM. В 1939 г. эти радиостанции были заменены на 71-ТК-3.


WW2Sign013.jpg WW2Sign010.jpg

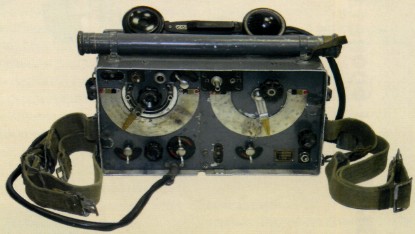

РБ (3-Р)

Переносная полудуплексная KB радиостанция обр. 1938 г. («радиостанция батальонная») для связи в полковых сетях пехоты и артиллерии. Диапазон - от 1,5 до 6 МГц, мощность 0,5 Вт. Виды работы - ТЛГ и AM. Начало выпуска  - 1938 г.

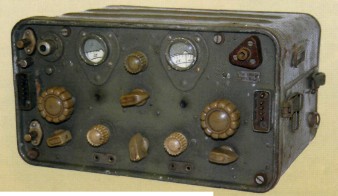

РБ-М

Переносная KB радиостанция обр. 1942 г., развитие радиостанции РБ (3-Р). Диапазон - от 1,5 до 5 МГц, мощность - 1 Вт. Виды работы - ТЛГ и AM. Батареи и аккумуляторы размещались в отдельном батарейном ящике. Редкая модель, на смену которой пришла РБ-М обр. 1943 г, выпускавшаяся в СССР до конца 1950-х г.г. являлась развитием модели РБ (3-Р).


WW2Sign012.jpg WW2Sign011.jpg
РСБ-Ф

Передатчик из комплекта KB радиостанции бомбардировщика (сухопутный вариант). Диапазон - от 2,5 до 12 МГц, мощность - 50 Вт. Виды работы - ТЛГ и AM. Начало выпуска -1940 г. РСБ-Ф могли монтироваться на автомобилях, тачанках, аэросанях или в возимых ящиках.

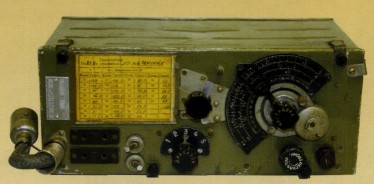

УС

Всеволновый приемник («Универсальный Супергетеродин») для авиационных и сухопутных радиостанций. Диапазон - от 175 кГц до 12 МГц, виды работы - ТЛГ и AM. Применялся в составе радиостанций РАФ, РСБ-Ф, РСМК и др. Выпущен в 1937 г. на заводе №203 им. Орджоникидзе в Москве.

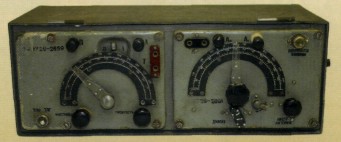

12-РП-КВ

Радиостанция пехоты обр. 1941 г. Состояла из отдельных блоков передатчика и приемника. Диапазон - от 2 до 6 МГц, мощность - 0,5 Вт. Виды работы - ТЛГ и AM.
