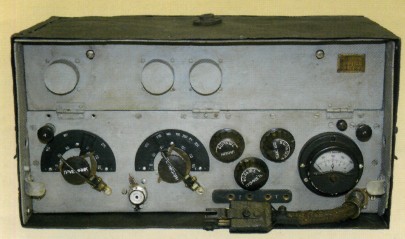

Слева - приемник советской танковой KB радиостанции образца 1939 г. Диапазон частот - 4,0-5,63 МГц. Виды работы - телеграфом (ТЛГ) и телефоном (AM). Питание - от бортсети 12 В через умформер РУН-10. Габариты - 380x200x200 мм.

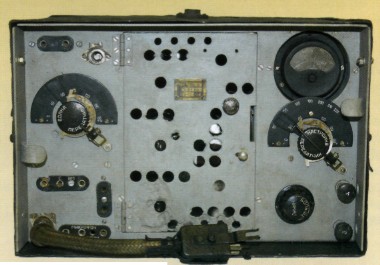

Справа - передатчик танковой KB радиостанции образца 1939 г. Диапазон частот - 4,0-5,63 МГц. Виды работы - ТЛГ и AM. Выходная мощность в режиме ТЛГ - до 5 Вт. Антенна штыревая типа АШ, высотой 4 м. Питание от бортсети 12 В через умформер РУН-75, а для бортсети 6 В - от сухих батарей БАС-80. Габариты 320x210x210 мм.

71-ТК-З была наиболее массовой довоенной радиостанцией. Она устанавливалась на легких танках БТ-5, БТ-7, Т-40, Т-60, а также на ранних моделях средних танков Т-34, тяжелых KB и на бронеавтомобилях БА-11.

Советская танковая KB радиостанция образца 1941 г.

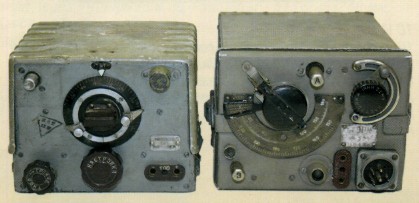

Слева - приемник РСИ-4Т («Малютка-Т»), вариант авиационного приемника РСИ-4А. Диапазон частот - 3,7-5,8 МГц. Вид работы - только AM (A3). Питание - от бортсети 12 В через умформер РУ-11Б. Габариты - 150x120x155 мм.

Справа - передатчик 9-РМ. Диапазон частот - 4,0-5,63 МГц. Вид работы - только AM (A3). Выходная мощность - 15 Вт. Антенна штыревая типа АШ высотой 4 м. Питание - от бортсети 12 В через умформер РУ-45Б. Габариты - 150x120x190 мм. Начало выпуска -1943 г.

Радиостанции 9-Р устанавливались на танки Т-70 (командирские), Т-34, КВ-8, КВ-85, САУ СУ-76, СУ-76М, СУ-85, СУ-152; радиостанции 9-РМ - на танки Т-34, Т-34-85, ТО-34, ТО-34-85, САУ СУ-76М, СУ-122, СУ-100.

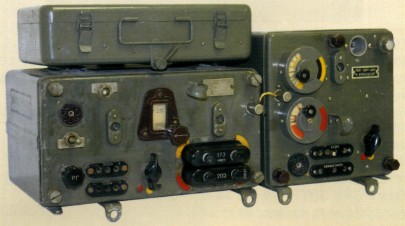

Советская танковая KB радиостанция образца 1943 г. Обеспечивала двустороннюю связь между танками и с командованием. Работа на передачу на 15 фиксированных частотах в диапазоне 3,75-6 МГц. Виды работы - ТЛГ и AM. Слева - приемник 10-РК-26. Кроме 15 фиксированных частот, имел также режим плавной настройки. Питание - от бортсети 12 В через умформер РУ-11Б. Габариты - 270x150x190 мм. Справа - передатчик 10-РТ-26. Выходная мощность в режиме ТЛГ - до 10 Вт. Питание - от бортсети 12 В через умформер РУ-75В. Габариты - 185x190x185 мм. Радиостанции этого типа устанавливались на танки ИС-1, ИС-2, ИС-3, САУ ИСУ-152, ИСУ-122.
