РАКЕТЫ КОНСТРУКЦИИ ОКБ БЕРИЕВА

Ракета П-10

Ракета П-10 создана в КБ Г.М. Бериева. Общая концепция проекта оригинальностью не отличалась. Цилиндрический контейнер с ракетой, имеющей складывающееся крыло, неподвижно крепился к прочному корпусу подводной лодки. После ее всплытия крышка контейнера открывалась, из него вытаскивалась ракета, ее передняя опора с «нулевыми» направляющими поднималась, ракета занимала стартовое положение. Раскрывалось крыло, запускался маршевый турбореактивный двигатель, затем стартовый пороховой, и ракета уходила в полет. После старта транспортная тележка убиралась в контейнер, крышка которого тут же закрывалась, и лодка могла начать погружение. Все операции производились автоматически, с дистанционным управлением из боевого отсека ПЛ.

Ракета П-10 летела на высоте 200—400 м на дальность до 600 км. Ракету предполагалось оснастить ядерной боеголовкой «РДС-4» (такой же, как и на первых лодочных баллистических ракетах).

В 1956 году были начаты летные испытания П-10 на полигоне Капустин Яр. Ракета полетела с первого пуска. П-10 стартовала как с неподвижного, так и с подвижного наземного стенда.

В соответствии с Постановлением СМ от 19.07.1955 г. ЦКБ-18 в конце 1955 года разработало проект П-611 — переоборудованная ПЛ пр. 611 для отработки комплекса П-10. Проект был утвержден МСП и ВМФ 30 марта 1956 г. Лодка несла только один снаряд П-10 в контейнере, где он хранился со сложенными консолями крыла. Установка реактивного вооружения на ПЛ произведена за счет снятия запасных торпед, торпедо-погрузочного устройства, артиллерийского вооружения, а также за счет уменьшения запасов топлива и пресной воды.

Контейнер, рассчитанный на предельную глубину погружения, установлен на палубе надстройки в диаметральной плоскости, в корму от ограждения рубки. Стартовое устройство состояло из промежуточной и стартовой рам, расположенных в корму от ангара-контейнера. Подъем и опускание промежуточной рамы производились гидравлическим приводом. Стартовая рама поднималась в боевое положение на угол 20,5° с помощью двух гидроприводов, а в поднятом положении удерживалась при помощи складывающихся подкосов, расположенных в районе носовой ее части. Все гидроприводы контейнера и стартового устройства приводились в действие от судовой системы гидравлики. Самолет-снаряд транспортировался из контейнера на стартовую раму вместе с тележкой, к которой он прикреплялся и от которой отделялся только при старте. Тележка имела электропривод и передвигалась по зубчатым рейкам, имевшимся на рельсах контейнера, а также на рельсах промежуточной и стартовой рам. Питание электродвигателя тележки производилось при помощи кабеля, наматывавшегося на барабан тележки.

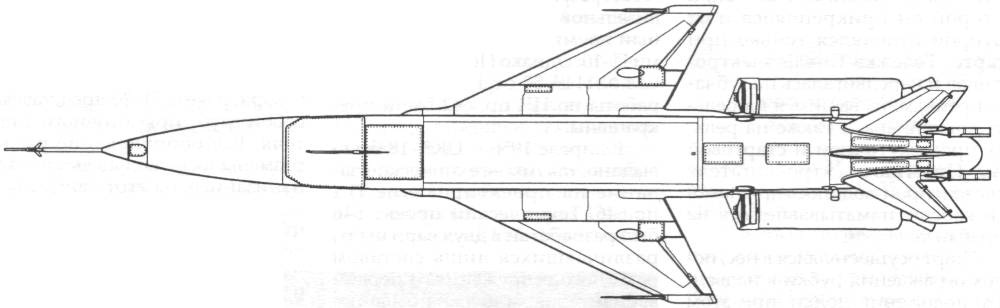

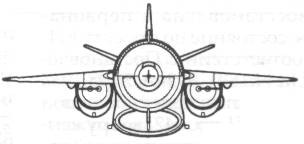

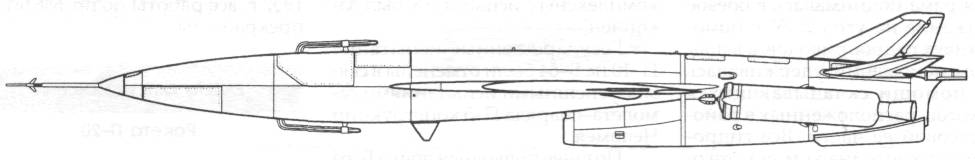

Схема ракеты П-10
