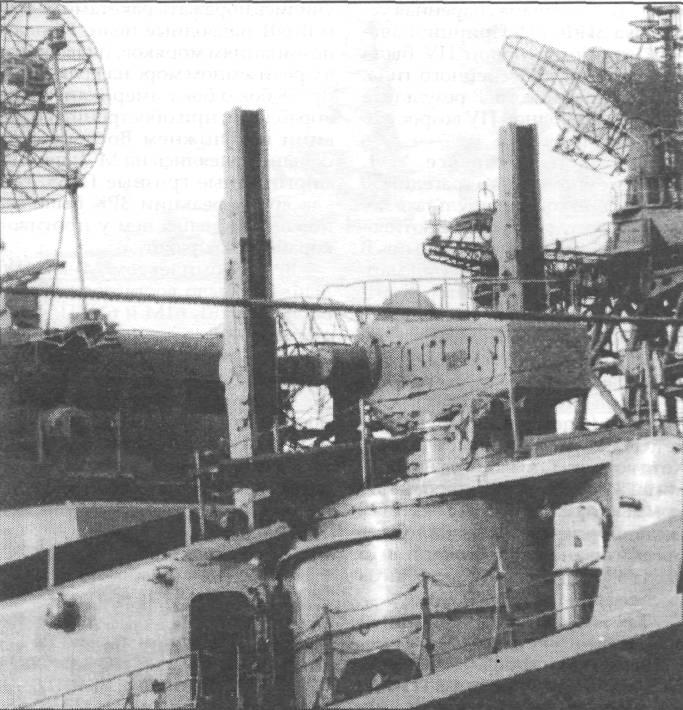

Пусковая установка М-11 "Шторм"	Пусковая установка комплекса М-11

Универсальный корабельный комплекс М-11 «Шторм»

Универсальный корабельный комплекс М-11 разрабатывался по Постановлению СМ № 846-382 от 25.07.1959 г. Головным по системе в целом было назначено НИИ-10 ГКРЭ, главный конструктор ГН. Волгин. Пусковыми установками занималось ЦКБ-34, приводами наведения ЦНИИ-173, радиовзрывателями НИИ-48, боевой частью НИИ-6, зарядами для двигателя НИИ-125 и т.д.

Первоначально комплекс М-11 с пусковой установкой СМ-102 предназначался для кораблей пр.1126. Но работы по пр.1126 были прекращены Постановлением СМ № 565-236 от 21.06.1961 г., в связи с чем были прекращены работы и по комплексу М-11. Но через короткий срок — 27.07.1961 г. вышло Постановление СМ № 846-382 о продолжении работ по М-11, но уже для корабля пр. 1123.

НИИ-10 в апреле 1962 г. завершил эскизный проект комплекса ЗУР М-11 и передал заказчику. В процессе разработки эскизного проекта выявлена невозможность построения СУ М-11 на базе комплекса М-1 из-за требования универсальности (по надводным кораблям), увеличения вдвое дальности и помехозащищенности.

В мае 1962 г., после окончания эскизного проекта, ОКБ-2 принципиально изменило аэродинамическую схему и габариты ракеты В-611, что потребовало полной переработки ПУ СМ-136, контура управления и т. д.

Новый эскизный проект был утвержден лишь в 1963 году.

Система управления «Гром» имеет два радиолокационных канала самонаведения одной цели, работающих для повышения помехозащищенности в различных диапазонах волн и использующих моноимпульсный метод пеленгации. На различных частотах работают и два радиолокационных канала телеуправления двумя ракетами. Это обеспечивает невозможность одновременного подавления двух целевых и двух ракетных каналов одиночной прицельной и скользящей шумовой помехой большой мощности.

ЗРК имеет оригинальную конструкцию антенного поста системы управления. Две нижние решетчатые параболические антенны сопровождения целей смонтированы на передней поверхности больших контейнеров коробчатой формы, в которых находится радиоэлектронная аппаратура целевых и ракетных каналов. Две верхние антенны сопровождения ракет установлены сверху контейнеров, а между ними размещена рупорная антенна передачи команд. В последних модификациях рупорная антенна заменена на параболическую и размещается между целевыми антеннами.

Зенитная ракета В-611 (4К60) одноступенчатая, твердотопливная. Максимальная скорость полета 1200 м/с. Осколочно-фугасная боевая часть весом около 120 кг оснащена неконтактным взрывателем. Допустимый промах ракеты 40 м (т. е. предельное расстояние, на котором цель будет поражена с необходимой вероятностью). Ракеты поступают на корабли в снаряженном состоянии, готовые к пуску, и в течение всего срока хранения на корабле не требуют проверок.

ПУ с устройством хранения, подачи и заряжания разработана ЦКБ-34 МОП совместно с заводом «Большевик», поэтому первоначально имела индексы СМ (ЦКБ-34), а затем Б («Большевик»). Главный конструктор Т.Д. Вылкост.

ПУ комплекса М-11 производилась в трех вариантах.

На крейсер пр.1123 устанавливаются две ПУ Б-189 с двухъярусным расположением устройств хранения, подачи и заряжания. На каждом ярусе располагаются 4 барабана по 6 ракет в каждом.

Устройство хранения, подачи и заряжания ПУ Б-187 кораблей пр. 1134А одноярусные и аналогичны верхнему ярусу устройства хранения, подачи и заряжания 1-го варианта.

На больших противолодочных кораблях пр. 1134Б устанавливаются две ПУ Б-187А с одноярусным расположением устройств хранения в конвейерном исполнении.

Воздушная или надводная цель, принятая по линиям целеуказания, непрерывно сопровождается двухканальной системой управления «Гром» по отраженным от цели сигналам. По данным сопровождения вырабатываются углы наведения ПУ и координаты упрежденной точки встречи ракеты с целью. После пуска на борт каждой ракеты по линии передач команд передаются импульсы запроса, на которые ответчик бортовой аппаратуры ракет дает ответы-сигналы, по которым идет их непрерывное сопровождение и выработка команд наведения двух ракет на одну цель.
