В случае пролета ракеты мимо цели на ракету подается команда на отключение радиовзрывателя. Ракета выводится к уровню воды и самоликвидируется подрывом боевой части от часового механизма или разрушается при ударе о воду.
Ракета 9МЗЗ одноступенчатая с двухрежимным твердотопливным двигателем. Стартовый заряд телескопический, а маршевый заряд одноканалъный. Ракета скомпонована по аэродинамической схеме «утка», т. е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно вращается.

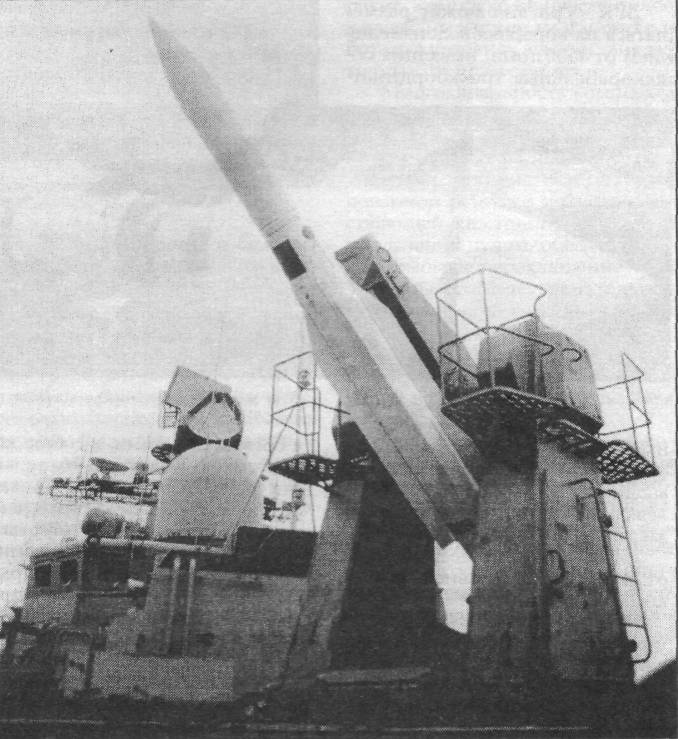

Пусковая установка комплекса «Оса-М» ЗИФ-122 разработана ЦКБ-7 под руководством В.А. Xромцова. В походном положении подъемная часть с пусковыми балками и вращающейся частью находится над палубой в специальном погребе, в котором размещен боекомплект. Направляющая балка в опущенном положении располагается вертикально. Ракеты размещаются на четырех барабанах, на каждом барабане может быть установлено по пять ракет.
При переходе в боевое положение подъемная часть ПУ поднимается вместе с двумя ракетами. После пуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После пуска второй ракеты пусковые балки автоматически становятся вертикально, поворачиваются к ближайшей паре барабанов, и подъемная часть ПУ опускается за очередными двумя ракетами. Время перезаряжания ПУ находится в пределах 16—21 секунд. Скорострельность: 2 выстрела в минуту по воздушным целям и 2,8 выстрела в минуту — по надводным. Время переноса огня на другую цель 12 секунд.
Вес ПУ без боекомплекта 6850 кг.
В 1967 году начались испытания комплекса «Оса-М» на опытном судне ОС-24 пр. 33 (бывший КР «Ворошилов»). В процессе испытаний был выявлен ряд неудачных конструктивных решений, потребовавших дополнительных исследований и доработок аппаратуры. После доработки комплекс испытывался на кораблях пр. 1124 и 1134. Испытания были завершены в 1971 году. В 1973 году ЗРК «Оса-М2 принят на вооружение ВМФ. ЗРК был установлен на кораблях пр. 1135, 1134Б, 1135-1, 1143, 1144, 1234 и других. В ходе модернизации крейсеров пр. 68 бис комплекс «Оса-М2 был установлен на КР «Жданов» (пр. 68-У1) и «Сенявин» (пр. 68-У2).
В1975 году была начата модернизация комплекса, который получил наименование «Оса-МА». Минимальная высота поражения цели в модернизированном комплексе уменьшилась с 60 до 25 м.
Корабельные испытания «Осы-МА» проводились на малом противолодочном корабле пр. 1124 (тактический номер МПК-147) на Черном море. В 1979 году комплекс «Оса-МА» был принят на вооружение.
В первой половине 80-х годов была проведена вторая модернизация комплекса с целью повышения эффективности стрельбы по низколетящим ПКР. Модернизированный комплекс «Оса-МА-2» мог поражать цели, летящие над гребнем волн на высоте от 5 метров.
Зенитный ракетный комплекс М-22 «Ураган»
Корабельный универсальный многоканальный зенитный ракетный комплекс средней дальности «Ураган» был разработан НПО «Альтаир», главный конструктор Г.Н. Волгин. Позже комплексу дали «псевдоним» «Штиль».
ЗРК «Ураган» предназначен для противовоздушной обороны кораблей путем прикрытия охраняемых кораблей и индивидуальной защиты корабля-носителя от одновременно нападающих с различных направлений противокорабельных ракет (ПКР) и самолетов.
НПО «Альтаир» создана структура многоканального корабельного ЗУРО модульного типа, обеспечивающая высокую боевую живучесть ЗРК, простоту его эксплуатации (боевой и технической) и возможность иметь на корабле-носителе заказываемое число каналов (до 12), в зависимости от водоизмещения носителя и потребностей заказчика.
Ракета 9М38М13 комплекса «Ураган»
