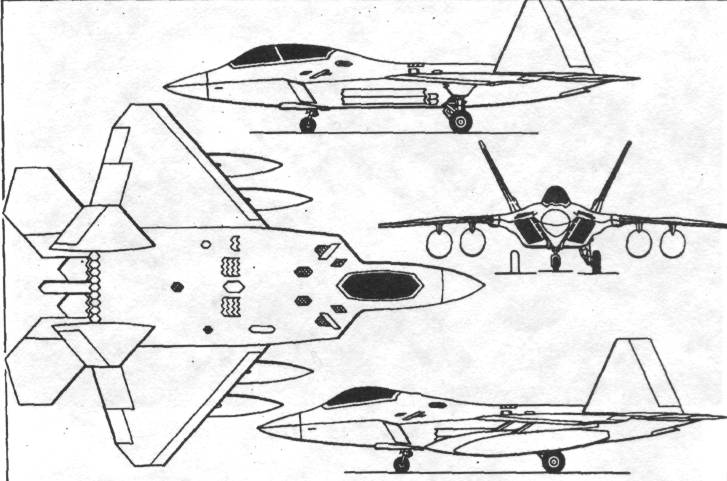

Схема самолета F-22A

Схема самолета Су-35

ВООРУЖЕНИЕ истребителя включает традиционную для семейства самолетов «Су» пушку ГШ-301 (30 мм). На 12 узлах внешней подвески может размещаться различное ракетное вооружение класса «воздух—воздух», в том числе перспективные ракеты сверхбольшой дальности, способные поражать цели на удалении более 300 км (аналогичные системы на Западе отсутствуют и создание их там в ближайшее время не предполагается). «Главный калибр» Су-35 — новые УР средней дальности РВВ-АЕ, способные уничтожить самолеты противника на удалении более 70 км. СКВ «Вымпел» разрабатывает также вариант УР РВВ-АЕ увеличенной дальности, получившей обозначение РВВ-АЕ-ПД. Ракета со стартовой массой 225 кг и новым двигателем должна поражать цели на расстоянии до 110 км, что на 40% больше дальности УР РВВ-АЕ со стартовой массой 175 кг и почти на 50% превышает дальность наиболее современной американской ракеты этого класса AIM-120 AMRAAM.

Для ведения ближнего воздушного боя истребитель Су-35 должен нести новые ракеты малой и промежуточной дальности, которые могут запускаться как в переднюю, так и в заднюю полусферу (обратный старт). Еще одной особенностью системы вооружения Су-35 является его способность выполнять пуски ракет при выполнении таких «экзотических» маневров, как «Колокол», «Кобра» и «Крюк». Вместо того, чтобы крутиться в «воздушной карусели» на горизонталях и вертикалях, постепенно подбираясь «под хвост» противнику с тем, чтобы «наложить» на него метку прицела, летчику Су-35 достаточно, выполнив маневр «Кобра» или «Крюк», «вздыбить» машину в течение короткого времени на 90—120 град.: при этом БРЛС и оптоэлектронная система автоматически захватят цель, а система управления вооружением выдаст команду на залповый пуск двух ракет.
