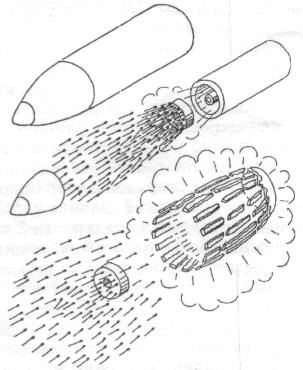

Рис. 15. Схема действия осколочно-пучкового снаряда двойного назначения с зарядом детонационноспособного твердого топлива, ударной трубкой и задним блоком ГПЭ при использовании заряда ДСП в качестве разгонного (патент №2095739)	Рис. 16. Снаряд со стреловидными поражающими элементами  Дробление корпуса шрапнельного снаряда после выброса блока стреловидных ПЭ

Ввод команды, определяющей вид действия, и ввод временной установки при стрельбе с траекторным разрывом производится через головной или донный приемники команд. Цикл работы системы управления подрывом включает в себя определение дальности до цели с помощью лазерного дальномера, расчет на бортовом компьютере полетного времени до упрежденной точки подрыва и ввод этого времени во взрыватель с помощью АУДВ (автоматического установщика дистанционного взрывателя). Так как упрежденная дальность подрыва является случайной величиной, дисперсия которой определяется суммой дисперсий дальности до цели, измеренной дальномером, и пути, пройденного снарядом к моменту подрыва, а указанные дисперсии достаточно велики, то и разброс упрежденной дальности оказывается чрезмерно большим (например, ±30 м при номинальном значении упрежденной дальности 20 м). Это обстоятельство предъявляет достаточно жесткие требования к точности системы управления подрывом (шаг установки не более 0,01 с при квадратическом отклонении того же порядка). Одним из возможных путей повышения точности является исключение ошибки начальной скорости снаряда. С этой целью после вылета снаряда производится бесконтактным способом измерение его скорости, полученное конкретное значение вводится в расчет временной установки, а затем последняя подается с помощью кодированного лазерного луча со скорость 20...40 кбит/с через канал трубки стабилизатора в оптическое окно донного взрывателя. При стрельбе по целям, четко отделяющимся от окружающей среды, вместо дистанционного взрывателя может быть использован неконтактный взрыватель типа «Дальномер».

Предложена конструкция осколочно-пучкового снаряда с осевым расположением цилиндрического блока ГПЭ внутри заряда ВВ. Перспективной является конструкция снаряда, создающего пучок ГПЭ с овальным поперечным сечением, стелющийся вдоль поверхности земли. В патентах №№ 2082943, 2095739 предложены конструкции осколочно-кинетических снарядов соответственно с передним и задним расположением блока ГПЭ, ударной трубкой и зарядом детонационноспособного твердого топлива двойного назначения. В зависимости от условий применения этот заряд используется в качестве разрывного (как ВВ) или в качестве ускорительного (как твердое ракетное топливо). Второй основной идеей разработки является разрушение корпуса на осколки ударом по его внутренней поверхности трубки, разгоняемой взрывом. Такая схема обеспечивает так называемое разрушение без метания, т. е. разрушение корпуса без сообщения его осколкам заметной радиальной скорости, что позволяет включить их в осевой поток. Реализация полноценного дробления при ударе трубкой была подтверждена экспериментально. (Рис. 14,15)

Значительный интерес представляют «гибридные» конструкции снарядов, в которых используются как пороховые, так и бризантные заряды. Примерами могут служить шрапнельный снаряд с дроблением корпуса после выброса блока стреловидных ПЭ (Патент №2079099 РФ, НИИ СМ), шведский снаряд «Р» с пороховым выбросом метательных блоков, содержащих заряд ВВ, адаптивный снаряд с выбрасываемым цилиндрическим слоем ГПЭ и «поршнем», содержащем заряд ВВ (заявка №98117004, НИИ СМ). (Рис. 16, 17).

Разработка осколочно-пучковых снарядов к малокалиберным автоматическим пушкам (МКАП) сдерживается ограничениями, накладываемыми величиной калибра. В настоящее время практически монопольным калибром отечественных МКАП Сухопутных войск, ВВС и ВМФ является калибр 30 мм. 23-мм МКАП еще сохраняются на вооружении (самоходная установка «Шилка», шестиствольная авиационная пушка ГШ 6-23 и др.), но большинство специалистов считает, что они уже не удовлетворяют современным требованиям по эффективности. Использование одного калибра во всех видах Вооруженных сил и унификация боеприпасов является несомненным преимуществом. В то же время жесткая фиксация калибра уже в настоящее время начнет ограничивать боевые возможности МКАП, в особенности, при борьбе с ПКР. В частности, проработки показывают, что реализация эффективного осколочно-пучкового снаряда в этом калибре очень затруднена. В то же время расчеты по критерию максимума вероятности поражения цели очередью при фиксированных числе очередей и массе системы оружия, включающей огневую установку и боекомплект, показывают, что калибр 30 мм не оптимален, а оптимум находится в диапазоне 35-45 мм. Для разработки новых МКАП предпочтительным является калибр 40 мм, являющийся членом ряда нормальных линейных размеров Ral0, обеспечивающий возможность межвидовой унификации (ВМС, ВВС, Сухопутные войска), мировой стандартизации и расширения экспорта с учетом широкого распространения 40-мм МКАП за рубежом (буксируемый ЗАК L70 «Бофорс», боевая машина пехоты CV-90, корабельные ЗАК «Тринити», «Фаст Форти», «Дардо» и др.). Все перечисленные 40-мм системы кроме «Дардо» и «Фаст Форти» являются одноствольными с низкой скорострельностью 300 выстр./мин. Двуствольные системы «Дардо» и «Фаст Форти» имеют общую скорострельность соответственно 600 и 900 выстр./мин. Фирмой Эллайент Тексистемз (США) разработана 40-мм пушка CTWS с телескопическим выстрелом и поперечной схемой заряжания. Пушка имеет скорострельность 200 выстр./мин.

Из вышеизложенного ясно, что в ближайшие годы следует ожидать появления оружия нового поколения - 40-мм пушек с вращающимся блоком стволов, способных разрешить рассмотренные выше противоречие.

Одно из распространенных возражений против введения в систему вооружений калибра 40 мм основано на трудностях использования 40-мм пушек на летательных аппаратах из-за больших усилий отдачи (так называемой динамической несовместимости), что исключает возможность распространения межвидовой унификации на вооружение ВВС и тактической авиации Сухопутных войск.
