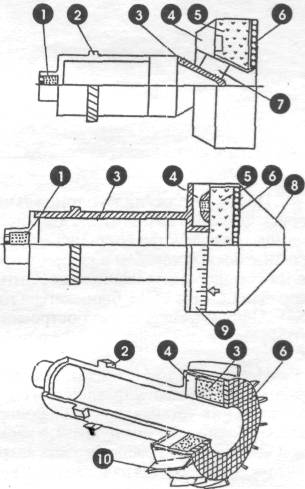

Рис. 17. Комбинированный снаряд осевого действия «Р» 1 - дистанционный взрыватель; 2 - пороховая петарда снятия головного колпака; 3 - корпус снаряда; 4 - метательный блок; 5 - вышибной пороховой заряд; 6 - детонатор метательного  блока с замедлителем; 7 - слой готовых поражающих элементов (ГПЭ)	Рис.18. Конструкции надкалиберных осколочно-пучковых гранат для подствольных гранатометов 1 - пороховой метательный заряд; 2 - ведущие выступы; 3 - калиберный корпус; 4 - дистанционный взрыватель; 5 - заряд ВВ; 6 - слой ГПЭ; 7 - внутренняя крыльчатка подкручивания; 8 - головной колпак; 9 - установочное кольцо дистанционного взрывателя; 10 - наружная крыльчатка подкручивания

В данном случае следует отметить, что 40-мм МКАП будут предназначены в первую очередь для использования в корабельных системах ПВО, где ограничения по суммарной массе системы оружия не является чрезмерно жесткими. Очевидно, что целесообразно сочетание в системе ПВО корабля пушек обоих калибров (30 и 40 мм) с оптимальным разделением между ними диапазонов дальностей перехвата ПКР. Во вторых, указанное возражение опровергается историческим опытом. МКАП крупных калибров успешно применялись в авиации в период второй мировой войны и после нее. К ним относятся отечественные авиационные пушки Нудельмана-Суранова НС-37, НС-45 и 37-мм американская пушка М-4 истребителя Р-39 «Аэрокобра». 37-мм пушка НС-37 (масса снаряда 735 г, начальная скорость 900 м/с, скорострельность 250 выстр./мин) устанавливалась на истребителе ЯК-9Т (боекомплект 30 патронов) и на штурмовиках ИЛ-2 (две пушки с боекомплектом 50 патронов каждая). На заключительном периоде Великой Отечественной войны успешно применялись истребители ЯК-9К с 45-мм пушкой НС-45 (масса снаряда 1065 г, начальная скорость 850 м/с, скорострельность 250 выстр./мин). В послевоенный период пушки НС-37, НС-37Д устанавливались на реактивных истребителях.

Переход на калибр 40 мм открывает возможности разработки не только осколочно-пучковых снарядов, но и других перспективных снарядов, в том числе корректируемых, кумулятивных, с программируемым неконтактным взрывателем, с кольцевым поражающим элементом и др.

Весьма перспективную сферу применения принципа взрывного осевого метания ГПЭ образуют надкалиберные гранаты подствольных, ручных и ружейных гранатометов. Надкалиберная осколочно-пучковая граната к подствольному гранатомету (Патент №2118788 РФ, НИИ СМ) предназначена в основном для настильной стрельбы на небольшие дистанции (до 100 м) при самообороне. Граната содержит калиберную часть с вышибным зарядом и выступами, входящими в нарезы гранатного ствола, и надкалиберную часть, содержащую дистанционный взрыватель, заряд ВВ и слой ГПЭ. Величина диаметра надкалиберной части зависит от расстояния между осями пулевого и гранатного ствола.

Общая масса перспективной пучковой гранаты к 40-мм подствольному гранатомету ГП-25 составляет 270 г, начальная скорость гранаты — 72 м/с, диаметр надкалиберной части — 60 мм, масса заряда ВВ (флегматизированный гексоген A-IX-1) — 60 г, готовые поражающие элементы в форме кубика с ребром 2,5 мм массой 0,25 г выполнены из вольфрамового сплава с плотностью 16 г/см³; укладка ГПЭ однослойная, количество ГПЭ — 400 шт., скорость метания — 1200 м/с, убойный интервал — 40 м от точки разрыва, шаг установки взрывателя — 0,1 с (Рис.18).

В настоящей статье вопросы развития осколочных боеприпасов осевого действия рассмотрены в основном применительно к ствольным снарядам, в той или иной степени являющихся развитием классической шрапнели. В широком же аспекте принцип поражения целей направленными потоками ГПЭ используются в самых разнообразных видах оружия (боевые части ЗУР и НАР, инженерные направленные осколочные мины, осколочные боеприпасы направленного действия активной защиты танков, ствольное картечное оружие и т. п.).

Литература.

1.  Gander T. The gun rises to the challenge // Jane's Defence Weekly — 1993.  Vol.20. №17 —p.36

2.  Панов В. Новые зенитные ракетно-артиллерийские комплексы на основе системы «Скайгард»// Заруб. воен. обозр. — 1997. №10, с.28.

3.  Совершенствование танковых боеприпасов осколочного действия // Военный парад. — 1998.  №4(28).

4.  Европейское патентное извещение ЕР 0698774А1

5.  В.А.Одинцов. Новый снаряд для танков // Военный парад. — 1996. ноябрь — декабрь.

6.  Одинцов В.А. Перспективы развития ОБП осевого действия // Боеприпасы. — 1994. №3-4, с.3-9.

7.  Одинцов В.А. Конструкции осколочных боеприпасов. ч.1. М.: Изд-во МГТУ им. Баумана. 1997.

8.  Одинцов В.А. Конструкции осевого действия. М.: Изд-во МГТУ им. Баумана. 1995.

9.  Одинцов В.А. Перспективные схемы танковых многоцелевых снарядов // Оборонная техника. — 1995 4.  №1, с.40—47.

10. Пат. №2018779РФ, MKHF42B 12/32, заявл. 27.02.92, опубл. 30.08.94.

11. Пат. №2079099 РФ, МКИF42B 12/58, заявл. 18.11.93, опубл. 10.05.97.

12. Пат. №2082943 РФ, МКИ F42B 12/20, заявл. 25.01.94, опубл. 27.06.97.

13. Пат. №2095739 РФ, MKMF42B 12/56, заявл. 01.07.94, опубл. 10.11.97.

14.  Пат. №2108538 РФ, МКИ F42D 12/32, заявл. 11.03.94, опубл. 10.04.98.
