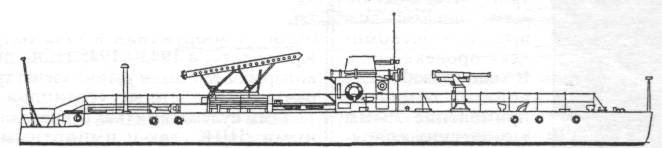

Установка 24-М-8 на БКА пр. 1124

Установка БМ-13 на БКА пр. 1124

К сожалению, 23-мм зенитные пушки на базе ВЯ были созданы лишь после войны. Наследники ВЯ — ЗУ-23 и «Шилка» — и по сей день грохочут на просторах СНГ. В войну же БКА спасали от авиации противника не столько зенитные пулеметы, сколько истребительское прикрытие наших ВВС и удачная маскировка на фоне берега.

Во второй половине 30-х годов для БКА специально была спроектирована дымообразующая аппаратура. В качестве дымообразующего вещества использовалась смесь раствора сернистого ангидрида в хлорсульфоновой кислоте, которая с помощью сжатого воздуха подавалась к форсункам и распылялась в атмосферу. В начале 40-х годов дымообразующую аппаратуру демонтировали с БКА и заменили дымовыми шашками.

Оснащение минным оружием БКА пр. 1124 и 1125 не предусматривалось. Но уже в первые дни войны моряки Дунайской флотилии ухитрялись подручными средствами ставить минные заграждения с БКА пр. 1125. На катерах, сдаваемых промышленностью с весны 1942 года, на кормовой палубе были установлены рельсы и обухи для крепления мин. БКА пр. 1124 принимали 8 мин, а пр. 1125 — 4 мины. Только на Черном море БКА в 1941 году выполнили 84 минные постановки, а в 1943 году — 52 минные постановки.

ВООРУЖЕНИЕ БРОНЕКАТЕРОВ РЕАКТИВНЫМИ СНАРЯДАМИ

В феврале 1942 г. АУ ВМФ выдало техническое задание СКБ московского завода «Компрессор» (№ 733) на проектирование корабельных АУ для реактивных снарядов М-13 и М-8. Разработка этих проектов была завершена СКБ под руководством В. Бармина в мае 1942 г.

Установка М-8-М обеспечивала пуск 24-х 82-мм снарядов М-8 за 7-8 секунд. Установка М-8-М была башенно-палубного типа и состояла из качающейся части (блока направляющих на ферме), прицельного устройства, механизмов наведения и электрооборудования. Качающаяся часть могла менять угол возвышения в пределах от 5° до 45°. Поворотное устройство с шаровым погоном давало возможность поворачиваться качающейся части установки на угол 360° по горизонту. На поворотной части основания установки, в ее надпалубной части, крепились механизмы наведения, прицельное и тормозное устройство, сиденье наводчика (он же стрелок), прибор ведения огня и электрооборудование.

Установка M-13-MI обеспечивала с восьми двутавровых направляющих (балок) пуск 16 снарядов М-13 за 5-8 секунд. Установка М-13-MI была надпалубного типа и могла быть смонтирована на крыше боевой рубки БКА (по предложению СКБ) или устанавливаться вместо кормовой артиллерийской башни БКА пр. 1124.

В мае 1942 г. первую установку M-13-MI отправили с завода «Компрессор» в Зеленодольск, где она была установлена на БКА пр. 1124. Несколько позже в Зеленодольск была доставлена и установка М-8-М. Опытный образец установки М-1-13MI был установлен на БКА № 41 (с 18 августа 1942 г. № 51), зав. № 314, пр. 1124, а опытный образец установки М-8-М — на БКА № 61 (зав. № 350) пр. 1125.

Приказом наркома ВМФ от 29 ноября 1942 г. реактивные установки М-8-М и M-13-MI были приняты на вооружение. Промышленности был выдан заказ на изготовление 20 установок M-13-MI и 10 установок М-8-М.

В августе 1942 г. на заводе «Компрессор» была изготовлена пусковая установка M-13-MII для 32-х 132-мм снарядов М-13. М-13-МII была башенно-палубного типа, ее конструктивная схема была аналогична схеме пусковой установки М-8-М. В Зеленодольске пусковую установку M-13-MII смонтировали на БКА № 315 пр. 1124 взамен кормовой артиллерийской башни. Осенью 1942 года установка прошла испытания и была рекомендована к принятию на вооружение. Однако на вооружение ее не приняли, а опытный образец остался в Волжской флотилии.

Боевая эксплуатация пусковых установок М-8-М и М-13-М на морях, реках и озерах выявила ряд их конструктивных недостатков. Поэтому в июле-августе 1943 г. СКБ завод «Компрессор» начало проектирование трех корабельных пусковых установок улучшенного типа 8-М-8, 24-М-8 и 16-М-13. Проектируемые установки отличались от прежних более надежным стопорением реактивных снарядов на направляющих в условиях шторма на море; увеличением скорости наведения установки на цель; уменьшением усилий на ручках маховиков механизмов наведения. Был разработан автоматизированный прибор ведения огня с ножным и ручным управлением, позволяющий вести стрельбу одиночными выстрелами, очередями и залповым огнем. Обеспечивалась герметизация поворотного устройства установок и их крепления к палубам корабля.

Артуправление ВМФ предлагало укоротить длину направляющих для 132-мм снарядов с 5 до 2,25 м. Однако опытные стрельбы показали, что при коротких направляющих очень велико рассеивание снарядов. Поэтому на пусковых установках 16-М-13 длина направляющих была оставлена прежней (5 м). Направляющие всех пусковых установок, использованных на БКА, представляли собой двутавровые балки.

Работы над 82-мм ПУ М-8-М по указанию заказчика (АУ ВМФ) были прекращены на стадии эскизного проектирования.

В феврале 1944 г. СКБ завода «Компрессор» закончило разработку рабочих чертежей установки 24-М-8. В апреле 1944 г. завод № 740 изготовил два опытных образца 24-М-8. В июле 1944 г. установки 24-М-8 успешно прошли корабельные испытания на Черном море. 19 сентября 1944 г. установка 24-М-8 была принята на вооружение ВМФ.

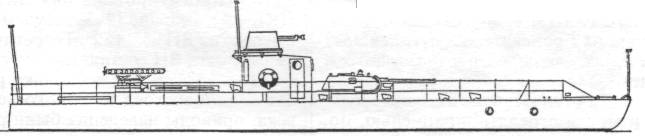

Установка М-8-М на БКА пр. 1125
