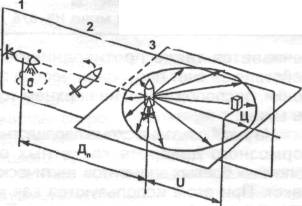

Рис.5 Осколочно-фугасный снаряд с доворотом к гладкоствольной танковой пушке 1 — корпус: 2 — заряд ЁВ; 3 — блок доворота; 4 — датчик углового положения снаряда; 5 — дистанционный взрыватель; 6 — вышибной пороховой заряд; 7 — балластные грузы	Рис.6 Схема действия доворачивающего танкового снаряда 1  — момент отстрела грузов; 2 — процесс поворота; 3 — подрыв; Ц — цель; Д0 — дальность пролета за время поворота на угол 90°; U — упрежденная дальность подрыва	Рис.7 Поворот круговой ОБЧ внутри корпуса ракеты 1 — ось вращения; 2 — реактивные двигатели; Ц —цель на дальности пролета 15 м.

Схема с поворотом круговой ОБЧ в плоскости траектории внутри корпуса ракеты представлена на рис. 7. ОБЧ имеет значительно меньший момент инерции, чем ракета в целом, что значительно сокращает время доворота.

Примером конструкции с переменным инициированием может служить боевая часть зенитной управляемой ракеты (ЗУР) с тремя электродетонаторами, расположенными по оси боевой части (два на торцах и один в центре).

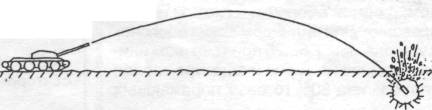

Рис.8 Схема ОБЧ ЗУР с круговым полем изменяемой геометрии а) — формирование склоненного поля; б) — формирование сферического поля; 1, 2, 3 — пороховые заряды-расширители; 4 — заряд пластического ВВ; 5 — деформируемая оболочка;  6 — детонатор	Рис.9 Действие многофункционального осколочно-пучкового снаряда Траекторный разрыв на упрежденной дальности траекторный разрыв в районе цели наземный разрыв с осколочным действием проникающе-фугасное действие

При центральном инициировании формируется круговое поле с увеличенным углом разлета, при торцевом инициировании — склонение поля в ту или другую сторону, при двухточечном инициировании формируется круговое высокоскоростное поле, образующейся в средней зоне оболочки, при трехточечном инициировании образуется узкое поле типа «режущий диск».

Схема ОБЧ ЗУР с полем изменяемой геометрии за счет предварительного осесимметричного деформирования боевой части представлена на рис.8.

При подлете ракеты к цели после получения информации об условиях встречи срабатывает один из трех пороховых зарядов — расширителей 1— 3, помешенных в заряд пластического взрывчатого вещества 4. При срабатывании зарядов 1 или 3 оболочка 5, выполненная из деформируемого материала, например резины, с вмонтированным в него готовыми поражающими элементами перед подрывом приобретает коническую форму, обеспечивающую склонение осколочного поля в нужном направлении. При одновременном срабатывании торцевых расширителей оболочка приобретает вогнутую форму, что приводит к формированию узкого «режущего» поля. При срабатывании центрального заряда 2 оболочка перед подрывом приобретает форму, близкую к сферической, что создает возможность поражения цели при отсутствии информации о ее местонахождении. Подрыв заряда пластического взрывчатого вещества после достижения нужной деформации производится детонатором 6.

В настоящее время можно с достаточной уверенностью предполагать, что осколочные боеприпасы с круговыми полями в будущем сохранят свои позиции главным образом в боеприпасах наземного действия, предназначенных для подавления площадных целей и имеющих большие углы падения (артиллерийские снаряды полевых систем средних и крупных калибров, ствольные мины, авиабомбы свободного падения, кассетные боевые элементы). При точной же стрельбе по одиночным малоразмерным и воздушным целям круговые осколочные боеприпасы будут постепенно вытесняться боеприпасами с направленными осколочными полями, позволяющими достигать высокой концентрации энергии в осколочном потоке. При этом для снарядов с осевым полем требуется высокая точность наведения на цель, для снарядов с направленным радиальным полем — нацеливание потока в сторону цели.

Основными преимуществами осевых боеприпасов является прямое суммирование скоростей снаряда и метаемых готовых поражающих элементов, а для боеприпасов наземного действия — большая глубина поражения при подходе к поверхности под малым углом.

Недостатками осевой схемы являются низкий коэффициент использования энергии взрывчатого вещества (основная масса продуктов детонации разлетается в радиальном направлении, не давая вклада в осевую компоненту импульса) и необходимость расположения боевой части в головной части снаряда или сброса перед подрывом отсека, находящегося впереди боевой части.

По способу сообщения готовым поражающим элементам дополнительной скорости относительно корпуса снаряда могут быть выделены четыре подкласса (табл.1). В последнем столбце приводятся наиболее характерные образцы серийных снарядов данного подкласса.
