Удаление отсека, расположенного впереди блока готовых поражающих элементов, является необходимым, так как при ударе в него резко снижается скорость ГПЭ и их поле полностью расстраивается (рис. 14). Удаление отсека может производится как его отстрелом с помощью пиротехнических устройств, так и разрушением взрывом заряда взрывчатого вещества. В последнем случае должна быть обеспечена сохранность блока ГПЭ и заряда ВВ. Пример конструктивной схемы второго типа представлен на рис. 15 (фирма Диль). В этой схеме взрыв удлиненного заряда-ликвидатора, расположенного по оси головного отсека управления, возбуждается ударом кумулятивной струи, формируемой кумулятивной воронкой, расположенной на переднем торце метательного заряда.
 |
|
 |
| Рис. 14 Вид щитов после перехвата пучка ГПЭ осколочно-пучкового снаряда | Рис.15 Головная часть управляемого осколочно-пучкового снаряда фирмы Диль |
|
| с удаленным головным отсеком | с присоединенным головным отсеком | |
Метание блока готовых поражающих элементов контактным взрывом бризантного взрывчатого вещества существенно отличается от «мягкого» порохового метания наличием интенсивных волновых процессов в блоке. Процесс метания многослойного блока с плотной укладкой ГПЭ, выполненных, например, в форме шестигранных призм, показан на рис. 16 (для упрощения показан заряд без оболочки). При ударе детонационного фронта D о блок в нем возникает мощная ударная волна сжатия SW, влекущая за собой косую коническую волну разрежения RW, за фронтом которой вещество блока истекает в радиальных направлениях. Действие волны боковой разгрузки резко увеличивает угол разлета блока. После выхода фронта ударной волны на переднюю поверхность блока возникает волна разрежения, бегущая по блоку назад и вызывающая последовательный «откол» слоев ГПЭ, причем лицевой слой получает наиболее высокую скорость, а последующие — меньшие, вследствие чего возникает так называемое эшелонирование потока.
На рис.17 показаны методы уменьшения угла разлета.
Одной из наиболее интересных и многообещающих схем ОБП осевого действия, появившихся в самое последнее время, является снаряд с разделенными во времени выбросом блока ГПЭ и подрывом осколочной боевой части (схема «СВАРОГ — Снаряд — Выброс Аксиальный — Разрыв Осколочной Гранаты»). Выброс блока ГПЭ происходит при подходе снаряда к цели на определенном расстоянии от нее с помощью пиротехнического устройства разделения, а при падении боеприпаса на грунт или в момент пролета мимо цели происходит подрыв осколочно-фугасной боевой части снаряда. Схема предназначена в основном для использования при высоких относительных скоростях встречи с целью (снаряды танковых пушек, гиперзвуковые ракеты, стрельба по приближающимся высокоскоростным целям и т. п.), поэтому выброс ГПЭ может производиться как по направлению, так и против направления полета, а также в стороны. Снаряд является многофункциональным и в варианте оснащения ударно-дистанционной системой подрыва позволяет реализовывать 8 видов действия:
А. С выбросом блока готовых поражающих элементов
1. Траекторный разрыв боевой части через установленное время после отделения блока;
2. Ударный наземный разрыв боевой части с установкой на мгновенное (осколочное) действие;
3. Ударный наземный разрыв с установкой на инерционное (осколочно-фугасное) действие;
4. Ударный наземный разрыв с установкой на замедленное (проникающе-фугасное) действие;
Б. Без отделения блока готовых поражающих элементов
5. Траекторный разрыв;
6. Ударный наземный разрыв с установкой на осколочное действие;
7. Ударный наземный разрыв с установкой на осколочно-фугасное действие;
8.Ударный наземный разрыв с установкой на проникающе-фугасное действие.
 |
 |

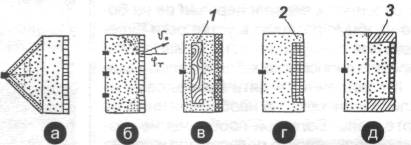

| Рис.16 Процесс взрывного метания многослойного блока ГПЭ | Рис.17 Методы уменьшения угла разлета с помощью: |
Выбор оптимального режима (адаптация снаряда к типу цели и условиям боя) производится бортовым компьютером системы управления огнем. Оценки по обобщенной эффективности поражения живой силы на открытой местности, в окопе и в сооружении 125-мм танковыми снарядами показали, что новый снаряд имеет устойчивое преимущество перед всеми тремя известными типами танковых снарядов этого назначения: обычным осколочно-фугасным снарядом с наземным и траекторным разрывом, осколочно-пучковым снарядом по патенту №2018779 РФ (рис.18) и пороховой шрапнелью со стреловидными поражающими элементами. На рис.19 представлена схема снаряда с передним расположением блока ГПЭ (с выбросом вперед, заявка №99110540 НИИ СМ МГТУ им. Н.Э. Баумана), на рис. 20 — схема его действия по воздушной цели. Схема управляемого снаряда с выбросом блока стреловидных поражающих элементов вбок показана на рис. 21.
