[Таблица 102]
|
Данные 210-мм пушки V-3 |
|
|
Калибр, мм |
210 |
|
Длина ствола с дульным тормозом, мм/клб |
11442/54,5 |
|
Длина нарезной части, мм |
8237 |
|
Крутизна нарезов, град |
6°38'13" |
|
Число нарезов |
64 |
|
Глубина нареза, мм |
3,15 |
|
Ширина нареза мм |
5 7 |
|
Угол ВН, град |
-4°; +45° |
|
Угол ГН, град |
360° |
|
Угол заряжания, град |
+7° |
|
Длина отката при углах возвышения, мм: |
|
|
0°; +15°30' (длинный откат) |
1080-1270 |
|
+22°19'; +45° (короткий откат) |
765-890 |
|
Высота линии огня, мм |
2250 |
|
Вес системы в боевом положении без дополнительного груза: упорных плит, забиваемых башмаков, кг |
около 38.000 |
|
Вес системы в боевом положении с вышеперечисленным, кг |
около 41.000 |
|
Вес системы в походном положении, кг |
55.500 |
Примечание: * - При стрельбе полным зарядом система устойчива при углах от +6° до +45°.
Боеприпасы и баллистика
Снаряд фугасный (чешский) весом 135 кг с двумя взрывателями, головным CHVZR-50 и донным DZDR-58.
[Таблица 103]
Таблицы стрельбы пушки V-3 изданы в 1950 году.
В СССР для пушки V-3 был спроектирован новый выстрел с фугасным снарядом. Работы по нему были прекращены 15.02.1961 г.
|
Таблица 103 |
|||
|
Таблица стрельбы фугасной гранатой |
|||
|
Заряд |
|||
|
Полный |
№2 |
№ 1 |
|
|
Вес заряда, кг |
54,0 |
46,5 |
29,5 |
|
Начальная скорость, м/с |
860 |
740 |
625 |
|
Дальность, м |
33000 |
||

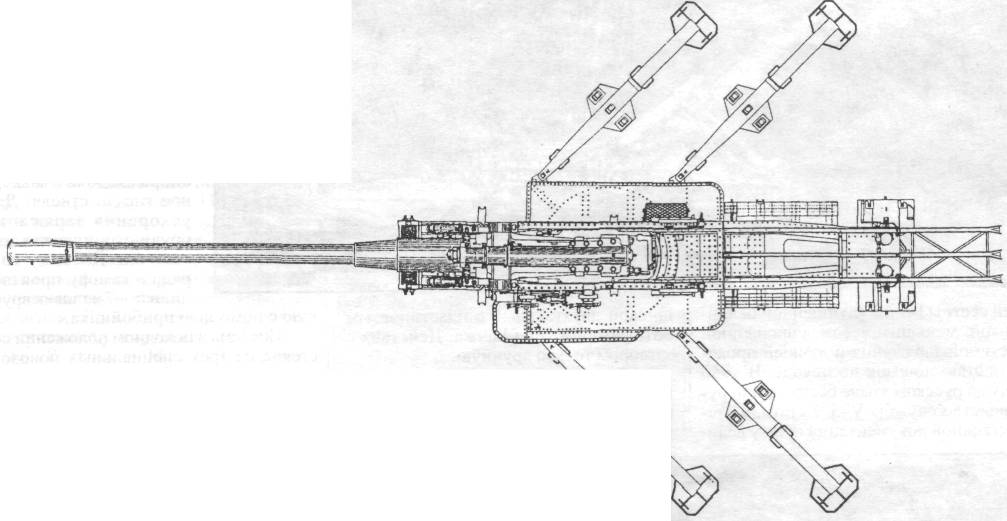

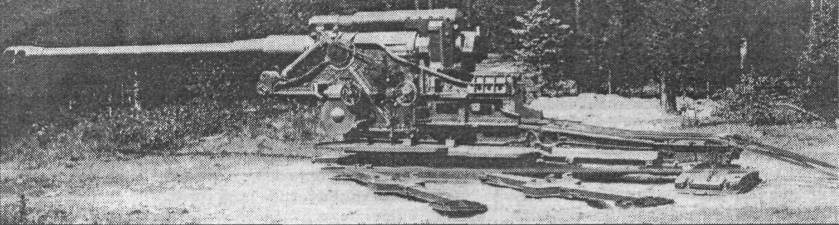

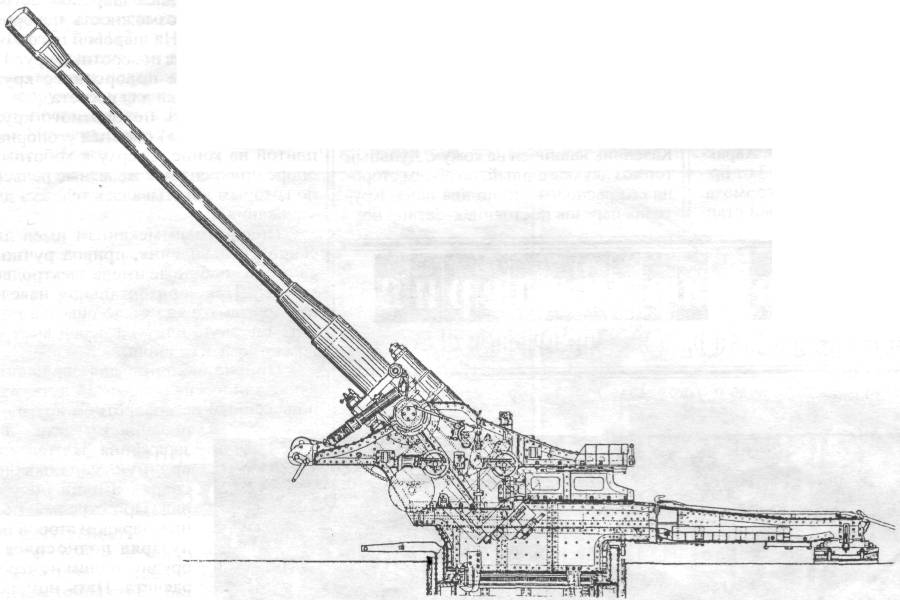

ПУШКА V-3
