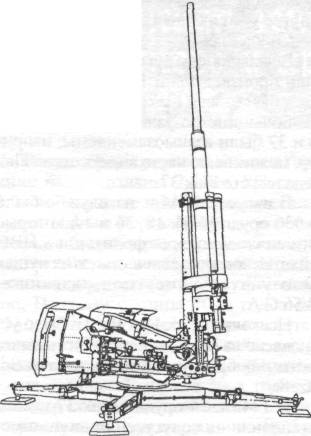

8,8-см пушка Flak 41 в боевом положении

Система перевозилась при помощи двух ходов, которые при переводе системы из походного положения в боевое отделялись от системы.

Система имела установщик трубки и пневматический досылатель. [Табл.3]

Боеприпасы 8,8-см зенитных пушек обр. 18 и 36

Снаряды:

1)  Осколочная граната в 4,5 клб, с ввинтным дном (8,8-см Spzgr L/4,5). Вес 9 кг, длина 396 мм, взрывчатое вещество - 0,698 кг тротила. Взрыватели дистанционные:
а)   Тиль Круппа Zt.Z.S/30 или Zh.Z. S/30;
б)   Юнганса Zt.Z.S/30, Fg;*
в)   Головной ударный AZ 23/28.*

2)   Осколочная граната в 4,5 клб цельнокорпусная, длина 396 мм, вес ВВ 0,9 кг. Взрыватели те же.

3)    Бронебойный (8,8-см Pzgr). Вес 9,5 кг, длина 338 мм, взрывчатое вещество — 0,148 кг тротила. Взрыватель донный «Bdz.f 8,8 cm Pzgr».

4)    Бронебойный обр. 1939 г. (8,8-см Pzgr 39). Вес 10,2 кг, длина 338 мм, взрывчатое вещество — 64 г гексогена. Взрыватель Bdz. 5127. [Табл. 4, 5, 6]

Досягаемость по высоте зенитной гранаты — 10 600 м

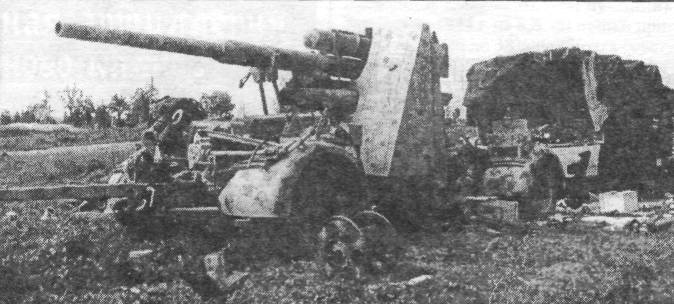

Брошенная 8,8-см пушка. Восточный фронт

8,8-см ЗЕНИТНАЯ ПУШКА ОБР. 41

В 1939 г. фирма Рейнметалл получила контракт на создание нового орудия с улучшенными баллистическими характеристиками. Первоначально орудие именовалось Gerat 37. Это название было заменено в 1941 г. на «8,8-см Flak 41», когда был изготовлен первый опытный образец орудия. Первые серийные образцы были направлены в армию Роммеля в августе 1942 г. Затем, в 1943 г., эти орудия стали поступать на Восточный фронт и в ПВО Рейха.

В феврале 1944 г. в ПВО Рейха было 279 орудий Flak 41.

Боеприпасы для 8,8-см Flak 41 и Flak 37/41

Снаряды:

1)   Осколочная граната Flak 41 (8,8-см Spzgr Flak 41). Вес 9,4 кг, длина 413 мм, взрывчатое вещество — 1,0 кг тротила. Взрыватель AZ.23/28 или Dopp Z.S/ 60, или Z.S/60V. Вес патрона 19,2 кг.

2) Осколочная граната обр. 43 г., вес 9,4 кг, длина 413 мм, взрывчатое вещество — 1,0 кг тротила. AZ.23/28 или Dopp Z.S/60, или Z.S/60V.

3) Бронебойный снаряд весом 9,4 кг. Вес патрона 19,8 кг.

4) Бронебойный подкалиберный снаряд весом 7,3 кг. Максимальная толщина пробиваемой брони 270 мм. [Табл. 7]

Баллистический потолок зенитной гранаты 14700 м.

10,5-см ЗЕНИТНЫЕ ПУШКИ ОБР. 38 И 39

В 1933 г. фирмам Круппа и Рейнметалл было предложено изготовить по два опытных образца 10,5-см зенитной пушки. Сравнительные испытания проводились в 1935 г., а в 1936 г. 10,5-см пушка фирмы Рейнметалл (изделие 38) была признана лучшей и запущена в серийное производство под наименованием «10,5-см Flak 38».

10,5-см зенитная пушка Flak 38

* — Сфера поражения представляет собой цилиндр диаметром 60 м и высотой 12 м.
