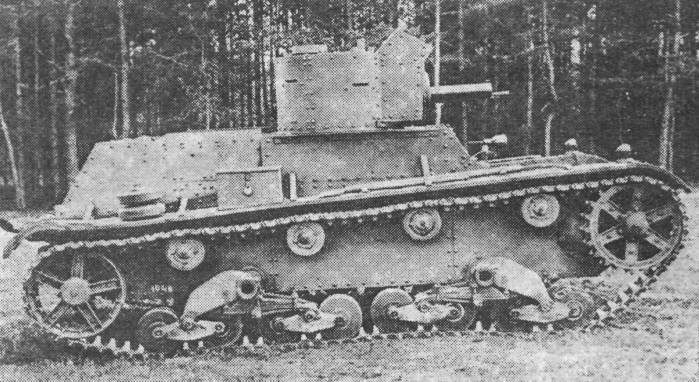

7ТР, двухбашенный вариант и изометрия его корпуса

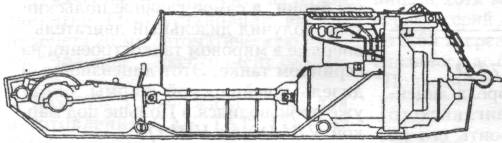

Различия в компоновке силовых отделений танков "Виккерс 6-тонн" (слева) и 7ТР (справа)

Рассматривались варианты нового вооружения в одной башне: пушка 47-мм "Поциск", или 55-мм пушка Стараховицкого завода, или 47-мм пушка конструкции инженера Рогля, а также 40-мм пушки Виккерса и Стараховицкого завода. Но предпочтение было отдано 37-мм противотанковой пушке обр. 1936 года в танковом варианте шведской фирмы Бофорс . Фирма обязалась также сконструировать под свою пушку новую башню.

Прототип однобашенного танка испытывался в феврале 1937 г. Новая башня имела механический механизм поворота и ручной механизм вертикальной наводки пушки, спаренной с пулеметом. Установлен перископический прицел TWZ-1 фирмы Цейсс, выпускавшийся в Польше. Установка новой башни повлекла за собой и некоторые переделки в подбашенной части корпуса. Аккумуляторную батарею из боевого отделения перенесли в силовое, на стенках боевого отделения установили стеллажи и крепления для боекомплекта. По этому образцу были переделаны несколько двухбашенных танков.

Уроки гражданской войны в Испании показали, что такие танки, как 7ТР устарели. Тем не менее, заказы на строительство 7ТР не отменили, а попытались улучшить его характеристики. В 1938 году выпускались танковые башни с кормовой нишей под приемо-передающую радиостанцию, а сам танк оснастили ТПУ. Установили также гирополукомпас для движения в условиях пониженной видимости. Были разработаны "шпоры" на траки, аварийный стартер в случае отказа электростартера (впрочем, до начала войны не устанавливавшийся). Велись работы по герметизации корпуса в случаях действий в условиях применения ОВ и по созданию противопожарного оборудования.

Для танка 7ТР разработали системы навесного оборудования: бульдозерный отвал, плуги для рытья рвов и пр. Разрабатывался мостовой вариант танка, а также ЗСУ с двумя 20-мм автоматическими пушками.

Стремление усилить защищенность привело к новому проекту 9ТР (или танка обр. 1939 года).

Каркас корпуса танка 7ТР состоял из трех собранных на уголках частей, соединенных вместе болтами. На него же болтами крепились броневые листы из цементированной стали. Толщина их в лобовых и вертикальных бортовых деталях достигала 17 мм, наклонных бортовых и кормовых - 13 мм. Днище и крыша - 10 мм. Толщина брони башен (у двухбашенных танков) - 13 мм, а у однобашенных последней серии - 15 мм (крыша башни - 10 мм).

Внутри корпус был разделен на три отделения: переднее (управления) с коробкой передач, механизмом поворота и баками для горючего (главным на 110 л и запасным на 20 л), бортовыми фрикционами с тормозами. Механик-водитель сидел в правой части отделения правее бака для горючего.

Боевое отделение было посередине отделено тонкой перегородкой с тремя люками от отделения силовой установки. На первых машинах в двух башнях могли устанавливаться 7,92-мм пулеметы "Максим" обр. 1908 года, "Браунинг" обр. 1930 года, "Гочкисс" обр. 1925 года или 13,2-мм пулемет "Гочкисс". Боекомплект - 3000 патронов (для 13,2-мм пулемета - 720).

Башня (в однобашенных танках) смещена влево. В ней установлены 37-мм пушка (боекомплект - 80 выстрелов) и спаренный пулемет "Браунинг" обр. 1930 года (боекомплект - 3960 патронов), ствол которого защищен броневой трубой. Он снабжался телескопическим прицелом. Заряжающий работал справа от пушки и имел в своем распоряжении перископический прибор наблюдения Гундляха. Командир-стрелок пользовался перископическим прицелом обр. 1937 года. В башне имелись три смотровые щели со стеклоблоками. В кормовой нише помещалась радиостанция 2N/C и часть боекомплекта.

Ходовая часть состояла (на борт) из четырех тележек по два обрезиненных катка с листовыми четверть-эллиптическими рессорами, четырех поддерживающих роликов, ведущего колеса (впереди) и направляющего колеса с механизмом натяжения гусеницы (сзади). В гусенице 110 траков.
