АРТИЛЛЕРИЙСКИЕ ВЫСОКОТОЧНЫЕ БОЕПРИПАСЫ

Михаил РАСТОПШИН

В армиях экономически развитых государств всегда традиционно уделялось большое внимание развитию высокоточного оружия, образцы которого в настоящее время состоят на вооружении различных родов войск. Так, на вооружении полевой артиллерии Сухопутных войск России находятся 152-мм высокоточные снаряды «Сантиметр», «Краснополь» и 240-мм высокоточная ствольная мина «Смельчак» (табл. 1), предназначенные для поражения малоразмерных наблюдаемых целей: объектов бронетанковой темники, наблюдательных пунктов, огневых точек и других целей.

Эти боеприпасы оснащены полуактивной лазерной системой самонаведения, принцип действия которой заключается в следующем. Наводчик удерживает на поражаемом объекте пятно лазерного целеуказателя, захват которого осуществляется головкой самонаведения (ГСН) боеприпаса (рис. 1,2). После захвата ГСН лазерного пятна на цели управление движением снаряда осуществляется с помощью двигателей коррекции («Сантиметр», «Смельчак») или аэродинамических устройств («Краснополь»). При разработке и оснащении войск этими образцами делалась ставка на качественно новый уровень решения задач огневого поражения противника.

Во всех вышеперечисленных боеприпасах используется осколочно-фугасная боевая часть (ОФБЧ). В подобных случаях при выборе для поражения нескольких «разнопрочных» целей и создании для этого универсальной боевой части трудно достичь ее высокой эффективности при воздействии на каждую цель. В списке поражаемых целей боеприпасами «Сантиметр», «Краснополь», «Смельчак» на первом месте определены объекты бронетанковой техники, которые в свою очередь также обладают разной стойкостью к осколочно-фугасному действию. Боевая часть к этим боеприпасам была бы более универсальной, если бы она была кумулятивно-осколочно-фугасной. Но поскольку перед кумулятивным узлом находилась бы ГСН и взрывательное устройство, то создатели боеприпасов пошли по более легкому пути, использовав ОФБЧ для поражения как объектов бронетанковой техники, так и инженерных сооружений с живой силой и вооружением.

Таблица 1 Основные характеристики артиллерийских высокоточных снарядов

Эффективность отечественных корректируемых боеприпасов зависит от точности попадания в наблюдаемую цель и параметров осколочно-фугасного воздействия на нес. Сначала рассмотрим более подробно вопросы, связанные с обеспечением попадания в цель этих снарядов, серьезным недостатком которых является необходимость подсвета цели лазерным лучом с наземного или воздушного средства в течение 5... 15 секунд. Подсвет цели демаскирует расположение командно-наблюдательного пункта и позволяет противнику противодействовать процессу стрельбы корректируемыми снарядами с помощью систем активной защиты и постановки аэрозольных маскирующих завес. Сегодня этими системами защиты обеспечиваются практически все объекты бронетанковой техники.

Напомним, что управляемый снаряд с помощью системы активной защиты (САЗ), установленной на танке, БМП, САУ, захватывается на траектории радиолокационной станцией обнаружения, после чего выдается команда на постановку осколочного поля для поражения атакующего высокоточного боеприпаса.

Принцип действия системы постановки аэрозольных маскирующих завес заключается в следующем. Данная система состоит из средства обнаружения лазерного облучения, устройства для отстрела аэрозолеобразующих гранат и автоматизированной системы управления. При обнаружении лазерного облучения вырабатывается сигнал в автоматизированной системе управления с указанием источника подсвета, затем осуществляется выстрел, в результате которого на расстоянии 50...70 м от бронеобъекта образуется аэрозольное облако, являющееся по своим характеристикам более «привлекательным» для высокоточного боеприпаса, что приводит к срыву наведения снаряда. Таким образом, системы активной и аэрозольной защиты являются серьезным противодействием системам коррекции снарядов «Сантиметр», «Краснополь», «Смельчак».

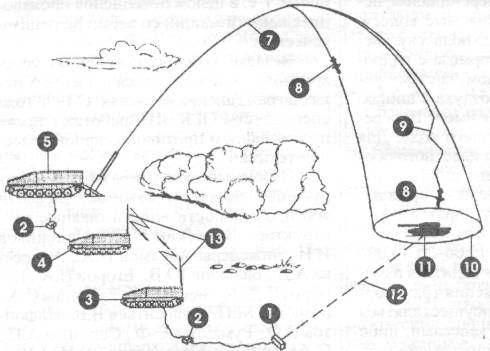

Рис.1. Комплекс корректируемого артиллерийского вооружения с лазерным наведением «Смельчак» 1 — лазерный целеуказатель-дальномер; 2 — распределительная коробка для соединения кабелей питания и связи; 3 — машина командира наблюдательного пункта; 4 — машина командира батареи; 5 — машина для транспортировки артустановки и боеприпасов; 6 — артиллерийская установка; 7 — траектория снаряда; 8 — снаряды 30Ф38 (первый —до захвата ГСН лазерного пятна на цели, второй — после захвата пятна и корректировки движения на цель); 9 — участок корректировки движения снаряда; 10 — эллипс рассеивания снарядов без коррекции; 11 —цель; 12 — лазерный луч; 13 — радиоантенны для обеспечения связи между наводчиком и батареей.

Рис.2. Комплекс корректируемого артиллерийского вооружения с лазерным наведением «Сантиметр» 1 — самоходная артиллерийская установка; 2 — траектория полета; 3 — снаряд 2К25 при подходе к цели; 4 — цель; 5 — лазерный луч; 6 — лазерный целеуказатель-дальномер; 7 — наводчик
