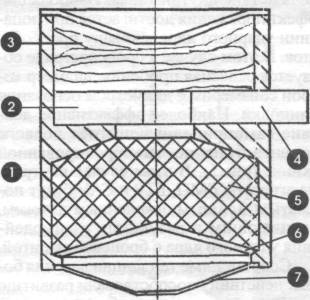

Рис.4. Компоновочная схема самоприцеливающегося боевого элемента
1 — корпус; 2—электронный блок и блок питания; 3 — парашют; 4 — ИК датчик (в рабочем положении; 5 — взрывчатое вещество; 6 — облицовка; 7 — антенна ММ датчика
Остановимся на принципе действия этого снаряда. Он выстреливается в район нахождения скоплений бронетехники. Затем по команде взрывательного устройства на высоте около 750 м происходит вскрытие корпуса снаряда и выброс кассетных элементов через донную часть. С помощью тормозного устройства гасится угловая скорость вращения элемента, созданная вращением снаряда, после чего раскрывается ленточный парашют. Самоприцеливающийся боевой элемент в процессе снижения и вращения с помощью датчика цели сканирует (осматривает) местность по спирали. При попадании цели в поле зрения датчика, включающегося на высоте 150...200 м, с помощью микропроцессора определяется ее положение и осуществляется подрыв боевой части. Площадь сканирования местности при начальной высоте 150 м составляет 18.000 м2. По оценкам экспертов, вероятность поражения танка одним СПБЭ SADARM составляет 0,25. Данный боеприпас предназначен для использования с помощью артсистем М109А5 и Ml98.
По мнению специалистов, боевой элемент SADARM является одним из перспективных и будет использоваться в головных частях оперативно-тактических ракет, в управляемой авиабомбе GBU-15, в управляемой авиационной ракете AGM-130 и в перспективных авиационных кассетах. Первоначально этот боевой элемент разрабатывался в рамках программы ХМ-836 (SADARM) для снаряжения 203,2-мм кассетных артиллерийских снарядов.
Наряду с США и европейскими странами НАТО разработкой кассетных боеприпасов с СПБЭ занимается Япония. Так, для артиллерийского снаряда калибра 203,2 мм разрабатывался элемент «Double» (типа SADARM). Особенностью действия этого самоприцеливающегося боевого элемента является то, что при необнаружении цели во время спуска элемент падает на землю и с помощью подпружиненных лапок фиксируется в вертикальном положении, после чего функционирует как противотанковая мина (ПТМ). Зачетной целью данного самоприцеливающегося боевого элемента является танковая рота в движении. Взрыватель СП БЭ имеет два режима: для поражения цели сверху (ударным ядром) и как взрыватель ПТМ. В качестве датчика цели предусматривается применение двухспектрального ИК приемника совместно с лазерным дальномером. В этом снаряде размещается три самоприцеливающихся боевых элементов.
Характеристики артиллерийских снарядов с СНБЭ представлены в табл.6.
Таблица 5
Основные характеристики зарубежных самоприцеливающихся боевых элементов
Наименование |
Масса, кг |
Диаметр, мм |
Длина, мм |
Тип системы наведения |
Бронепробиваемость, мм |
Вероятность: — обнаружения Ро6н — поражения зачетной цели Рп |
SADARM |
12,2 |
147 |
200 |
(ИК + ММ) |
100 |
Рп = 0,25 |
«Skeet» |
4 |
140 |
170 |
ИК (2-х спектральная) |
120 |
Ро6н = 0,88 |
«Habicht» |
12 |
175 |
200 |
(ИК + ММ) |
100 |
Рп = 0,29 |
ACED |
— |
130 |
— |
(ИК + ММ) |
100 |
Ро6н=0,75 |
Bonus |
12 |
120 |
140 |
ИК (2-х спектральная) |
120 |
— |
«Clasp» |
- |
130 |
170 |
(ИК + ММ) |
100 |
Рп = 0,5 |
Фирма Rheinmetall (ФРГ) в рамках программы EPHRAM разработала 155-мм кассетный артиллерийский снаряд с самонаводящимся боевым элементом для поражения бронетехники на дальностях до 22 км. В состав элемента входит головка самонаведения ММ и ИК диапазонов, автопилот и газоструйный механизм управления полетом. Микропроцессор, входящий в состав головки самонаведения, сравнивает сигнал, отраженный от цели, с набором эталонных, хранящихся в памяти. Дальность обнаружения цели — 700...800 м. Зона поиска цели — 1x1 км.
В качестве СНБЭ для боеприпаса «ArtStriks» используется управляемая 120-мм мина «Striks» с кумулятивно-осколочной боевой частью. Дальность обнаружения цели системой наведения этой мины составляет 1...2 км. Наведение этого боеприпаса на цель на конечном участке траектории осуществляется с помощью миниреактивных двигателей. Стрельба снарядом ведется с помощью 155-мм артиллерийских систем FH-77A и В.
Разработка многослойной, композиционной брони и динамической защиты обусловила создание за рубежом высокоэффективных управляемых минометных выстрелов (табл.7).
Таблица 6
Основные характеристики зарубежных самонаводящихся боевых элементов
Характеристики |
Наименование элемента |
|
EPHRAM |
«Art-Striks» |
|
Масса, кг |
15 |
18 |
Диаметр, мм |
140 |
120 |
Длина, мм |
— |
830 |
Тип системы наведения |
ИК+ММ |
|
Тип системы управления |
Импульсные двигатели коррекции |
|
Вероятность поражения зачетной цели |
0,6—0,8 |
0,7 |
В Великобритании создана 81-мм мина «Merlin», относящаяся к боеприпасам типа «выстрелил — забыл». После вылета мины из ствола раскрываются хвостовые стабилизаторы, включается электронный блок. На определенном расстоянии осуществляется взведение боевой части. ГСН ведет поиск движущихся целей на площади 0,3 х 0,3 км, а если они отсутствуют, включается система сканирования по второму режиму поиска стационарных объектов на площади 0,1 х 0,1 км. После обнаружения цели автоматически раскрываются крылья, при помощи которых мина управляется вплоть до соударения.
Наиболее современной является активно-реактивная 120-мм мина «Griffin» (совместная разработка фирм Великобритании, Франции, Италии и Швейцарии). Она предназначена для стрельбы по современным и перспективным танкам. Темп стрельбы — шесть выстрелов в минуту. Мина летит по баллистической траектории. В ее высшей точке отделяется боевая часть, а затем раскрывается тормозной парашют и устанавливаются в рабочее положение шесть стабилизаторов. После этого начинает функционировать система наведения. Специальные пороховые двигатели корректируют курс, крен и тангаж. Всепогодная радиолокационная головка самонаведения на высоте более 900 м сканирует зоны площадью 0,5 х 0,5 км в поисках движущейся бронецели. Если такая не обнаруживается, ведется поиск неподвижной цели в зоне площадью 0,15 х0,15 км.
Важным узлом СН БЭ и СП БЭ являются боевые части на основе ударного ядра или кумулятивные. Специфический механизм формирования ударного ядра из металлической тонкостенной облицовки с помощью заряда мощного взрывчатого вещества обеспечивает высокий отбор химической энергии взрывчатого вещества с трансформацией значительной ее доли в кинетическую энергию поражающего элемента. В отличие от классической кумулятивной струи, образование которой происходит при сверхвысоких давлениях в зоне соударения симметричных относительно продольной оси заряда элементов кумулятивной облицовки, ударное ядро формируется за счет выворачивания «кумулятивной» облицовки, как целого, с последующим относительно «мягким» обжатием в радиальном направлении и получением компактного элемента. Если в классическую кумулятивную струю переходит 10...20% массы кумулятивной облицовки, то в ударное ядро — практически вся ее масса
