Таблица 7 Основные характеристики зарубежных артиллерийских управляемых мин

Известно, что оптимальные конструкции конических кумулятивных облицовок имеют высоту, сравнимую с диаметром основания конуса и больше. Конические или сферические облицовки, из металла которых образуются ударные ядра, имеют отношение высоты к диаметру основания в пределах 0,1...0,3. Максимальная скорость стального или медного ударного ядра современных конструкций снарядоформирующих зарядов составляет 2000...2200 м/с. Относительно невысокая скорость ударных ядер по сравнению со скоростью эффективной части классической кумулятивной струи определяет механизм проникания их в броневую сталь. Механизм проникания ударного ядра в такую преграду существенно отличается от гидродинамического, глубина проникания в этом случае определяется кинетической энергией ударного ядра. Характеристики ударного ядра зависят от формы, толщины и свойств материала облицовки, конфигурации заряда взрывчатого вещества, его параметров, формы детонационного фронта, падающего на облицовку и т. д. Достигнутый уровень бронепробиваемости боевой части на принципе ударного ядра составляет около одного диаметра основания облицовки на расстояниях до 1000 таких диаметров. Считается перспективным направлением использование в качестве материала облицовки снарядоформирующих зарядов высокоплотных металлов (обедненный уран и др.), что усиливает заброневое действие внутри танка. Наибольший эффект поражения достигается при попадании ударного ядра в крышу бронеобъектов. В этом случае в бронепреграде образуется сквозная пробоина, диаметр которой соизмерим с диаметром основания облицовки. Наиболее эффективное действие самоприцеливающегося боевого элемента будет по легкобронированной технике (рис.5). В этом случае внутренние агрегаты БМП, БТР и САУ будут поражаться мощным осколочным потоком, возникающим в результате взаимодействия ударного ядра с броневой защитой.

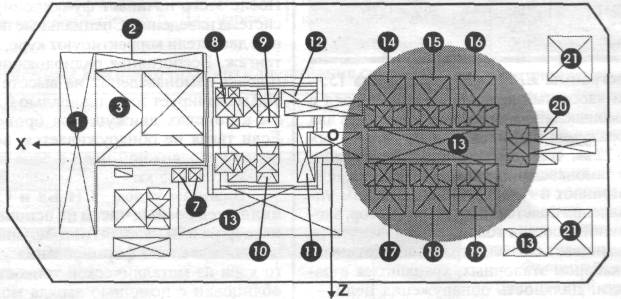

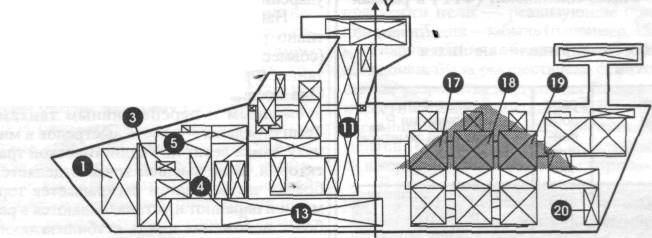

 Рис.5. Зона осколочного поражения при попадании ударного ядра в крышу кормовой части БМП «Мардер»
1 — трансмиссия; 2 — воздушный фильтр; 3 — двигатель; 4 — механик-водитель; 5 — пульт управления; 6— пульт ППО; 7 — система ППО; 8— прицел; 9 — командир; 10 — стрелок; 11 —боекомплект 20-мм снарядов; 12 — боекомплект 7,62-мм патронов; 13 — топливный бак; 14...20 — десант, пораженный осколочным потоком; 21 — вентилятор

Современные тенденции ведения боевых действий способствовали развитию за рубежом нового вида обычных вооружений — артиллерийских снарядов, снаряженных кассетными боевыми поражающими элементами повышенной точности попадания для усиления борьбы с бронетанковой техникой. Широкомасштабные работы по созданию этих боеприпасов ведутся во многих странах. Кооперация и интеграция между фирмами и государствами, привлечение квалифицированных кадров и необходимое финансирование позволили в сравнительно короткие сроки разработать семейство СН БЭ и СП БЭ. К настоящему времени за рубежом на различной стадии разработки находится значительное количество этих боеприпасов, некоторые из которых начали поступать на вооружение. Самоприцеливающиеся и самонаводящиеся боевые элементы, доставляемые к цепи различными способами (артиллерийскими снарядами, ракетами и авиационными кассетами) решают важнейшие задачи по поражению бронетехники, командных пунктов и других важных целей.

Основными направлениями в разработке зарубежных СП БЭ и СН БЭ являются:
— обеспечение минимальных массы и габаритов элемента;
— повышение могущества боевой части;
— разработка всепогодных и помехозащищенных датчиков цели и головок самонаведения, работающих в ИК и ММ диапазонах длин волн, в том числе комбинированных для повышения вероятности обнаружения цели;
— разработка оптимальных алгоритмов поиска цели, исключающих ее пропуск и ложное срабатывание;
— разработка системы рационального рассеивания элементов для достижения максимальной эффективности поражения заданной цели;
— широкая блочно-модульная унификация, позволяющая добиться универсализации применения боевых элементов на различных носителях.

В заключении необходимо отметить, что европейские и другие страны для создания высокоэффективного управляемого оружия объединяются, а развал нашей большой страны не способствует созданию не только высокоточного вооружения, но и любого другого высокоэффективного оружия. В области создания перспективных образцов военной техники надо иметь опережающий темп. По шахматным законам (по военным тоже) потеря темпа это проигрыш партии.
