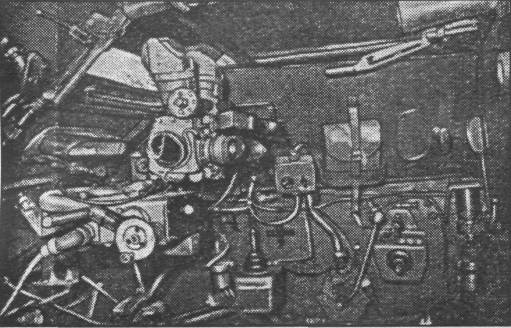

Отделение управления боевой машины 2П27	Боевое отделение боевой машины 2П27
Ракеты 3М6 на ПУ машины 2П27

Для возимого варианта "Овода" на базе БРДМ создали боевая машина 9П110 (впоследствии эта машина была переоборудована в носитель ПТУР "Малютка" с сохранением индекса). Механизм заряжания в боевой машине выполнили в виде спарки пусковых устройств, действовавших попеременно: когда одна пусковая находилась в боевом положении, другая была опущена внутрь боевого отделения и заряжалась вручную боевым расчетом. Причем заряжание осуществлялось и на ходу. Такое конструктивное решение обеспечивало минимальную уязвимость снарядов боекомплекта и безопасность расчета. Угол горизонтального наведения составлял 180°. Расчет боевой машины — 3 человека, возимый боекомплект — 16 снарядов 9М12.

Испытания переносного варианта "Овода" начались летом 1961 г., а возимого — летом следующего года. Всего провели около 180 выстрелов баллистическими, управляемыми и телеметрическими снарядами (из них 50 управляемых). Вследствие повышенного эксцентриситета стартового двигателя не обеспечивалась заданная величина рассеивания на начальном участке, что сделало невозможным стрельбы на дистанции до 500 м. При работе маршевого двигателя имело место задымление траектории полета снаряда, что вызвало постановку второго трассера. При попадании в броню толщиной 180-200 м под углом встречи 60° снаряд 9М12 делал около 90% пробоин.

Разработка "Овода" шла с запозданием не менее чем на 6 месяцев. В связи с принятием на вооружение ПТУР "Малютка" работы по "Оводу" прекратились на основании Постановления СМ № 993-345 от 16 сентября 1963 г.

Комплекс "Малютка" создавался в КБМ под руководством С.П. Непобедимого по одному Постановлению СМ и по одним тактико-техническим требованиям с комплексом "Овод". "Малютка" тоже создавалась в носимом и возимом вариантах с одинаковым снарядом 9М14.

Впервые в мире при создании ПТУР в конструкции корпуса были широко применены пластмассовые конструкции. Так, корпус головной части был сделан из пластика, там был помещен кумулятивный заряд с медной воронкой. Из пластика был сделан корпус крыльевого отсека, и т. д. "Малютка" не комплектовалась бортовым источником электропитания, а имела только одну рулевую машинку и простейший гироскоп с механической раскруткой.

Команды на снаряд передавались по микрокабелю с тремя медными эмалированными жилами диаметром 0,12 мм в тканевой обмотке. Аэродинамическая схема снаряда — "бесхвостка". Управление снарядом осуществлялось за счет изменения вектора тяги маршевого двигателя.

Для компенсации эксцентриситета тяги маршевого двигателя предусматривалось вращение снаряда вокруг своей оси со скоростью около 8,5 об/сек. Это достигалось первоначально за счет того, что сопла стартового двигателя были направлены под углом к оси снаряда, а позже — в полете за счет угла разворота крыльев и вращательного момента, возникавшего при смотке кабеля с катушки.

При хранении крылья "Малютки" складывают, и ракета в сечении имеет габарит 185 х 185 мм.

Ракеты первых серийных выпусков имели индекс ГРАУ 9М14, а последующих серий — 9М14М. Ракеты 9М14М отличались от 9М14 наличием на одном из стартовых сопел пятого бугеля, являющегося дополнительной опорой ракеты на направляющей. Ножевые контакты разъема электрической цепи взрывателя у 9М14 располагались на корпусе боевой части, а у 9М14М — на корпусе стартовой камеры. Боевая часть ракет 9М14 имела индекс 9Н110, а боевая часть 9М14М — 9Н110М. Эти боевые части не взаимозаменяемы. Боевая часть ракеты "Малютка" имела кумулятивный заряд и пьезоэлектрический взрыватель.

Переносной портативный комплекс, состоящий из наземной аппаратуры управления, чемоданов-ранцев с ПУ и ракетами, размещался в трех вьюках. Во вьюке № 1 переносился пульт управления и индивидуальный комплект ЗИП, а в каждом из вьюков № 2 и № 3, представляющих собой чемоданы-ранцы, укладывалась ракета, отстыкованная от нее боевая часть, пусковая установка и катушка с кабелем. Причем сама ракета уже  была состыкована с ПУ.

Расчет, обслуживающий переносной  комплекс, состоял из трех человек. Командир расчета, он же старший оператор, переносил вьюк № 1 весом 12,4 кг; два номера — операторы, переносили вьюки № 2 и  №3 весом по 18,1 кг.

Тренированный и достаточно слаженный расчет способен перевести противотанковый комплекс из походного положения в боевое за 1 мин. 40 с. А затем в  течение одной минуты можно сделать два  выстрела по целям, расположенным на  максимальной дальности.
