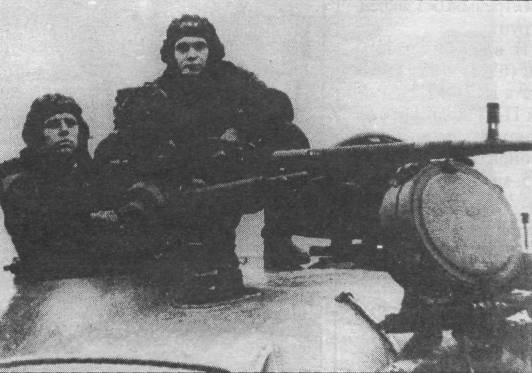

Танковая зенитная установка пулемета ДШКМ
|
Данные крупнокалиберных пулеметов |
|||||
|
Пулемет |
ДК |
ДШК |
14,5-мм Дегтярева и Шпитального |
14,5-мм ПКП |
НСВ-12,7 |
|
Калибр, мм |
12,7 |
12,7 |
14,5 |
14,5 |
12,7 |
|
Длина ствола, мм |
1000 |
1000 |
1200 |
1350 |
1560/1610* |
|
Вес тела пулемета без магазина, кг |
29,0 |
34,4 |
47,5 |
47,5 |
9,0 (так в тексте, прим. ВВС) |
|
Темп стрельбы выст./мин |
360 |
550—600 |
450-480 |
550—600 |
700-800 |
|
Вес пулемета, кг |
45—51 |
45—51 |
— |
61—63 |
44,3-49,5 |
|
Начальная скорость, м/сек |
810 |
850—870 |
1010 |
990 |
820—860 |
|
Длина нарезной части, мм |
890 |
890 |
- |
1223 |
- |
|
Число нарезов |
8 |
8 |
— |
8 |
8 |
|
Длина непрерывной очереди, выстр. |
— |
— |
— |
150 |
100 |
* — без электроспуска/с электроспуском
|
Данные пехотных станков |
||
|
14,5-мм ПКП на станке Харыкина |
НСВ-12,7 |
|
|
Угол ВН, град. |
-5°; +20° |
-8°; +10° |
|
Угол ГН, град |
40° |
50° |
|
Высота линии огня, мм |
390 |
310—410 |
|
Габариты в боевом положении, мм: |
||
|
длина |
3000 |
1900 |
|
ширина |
1115 |
860 |
|
высота |
780 |
380-475 |
|
Патронов в ленте |
40 |
50 |
|
Вес пулемета с патронной коробкой и лентой, кг |
171 |
53,8 |
|
Боевая скорострельность, выстр./мин |
70—80 |
80—100 |
|
Прицельная дальность, м |
2000 |
2000 |
Станок представлял собой вилку с проушинами, в которых на шариковых опорах помещались цапфы люльки. Для облегчения наведения пулемета был установлен пружинный уравновешивающий механизм.
Для приданию пулемету необходимых углов возвышения на установке имелся ручной двухскоростной подъемный механизм.
Наводка пулемета в горизонтальной плоскости производился с помощью шестеренчатого поворотного механизма или непосредственно турели за специальную рукоятку, приваренную к верхнему погону (свободная наводка).
Для ведения стрельбы установка имела электрический спуск.
Питание пулемета осуществлялось из металлической ленты, в которой помещалось 50 патронов.
Конструкция установки позволяет вести круговой обстрел при углах возвышения от -5° до +85°.
Проектирование нового 12,7-мм пулемета было начато в 1969 году. Он получил свое название (НСВ-12,7) по калибру и по начальным буквам фамилий конструкторов Г.И. Никитина, Ю.М. Соколова и В.И. Волкова.
В 1972 году пулемет НСВ-12,7 «Утес» принят на вооружение. (В некоторых документах пулемет НСВ-12,7 называют НСВС — станковый). Автоматика пулемета работала за счет энергии пороховых газов. Запирание канала ствола — клиновое с помощью горизонтального перемещающегося затвора, соединенного двумя серьгами с затворной рамой. Питание ленточное. Подача патронов на приемное окно и съем звена ленты с патрона осуществляются при откате, а досылание патрона в патронник — при накате подвижных частей. Ударный механизм ударникового типа, работает за счет энергии затворной рамы. Спусковой механизм позволяет вести только автоматический огонь. Управление стрельбой осуществляется с помощью электроспуска или механического спуска.
12,7-мм пулемет «Утес» с РЛС «Фара»
