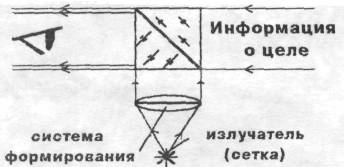

Рис. 3. Призменно-линзовый прицел	Рис. 4. Зеркальный прицел

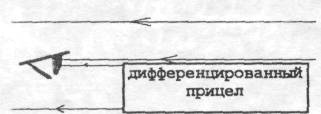

Рис. 5. Голографический прицел	Рис. 6. Схема работы дифференцированного прицела
Рис. 7. Однокомпонентный прицел

Вообще, следует отметить, что "верность принципам" - это проблема всех интегрирующих прицелов, поскольку все они что-то отражают, что-то пропускают.

В зеркальном прицеле (рис. 4) роль системы формирования изображения прицельного знака и роль системы "наложения" выполняет один и гот же прозрачный двухлинзовый элемент, склеенная поверхность которого - интерференционное зеркало.

С точки зрения простоты конструкции привлекателен голографический прицел (рис. 5). Здесь все уже решается при помощи одной прозрачной для естественного света голографической фотопластинки, работающей на отражение. Отличие одно- и многоуровневых голографических прицелов связано с количеством плоскостей изображений прицельного знака, определяющим возможности оперативного введения поправок на параметры цели.

Необычна схема работы дифференцированных прицелов (рис. 6) - стрелок словно пытается заглянуть за прицел. К ней вам уж точно не подобрать аналогов, хотя в комплексе пользователь - оружие и можно найти и систему формирования и систему "наложения" (роль которых выполняют элементы прицела и, простите, глаза). Особое же внимание на схеме следует обратить на то, что в этих прицелах отсутствуют оптические узлы, через которые проходят лучи от цели.

Примечание Примерами интегрирующих прицелов являются в частности изделия типа "Red Dot" следующих фирм:
AimPoint (США) (Internet: http://www.aimpointusa.com/ Aden Sales (США) (Internet: http://www.adcosales.com/  Leupold Gilmore (США) (Internet: http://www.leupold.com/ HoloDot (США).

Разделение на подтипы у дифференцированных прицелов осуществляется в зависимости от используемой системы формирования: в линзовых это традиционный линзовый объектив; в однокомпонентных - асферическая выходная поверхность излучателя и/или неоднородности показателя преломления его среды; в амплитудно-фазовых - дифракционная решетка; в интерференционных - интерферометр Фабри-Перро. Возможны также комбинации: например, на асферической выходной поверхности од покомпонентного прицела может быть нанесена фазовая дифракционная решетка и т.д.

Среди коллиматорных прицелов самую простую схему имеет однокомпонентный прицел (рис. 7), представляющий собой залитую компаундом прицельную сетку. В таком прицеле излучатель связан в единое целое с системой формирования, т.е. физически прицел состоит из одного лишь излучателя!

Будем надеяться, что проведенного экскурса в принципиальные схемы коллиматорных прицелов достаточно, чтобы рассмотреть их в аспекте основных потребительских качеств (см. таблицу).

Одной из важнейших характеристик прицела является вероятность ошибки прицеливания. Имеется в виду вероятность возникновения ситуации, при которой стрелок убежден, что верно навел оружие на цель, хотя в действительности это не так.

Вероятность демаскировки при боевом применении прицела, определяет один из важнейших параметров стрельбы - время, которое стрелок "пожелает" отвести на обнаружение цели и наведение на нее оружия. Опуская очевидную жизненную важность данного параметра, отметим, что он также косвенно влияет на вероятность ошибки прицеливания.

Поле зрения и коэффициент светопропускания неразрывно связаны с вероятностью обнаружения цели и вероятностью удержания на ней внимания до произведения выстрела. В случае использования интегрирующих прицелов для расширения поля зрения можно конечно целиться и с открытыми двумя глазами (хотя вряд ли у кого это хорошо получалось на большие дальности или ночью), но при этом появляется вероятность возникновения ошибки прицеливания на порядок превосходящей типичные габариты цели, к тому же все равно перед глазами постоянно маячат конструктивные элементы прицела. С точки зрения коэффициента светопропускания запыление, запотевание, обмерзание и прочие безопасные для дифференцированных прицелов обстоятельства тотчас приводят интегрирующие в нерабочее состояние. На качество видения цели при использовании интегрирующих прицелов влияют также паразитные блики на поверхностях оптического элемента, через который приходится смотреть на цель.
