Кроме того, было еще несколько малосерийных и опытных образцов шрапнелей Розенберга, в том числе опытная шрапнель со 192 стержнями, шрапнели Розенберга со стале-свинцовыми элементами круглого сечения и со стальными элементами сегментного сечения.

В начале 30-х годов была принята па вооружение «дальнобойная» стержневая шрапнель, которая отличалась от шрапнели Розенберга тем, что запоясковая часть снаряда была скошена. 76-мм дальнобойная шрапнель изготавливалась чертежей № 3222, № 3189а и № 3925.

Еще в ходе первой мировой войны были начаты работы над шрапнелью Гартца, которая была принята на вооружение в 1922 году и находилась в валовом производстве до 1930 года.

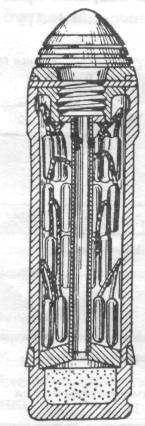

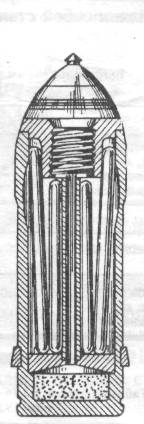

Шрапнель Гартца (с накидками)	Шрапнель Розенберга (стержневая)

Шрапнель системы Гартца и шрапнель системы Колесникова снаряжались цилиндрами или шаровыми пулями, попарно соединенными стальными тросиками, образующими так называемые накидки.

Шрапнель Гартца представляла собой обыкновенный шрапнельный стакан с несколько уширенной внутренней расточкой к головной части, на корпусе снаряда — буквы «Г-Ц».

В шрапнели системы Гартца было 30 накидок. Пули стальные полые. Вес накидки 85 г.

В шрапнели системы Колесникова было 12 накидок, состоящих из шаровых свинцовых пуль, попарно соединенных тросиком. Кроме накидок в шрапнели Колесникова содержалось около 70 обычных шрапнельных пуль (без тросиков).

В конце 20-х годов проходил полигонные испытания траловый снаряд ACT. Этот снаряд состоял из двух раздельных сплошных тяжелых частей, соединенных длинным стальным тросом, намотанным снаружи на них. В верхней части имелась дистанционная трубка, разделение частей происходило с помощью небольшого вышибного заряда черного пороха.

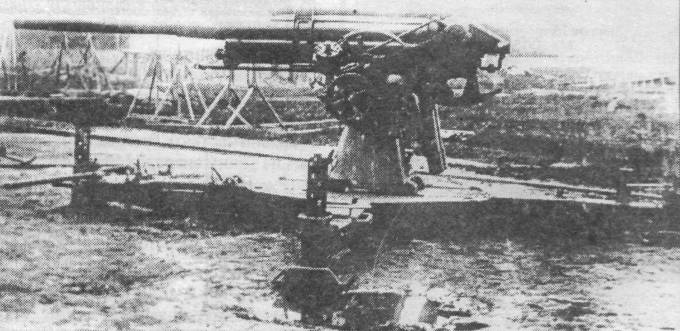

76-мм зенитная пушка обр. 1931 г. 3К

В 1927 году была разработана 76-мм «диафрагменно-палочная» граната Пелля с готовыми поражающими элементами и 22-секундной дистанционной трубкой, вес взрывчатого вещества 200 гр.

В 1929—1930 гг. на зенитном полигоне были проведены стрельбы из 76-мм зенитной пушки обр. 1915/28 г. снарядами улучшенной формы весом 5,6 кг; 6,5 кг и 7,1 кг. При этом получена максимальная высота в метрах: [Табл. 16, 17]

76-ММ ЗЕНИТНАЯ ПУШКА ОБР. 1931 ГОДА 3К

28 августа 1930 года было подписано соглашение с обществом БЮТАСТ (подставная контора фирмы «Рейнметалл») на поставку в СССР опытных образцов и технологии изготовления орудий, в том числе четырех 76,2-мм зенитных пушек фирмы «Рейнметалл».

На 28 августа 1930 года 7,5-см пушка фирмы «Рейнметалл» находилась в стадии испытаний. Один образец испытывался Рейсхвером, второй — на полигоне завода, причем последний имел ствол длиной в 60 калибров, а не в 55 калибров, как первый.

Образцы пушек, доставленные в СССР, имели калибр 76,2 мм. [Табл. 18, 19]

* Автоматический установщик трубок
