Для облегчения захода на палубе имеется продольная белая полоса, начинающаяся с кормы. Она пересекает посадочную площадку и продолжается на ангаре. С её помощью лётчик получает возможность определить амплитуду килевой качки при заходе на посадку с кормовых курсовых углов. На крыше ангара размещена световая рампа для ориентировки относительно истинного горизонта при посадке ночью и при ограниченной видимости.

Безопасность палубных специалистов палубной команды, работающих под вертолётом, обеспечивается страховочными поясами, свободно перемещающимися вдоль троса, натянутого над палубой.

Имеются и другие, менее сложные системы обеспечения посадки. Так, фирма «Индал Текнолоджи» разработала и приступила к испытаниям «интегрированной системы посадки и буксировки вертолётов» (Aircraft Ship Integrated Secure and Traverse — ASIST). В операциях по посадке участвует только офицер обеспечения посадки и лётчик.

В системе отсутствует трос, присоединяемый палубной командой, а для повышения надёжности захвата основного зонда устройством быстрой фиксации величина посадочного круга увеличена до 1,83 м. Зонд с вертолёта опускается со скоростью 1,8 м/с и по мере сближения с фиксирующим устройством по команде электрооптического датчика тормозится до 0,3 м/с. Само устройство быстрой фиксации, снабжённое амортизацией, перемещается по палубе со скоростью 1,5 м/с, уменьшаемой по мере сближения до 0,3 м/с. В составе системы имеется инфракрасная система обеспечения посадки из двух приёмных камер по бортам корабля и системы обработки данных, которые передаются на световые сигнальные устройства, размещённые на ангаре для информации лётчика о его положении относительно площадки.

С принятием программы перевооружения корабельной авиации на вертолёты ЕН-101, английская фирма «Фэри гидравлик» разработала стопорное устройство, которое крепится к фюзеляжу и подключается к его бортовым системам.

Это двухступенчатая телескопическая выдвижная штанга с гидравлическим приводом с захватом на конце, который зацеплялся за ячейки палубной решётки. Устройство действует полностью автоматически, но лётчик может в любое время вмешаться в его работу на любом этапе. Конец захвата снабжён рычагом для ручного отключения штанги и подсоединения её к транспортировочной системе для буксировки

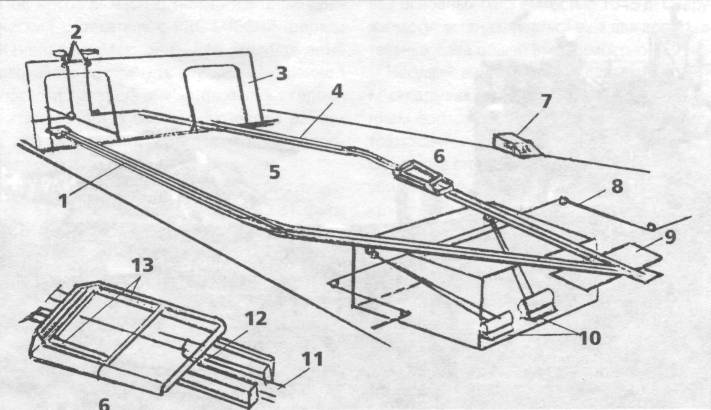

Схема размещения основных элементов системы RAST на корабле:
1 - трек левого борта; 2 - шкивы и блоки; 3 - ангар; 4 - трек правого борта; 5 - полетная палуба; 6 - устройство быстрой швартовки; 7 - пост руководителя посадкой; 8 - трос для разворота хвостовой части; 9 - решетка для хвостовой штанги; 10 - гидравлические лебедки; 11 - силовой трос; 12 - палубный трек; 13 - стопорные балки

Схема системы принудительной посадки ASIST:
1 - буксировочная лебедка; 2 - световое сигнальное устройство; 3 - ИК-приемник; 4 - основной зонд; 5 - устройство быстрой фиксации; 6 - ИК-камеры; 7 - направление на ВПП

Кроме этого, корабли обеспечиваются и другими средствами обеспечения захода на посадку, к которым относятся: освещение посадочной площадки, световая курсоглиссадная система, гиростабилизированные устройства индикации истинного накренения посадочной площадки относительно горизонта в тёмное время суток и при ограниченной видимости и другое оборудование.

Подобные технические средства имеются и на вооружении кораблей других государств, что существенно повысило всепогодность вертолётов и расширила круг решаемых ими задач.

Командование отечественной авиации не проявляло особой настойчивости в создании устройств подобного типа, но все же в 1986 г. фирмой Камова была произведена оценка патентной документации по средствам подобного назначения, ничего не прибавившей к тому, что было известно из литературы. А на вертолётах Ка-25 системы принудительной посадки так и не появились. Одна из причин этого состояла в том, что в нижней части фюзеляжа вертолёта расположены грузолюки, а возможность установки контактного устройства на борту фюзеляжа не рассматривалась.
