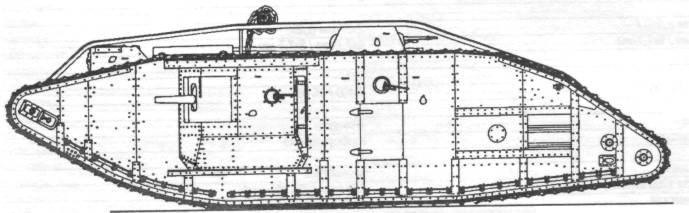

Танк Мк V «самец»
Танк Мк V* «самец»

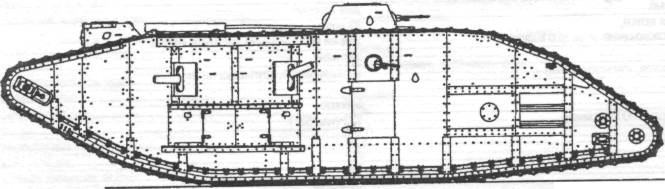

Танк Мк V* «самка»

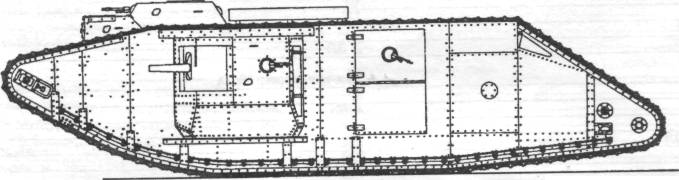

Танк МкV* «самец»
Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости: 1-я — 1,37, 2-я — 2,28, 3-я — 3,96, 4-я — 7,0 км/ч, задним ходом — 1,37 км/ч. Поворот танка теперь производился двумя рычагами по бокам от сидения водителя. Органы управления включали также педали тормоза и сцепления, рычаг коробки передач, муфту реверса. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяла уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Мк V было «детской игрой», по сравнению с предшественниками. Командир освобождался от помощи водителю, то есть улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Мк II эпициклическую коробку передач Ланчестера.
На первые 200 танков ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 кв.см х 2. Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега.
Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше выполнили дополнительную рубку со смотровыми лючками. Это дало круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка выполнили позади кормовой рубки над радиатором. Еще на Мк II и III пытались прикрыть смотровые щели стеклом, но стекло быстро трескалось и теряло прозрачность. Поэтому на Мк IV стекла заменили откидными стальными щитками с сеткой мелких отверстий. На Мк V щели снабдили небьющимися стеклопакетами типа «триплекс» (автомобильные «триплексы« выпускались в Англии Э. Бенидиктусом с 1912 года).
Направляющие с балкой самовытаскивания были аналогичны Мк IV, но теперь, благодаря дополнительной рубке, работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления — вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») — на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым диском. Стоит заметить, что Герберт Уэллс еще в 1903 году предполагал использование семафора для связи «путешествующих крепостей».
Схема компоновки танка Mk V
