В транспортном положении ЗУР располагались хвостовой частью вперед по ходу самоходной пусковой установки ("пушки к бою едут задом").

Масса самоходной пусковой установки с тремя ракетами и боевым расчетом из 3 человек на борту составляла 19,5 т.

Зенитная управляемая ракета 3М9 комплекса "Куб" в сравнении ракетой 3М8 комплекса "Круг" поражает изяществом своих очертаний.

Как и ЗУР комплекса "Круг", ракета 3М9 выполнена по схеме "поворотное крыло". Однако, в отличие от ракеты 3М8, на ЗУР 3М9 для управления дополнительно использовались расположенные на стабилизаторах рули. В результате реализации данной схемы удалось уменьшить размеры поворотного крыла, снизить необходимую мощность рулевых машинок и использовать более легкий пневматический привод вместо гидравлического.

Ракета была оснащена полуактивной радиолокационной головкой самонаведения 1СБ4, которая захватывала цель со старта, сопровождала ее по частоте Доплера в соответствии со скоростью сближения ракеты с целью и вырабатывала управляющие сигналы для наведения ЗУР на цель. ГСН обеспечивала режекцию прямого сигнала от передатчика подсвета самоходной установки разведки и наведения и узкополосную фильтрацию отраженного от цели, сигнала на фоне шумов этого передатчика, собственно ГСН и подстилающей поверхности. Защищенность головки самонаведения от преднамеренных помех обеспечивалась также скрытой частотой поиска цели и возможностью самонаведения на источник помех в амплитудном режиме работы.

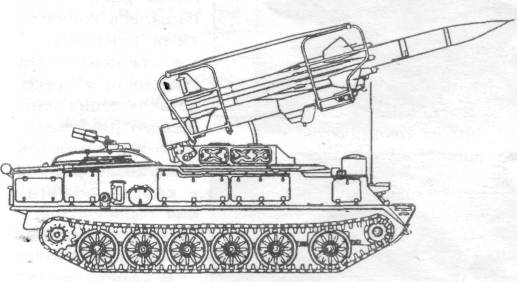

Самоходная пусковая установка 2П25 и ее схема

ГСН размещалась в передней части ракеты, при этом диаметр антенны приближался к размеру миделя ЗУР. За ГСН устанавливалась боевая часть, а далее - аппаратура автопилота и двигатель.

Как уже отмечалось, ракета была оснащена комбинированной двигательной установкой. Впереди располагался камера газогенератора с зарядом двигателя маршевой (второй) ступени 9Д16К. Для твердотопливного газогенератора невозможно регулировать расход топлива в соответствии с фактическими условиями полета, так что выбор формы заряда осуществлялся исходя из условной типовой траектории, которую в те годы разработчики считали наиболее вероятной при боевом применении ракеты. Номинальная продолжительность работы немного превышала 20 секунд, масса топливного заряда (длиной 760 мм) составляла около 67 кг. Состав разработанного НИИ-862 топлива ЛК-6ТМ характеризовался большим избытком горючего по отношению к окислителю. Продукты сгорания заряда газогенератора поступали в камеру дожигания, где остатки горючего сгорали в потоке воздуха, входящего через 4 воздухозаборника. Входные устройства воздухозаборников, рассчитанных на сверхзвуковые условия работы, оснащались коническими центральными телами. На стартовом участке, до включения маршевого двигателя, выходы каналов воздухозаборников в камеру дожигания были закрыты стеклопластиковыми заглушками.

Компоновка ракеты 3М9 ЗРК "Куб": 1. ГСН 2. Радиовзрыватель 3. Боевая часть 4. Автопилот 5. Воздухозаборник 6. Газогенератор 7. Заглушка 8. Топливные заряды стартового двигателя 9. Сопло стартового двигателя 10. Стабилизатор 11. Крыло
