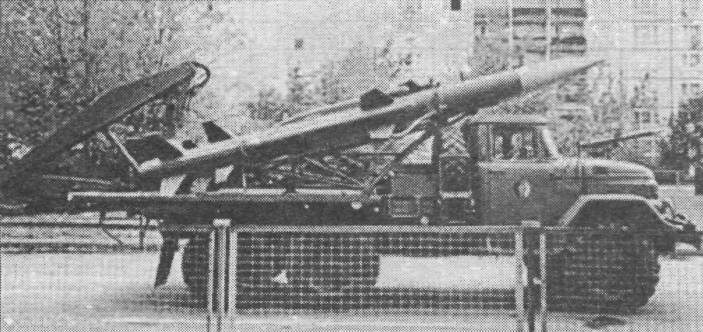

Транспортно-заряжающая машина 2Т7М ЗРК "Куб"	Установка ракеты на ТЗМ

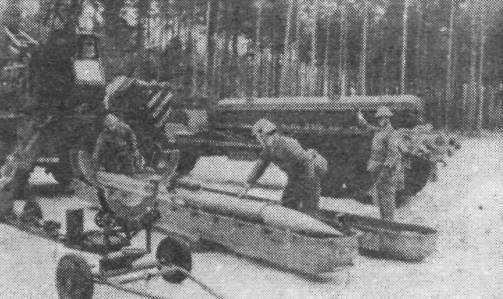

Извлечение ракеты из контейнеров

В камере дожигания размещался твердотопливный заряд стартовой ступени - обычная шашка с бронированными торцами (длиной 1,7 м и диаметром 290 мм, с цилиндрическим каналом диаметром 54 мм) из баллиститного топлива ВИК-2 массой 172 кг. Так как газодинамические условия работы твердотопливного двигателя на стартовом участке и ПВРД на маршевом участке требовали различной геометрии сопла камеры дожигания, по завершении работы стартовой ступени (длительностью 3-6 секунд) предусматривался отстрел внутренней части соплового аппарата со стеклопластиковой решеткой, удерживающей стартовый заряд.

Надо отметить, что именно в ракете 3М9 подобная конструкция впервые в мире была доведена до стадии серийного выпуска и принятия на вооружение. В дальнейшем, после специально организованного похищения израильтянами нескольких ракет 3М9 в ходе войны 1973 года на Ближнем Востоке, советская ЗУР послужила прототипом при создании ряда зарубежных зенитных и противокорабельных ракет.

Применение ПВРД обеспечило поддержание большой скорости ракеты 3М9 на всей траектории, что способствовало обеспечению высокой маневренности. При проведении учебных и контрольно-серийных пусков ракет систематически достигалось прямое попадание в цель, что случалось крайне редко при применении других относительно крупных зенитных ракет.

Подрыв осколочно-фугасной боевой части 3Н12 массой 57 кг (разработка НИИ-24) производился по команде автодинного двухканального радиовзрывателя непрерывного излучения 3Э27, созданного в НИИ-571.

Ракета обеспечивала поражение целей, маневрирующих с перегрузкой до 8 ед., но при этом происходило снижение вероятности поражения таких целей в зависимости от различных условий до 0,2-0,55, тогда как вероятность поражения неманеврирующих целей находилась в пределах 0,4-0,75.

Длина ракеты составляла около 5,8 м при диаметре 330 мм. Для обеспечения перевозки собранной ракеты в контейнере 9Я266 применили складывание левых и правых консолей стабилизаторов навстречу друг другу.

За разработку ЗРК многие создатели комплекса удостоились высоких государственных наград. Ленинская премия была присуждена А.А. Растову, В.К. Гришину, И.Г. Акопяну, А.Л. Ляпину, Государственная премия СССР - В.В.Матяшеву, Г.Н. Валаеву, В.В. Титову и другим.

Зенитный ракетный полк, вооруженный ЗРК "Куб", состоял из КП, пяти зенитных ракетных батарей, батареи управления и технической батареи. Каждая зенитная ракетная батарея включала в свой состав одну самоходную установку разведки и наведения 1С91, четыре самоходных пусковых установки 2П25 с тремя ЗУР 3М9 на каждой, а также две транспортно-заряжающих машины 2Т7 на шасси ЗиЛ-157 и, при необходимости, была способна самостоятельно выполнять боевую задачу. При централизованном управлении команды боевого управления и данные целеуказания на батареи поступали от КП полка (от КБУ - кабины боевого управления автоматизированного комплекса боевого управления "Краб" (К-1) с приданной ему РЛС обнаружения). Эта информация принималась на батарее КПЦ - кабиной приема целеуказания комплекса К-1, а из нее передавалась на самоходную установку разведки и наведения батареи. В состав технической батареи полка входили транспортные машины 9Т22, контрольно-измерительные станции 2В7, контрольно-испытательные подвижные станции 2В8, технологические тележки 9Т14, ремонтные машины и другое оборудование.
