Стрельба комплекса "Тунгуска" ЗУР 9М311 (вверху) и из автоматов 2А38 (внизу)

Бортовая аппаратура ЗУР включала в себя антенно-волноводную систему, электронный блок, гироскопический координатор, блок рулевого привода, трассер, блок питания.

В ракете было применено пассивное аэродинамическое демпфирование планера ЗУР в полете, что обеспечивалось коррекцией контура управления при передаче команд на ракету от вычислительной системы боевой машины. Это позволяло получить достаточную точность наведения, уменьшить вес и габариты бортовой аппаратуры и ЗУР в целом.

Длина ракеты составляла 2562 мм, диаметр - 152 мм.

Станция обнаружения целей боевой машины комплекса "Тунгуска" представляла собой когерентно-импульсную РЛС кругового обзора дециметрового диапазона волн. Высокая стабильность частоты передатчика, выполненного в виде задающего генератора и усилительной цепочки, применение фильтровой схемы селекции движущихся целей обеспечивали высокий коэффициент подавления отражений от местных предметов (30...40 дБ), что позволяло производить обнаружение целей на фоне интенсивных отражений от подстилающей поверхности и в пассивных помехах. Подбором значений несущей частоты и частоты повторения импульсов было достигнуто однозначное определение дальности и радиальной скорости, что позволило реализовать сопровождение цели по дальности и по азимуту, автоматическое целеуказание станции сопровождения цели и выдачу текущей дальности в цифровую вычислительную систему при постановке противником интенсивных помех в диапазоне станции сопровождения. Для обеспечения работы в движении антенна была стабилизирована электромеханическим способом с использованием сигналов от датчиков так называемой системы измерения качек и курса самохода.

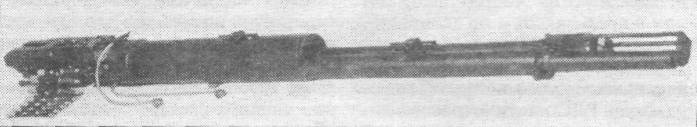

Двуствольный зенитный автомат 2А38 калибра 30 мм

Зенитная управляемая ракета 9М311

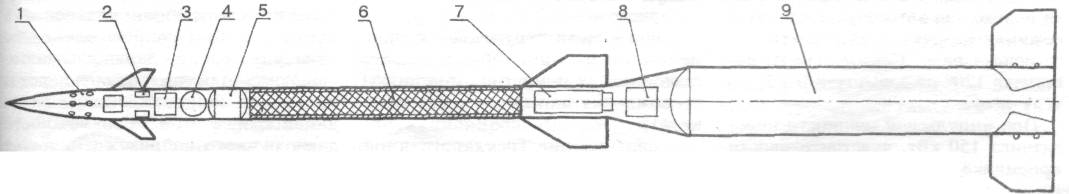

Компоновка ЗУР 9М311 комплекса "Тунгуска". 1. Неконтактный взрыватель 2. Рулевая машинка 3. Блок автопилота 4. Гироприбор автопилота 5. Блок питания 6. Боевая часть 7. Аппаратура радиоуправления 8. Устройство разделения ступеней 9. РДТТ
