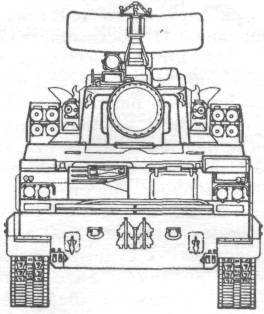

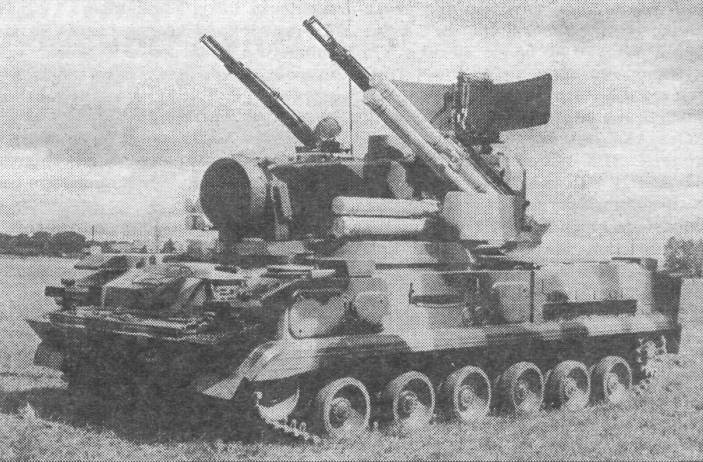

Боевая машина 2С6 комплекса "Тунгуска" и ее схема

Зенитная управляемая ракета 9М311 массой 42 кг (транспортно-пусковой контейнер с ракетой - 57 кг) была построена по бикалиберной схеме с отделяемым двигателем. Ракета имела однорежимную двигательную установку, состоявшую из облегченного стартового двигателя с пластмассовым корпусом диаметром 152 мм. Этот двигатель сообщал ракете начальную скорость 900 м/с и отделялся по завершении работы через примерно 2,6 с после старта. Для исключения влияния задымления от работающего двигателя на процесс оптического визирования ракеты на стартовом участке была применена программная (по радиокомандам) дугообразная траектория вывода ЗУР.

После вывода ЗУР на линию визирования цели ее маршевая ступень (масса - 18,5 кг, диаметр - 76 мм) продолжала полет по инерции. Средняя скорость ракеты составляла 600 м/с, а средняя располагаемая перегрузка - 18 ед., что позволяло обеспечивать поражение на встречных и догонных курсах целей, летящих со скоростью до 500 м/с и маневрирующих с перегрузкой 5...7 единиц. Отсутствие маршевого двигателя исключало задымление линии оптического визирования цели, что обеспечивало надежное и точное наведение ЗУР, снижало массу и габариты ракеты, упрощало компоновку бортовой аппаратуры и боевого снаряжения. Применение двухступенчатой схемы ракеты с соотношением диаметров стартовой и маршевой ступеней 2:1 позволило практически вдвое уменьшить массу ракеты по сравнению с одноступенчатой ЗУР с теми же летно-техническими характеристики, так как отделение двигателя существенно снижало аэродинамическое сопротивление ракеты на основном участке траектории.

Боевое снаряжение ракеты состояло из боевой части, неконтактного датчика цели и контактного взрывателя. Занимавшая почти всю длину маршевой ступени боевая часть массой 9 кг была выполнена в виде отсека большого удлинения со стержневыми поражающими элементами, для повышения эффективности окруженными осколочной рубашкой. Боевая часть обеспечивала режущее действие по элементам конструкции планера цели и зажигательное - по элементам ее топливной системы. При малых промахах (до 1,5 м) обеспечивалось также и фугасное действие. Подрыв боевой части осуществлялся на удалении до 5 м от цели по сигналу неконтактного датчика, а при прямом попадании (вероятность которого достигала примерно 60%) - контактным взрывателем.

Неконтактный датчик массой 0,8 кг состоял из 4 полупроводниковых лазеров, образующих восьмилучевую диаграмму направленности перпендикулярно продольной оси ракеты. Отраженный от цели сигнал лазера принимался фотоприемниками. Дальность уверенного срабатывания составляла 5 м, надежного несрабатывания - 15 м. Неконтактный датчик взводился по радиокомандам за 1 км до встречи ЗУР с целью, а при стрельбе ракетой по наземным целям отключался перед стартом. Ограничений по высоте система управления ЗУР не имела.
