Зенитный пушечно-ракетный комплекс "Панцирь-С" (вариант для войск ПВО страны)

Зенитная управляемая ракета 57Э6

В модификации "Тунгуска-М1" автоматизированы процессы наведения ЗУР и обмена информацией с батарейным командирским пунктом. В ракете 9М311-М лазерный неконтактный датчик цели заменен радиолокационным, что повысило вероятность поражения ракет типа ALCM. Вместо трассера установлена импульсная лампа - эффективность повысилась в 1,3-1,5 раза, дальность ЗУР достигла 10 км.

Исходя из распада СССР, проводятся работы по замене выпускавшегося в Белоруссии шасси ГМ-352 на разработанное мытищинским ПО "Метровагонмаш" ГМ-5975.

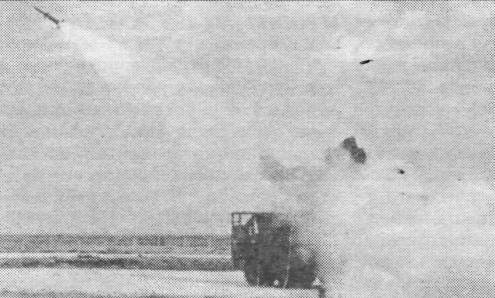

"Панцирь-С" ведет стрельбу ЗУР 57Э6
	Сравнение ЗУР 9М337 "Сосна" (вверху) и 3М311

Дальнейшее развитие основных технических решений по комплексам типа "Тунгуска" было осуществлено в зенитном пушечно-ракетном комплексе "Панцирь-С" с более мощной ЗУР 57Э6. Дальность пусков возросла до 18 км, высота поражаемых целей - до  10 км. В ЗУР этого комплекса применен более мощный двигатель, повышена до 20 кг масса боевой части, при этом ее калибр возрос до 90 мм. Диаметр приборного отсека остался прежнем - 76 мм. Длина ЗУР увеличилась до 3,2 м, масса - до 71 кг.

ЗРК обеспечивает одновременный обстрел двух целей в секторе 90°х90°. Высокая помехозащищенность достигается совместным применением в радиолокационном и инфракрасном каналах ЗРК средств работающих в широком диапазоне длин волн (дециметровом, сантиметровом, миллиметровом, инфракрасном) . ЗРК предусматривает использование колесного шасси (для войск ПВО Страны), гусеничного самохода или стационарного модуля, а также корабельного варианта комплекса.

Другим направлением создания новых средств ПВО стала осуществляемая КБ точного машиностроения им. А.Э. Нудельмана разработка буксируемого зенитного пушечно-ракетного комплекса "Сосна".

В соответствии со статьей начальника - главного конструктора КБ Б. Смирнова и заместителя главного конструктора В. Кокурина в журнале "Военный парад" №3, 1998 г. стр. 16... 17, в состав размещенного на прицепе - шасси комплекса входят двуствольный зенитный автомат 2А38М (темп стрельбы - 2400 выстрелов/мин) с магазином на 300 патронов, кабина оператора, оптико-электронный модуль разработки ПО "Уральский оптико-механический завод" (с телевизионными, инфракрасными и лазерными средствами), цифровая вычислительная система на базе ЭВМ 1В563-36-10, механизмы наведения, автономная система электропитания с аккумуляторной батареей и газотурбинным агрегатом питания АП18Д.

Базовый артиллерийский вариант системы (масса комплекса 6,3 т, длина 4,99 м, высота - 2,7 м) может быть дополнен четырьмя ЗУР "Игла" или 4 перспективными ЗУР.

По данным журнала "Janes defence weekly" от 11 ноября 1999 г. (стр. 18) ракета "Сосна-Р" 9М337 массой 25 кг оснащена боевой частью массой 5 кг и 12-канальным лазерным взрывателем. Дальность зоны поражения ЗУР от 1,3 до 8 км, высота - до 3500 м. Время полета на максимальную дальность составляет 11с. Максимальная скорость - 1200 м/с - на треть превышает соответствующий показатель комплекса "Тунгуска".

Компоновочная и функциональная схема ракеты аналогична ЗУР ЗРК "Тунгуска". Диаметр двигателя составляет 130 мм, маршевой ступени - 70 мм. Взамен радиокомандной системы управления применена более помехоустойчивая аппаратура наведения по лазерному лучу, разработанная с учетом опыта применения подобных систем в созданных тульским КБП танковых управляемых снарядах.

Масса ТПК с ракетой - 36 кг.
