ТЯЖЕЛЫЕ ИСТРЕБИТЕЛИ "КАВАСАКИ"

Андрей ФИРСОВ

Ки-45 КАИс

Ки-45

Двухмоторный истребитель Кавасаки Ки-45 отличался от других японских самолетов военного периода необычайно долгой разработкой проекта, но в конце войны именно он оказался единственным ночным истребителем армии, способным противостоять налетам американских стратегических бомбардировщиков В-29 на территорию Японии.

Появление накануне второй мировой войны в небе Европы и Америки двухмоторных дальних истребителей не осталось без внимания со стороны штабов японских вооруженных сил, которые увидели в этом самолете решение проблемы недостаточной дальности полета одномоторных истребителей. Однако, когда в марте 1937 г появились официальные спецификации на такой самолет, в них не были точно определены ни состав вооружения, ни скорость, ни управляемость - в армейских верхах еще не устоялись взгляды. В результате появления этих спецификаций промышленность разработала три проекта: Накадзима Ки-37, Кавасаки Ки-38 и Мицубиси Ки-39. Учитывая большую загрузку Накадзимы и Мицубиси, проекты Ки-37 и Ки-39 были довольно скоро остановлены, зато проработка Ки-38 продвигалась на редкость гладко. Работы по самолету возглавлял Изаму Имаси. В октябре 1937 г был готов макет Ки-38, представлявший собой двухмоторный моноплан с крылом эллиптической формы в плане и с двумя двигателями жидкостного охлаждения. Работы были, правда, приостановлены, чтобы дать армии определиться в требованиях к двухмоторному истребителю.

В декабре 1937 г фирме Кавасаки было предложено начать работу над новым вариантом самолета - Ки-45, который в целом базировался на Ки-38 и должен был отвечать следующим требованиям: максимальная скорость - 540 км/ч на высоте 3500 м; боевая высота полета - 2000-5000 м; продолжительность полета - 4 часа 40 мин при скорости 350 км/ч плюс 30 минут боя; вооружение состояло из двух пушек, направленных вперед, и одного оборонительного пулемета на турельной установке; двигатели должны были быть Накадзима На-20b - лицензионный вариант 9-цилиндрового двигателя воздушного охлаждения Бристоль "Меркурий". Работы над новым самолетом, начавшиеся в январе 1938 г, возглавил Такео Дои. Первый опытный самолет (№4501) был готов через год. Он получил обозначение "армейский экспериментальный Ки-45". Самолет был оснащен двумя двигателями Накадзима На-20b мощностью 820 л.с. на высоте 3900 м. Двигатели размещались в довольно больших мотогондолах с выхлопным коллектором перед цилиндрами. Вооружение состояло из двух 7,7-мм пулеметов "тип 89" в носовой части фюзеляжа и 20-мм пушки Но-3 в обтекателе справа под фюзеляжем и одного 7,7-мм пулемета "тип 89" на подвижной установке для стрельбы назад.

Летные испытания показали излишне большое сопротивление мотогондол, кроме того они выявили трудности ручной уборки шасси и некоторые проблемы с двигателями. Для снижения аэродинамического сопротивления на втором опытном самолете (№ 4502) установили капоты, более плотно обжимавшие двигатели, а также коки винтов. На третьем опытном самолете (№ 4503) был опробован канальный кок винта, а выпуск охлаждающего воздуха происходил через щель в крыле. На этом же самолете установили электросистему уборки шасси. Несмотря на улучшение аэродинамики, скорость самолета составляла только 480 км/ч на высоте 4000 м - гораздо меньше задания. Так что Ки-45 мог рассматриваться неудачей для разработчиков. Армия решила приостановить работы по проекту для его переработки. В результате остановились работы над еще шестью опытными машинами.

Опытный Ки-45

Серийный Ки-45 КАИ

Линейка Ки-45 КАИ, второй самолет в строю имеет в носовой части 12,7-мм пулеметы

Ки-45 КАИb, в носовой части виден ствол 20-мм пушки, а под фюзеляжем - выштамповка под ствол 37-мм пушки

В апреле 1940 г фирме Кавасаки было предложено использовать 1000-сильные двигатели Накадзимы На-25 - 14-цилиндровые, двухрядные "звезды" с нагнетателем. Так как новые двигатели Накадзимы имели меньший диаметр, это позволило установить капоты по типу NACA и меньшие коки винтов. Новый самолет получил обозначение "экспериментальный Ки-45 улучшенный тип 1". Он был готов в июле 1940 г. Несмотря на то, что в первом же полете самолет потерял жалюзи капота и совершил вынужденную посадку, доработки были признаны удачными, и пять оставшихся на сборочной линии опытных машин были закончены по его образцу. Скорость самолетов достигала 520 км/ч на высоте 2500 м.

Пока армия проводила оценку проекта Ки-45, Такео Дои предложил ряд доработок самолета, которые должны были облегчить серийное производство и улучшить летные данные и управляемость. При тех же двигателях На-25 новый Ки-45 КАИ отличался более тонким фюзеляжем с новым килем, прямыми кромками крыльев, вместо эллиптических, новыми мотогондолами меньшего диаметра, заменой 7,7-мм пулеметов "тип 89" крупнокалиберными 12,7-мм пулеметами "тип 1" (Но-103), установкой рефлекторного прицела вместо телескопического. Штаб армии согласился с этими доработками в октябре 1940 г. Первый Ки-45 КАИ был готов в мае 1941 г. После испытаний трех опытных машин Кавасаки получила приказ готовить производство самолета, получившего обозначение "двухместный истребитель армейский тип 2, модель А "Торю" (Убивающий дракон)" или Ки-45 КАИ.

Первой частью, получившей "Торю", стал 5-й сентай в Касива, префектура Чиба, который получил Ки-45 КАИ в августе 1942 г., но первыми с ними пошли в бой 21-й сентай в Бирме и 16-й сентай в Китае, соответственно в октябре и ноябре 1942 г. Мощное вооружение и протектированные баки самолета сделали его популярным среди экипажей. Самолет был особенно хорош в роли штурмовика для ударов по наземным и надводным целям. Специально для таких задач на "модели В" установили в центре фюзеляжа 20-мм пушку Но-3, а в подфюзеляжной гондоле - 37-мм пушку "тип 98" с ручным заряжанием. Позже серийные Ки-45 КАИb получили 1050-сильные двигатели "армейский тип 101" - 14-цилиндровые "звезды" воздушного охлаждения (Мицубиси На-102). Двигатель отличался большей надежностью и позволил уменьшить диаметр мотогондол. Ки-45 активно использовался в Новой Гвинее, в том числе против американских торпедных катеров. Кроме того, он оказался самым опасным противником для бомбардировщиков В-24 из состава 5-й воздушной армии США. Когда В-24 перешли к ночным действиям, Ки-45 был быстро доработан на роль ночного перехватчика. На некоторые самолеты в частях технического обслуживания вместо верхнего топливного бака ставились под углом к горизонту два 12,7-мм пулемета "тип 1" (Но-103) для обстрела "животов" бомбардировщиков.

Успешность такой доработки позволила заказать на Кавасаки специальный ночной вариант истребителя. Новый Ки-45 КАИс при тех же двигателях, что и Ки-45 КАИb, получил уже полуавтоматическую 37-мм пушку Но-203 в подфюзеляжной гондоле и две 20-мм пушки Но-5 в центре фюзеляжа, установленных под углом к горизонту.

Вверху: пилоты Ки-45, отличившиеся в боях с американскими стратегическими бомбардировщиками. Внизу: часть, вооруженная перехватчиками Ки-45 КАИс готова к выполнению боевого задания

Пилоты Ки-45 проводят подготовку к перехвату американских высотных бомбардировщиков В-29 с использованием моделей

В носовой же части ставился локатор. Но технические проблемы не позволили полностью реализовать этот проект - локатор в носовой части под пластиковым обтекателем был установлен только на одном опытном самолете. Без локаторов же было выпущено 477 Ки-45КАИс, сошедших со сборочной линии Акаси, которая с сентября 1943 г единственная выпускала "Торю". С началом налетов на Японию американских В-29 резко увеличилась боевая нагрузка на сентаи с Ки-45. В восточном секторе ПВО действовали 4-й, 5-й и 53-й сентаи, в центральном - 45-й и 70-й, а позже и переведенный сюда 5-й.

Новый Ки-45-II был спроектирован под 1500-сильные двигатели Мицубиси На-112-II, но воздушный штаб решил создать на его базе одноместный истребитель Ки-96. Дальнейшее развитие Ки-45 КАИ было связано в основном с изменением состава вооружения. Например, в носу ставилась пара 12,7-мм пулеметов "тип 1" или 37-мм пушка Но-203, а под углом к горизонту либо пара 20-мм пушек Но-5, либо пара пулеметов "тип 1". Несколько выделялся специальный противокорабельный Ки-45 KAИd, вооруженный двумя 20-мм пушками Но-5 и 37-мм пушкой Но-203 для стрельбы вперед и одним 7,92-мм "тип 98" в задней части кабины. Один самолет был оснащен 75-мм противотанковой пушкой, но мощность ее отдачи оказалась слишком велика для сравнительно легкой конструкции истребителя. Всего, включая опытные машины, было выпущено 1370 истребителей "Торю".

Обучение японских пилотов приемам стрельбы

Обломки бомбардировщика В-29, выставленные на всеобщее обозрение в Токио, весна 1945 г.

Ки-96

В августе 1942 г на вооружение 5-го сентая поступил первый Ки-45 КАИа, и одновременно Такео Дои и его конструкторы приступили к работе над улучшенной версией "Торю" Ки-45-II под двигатели "Мицубиси" На-112-II мощностью 1500 л.с. По сравнению с предшественником новый Ки-45-II имел другие размеры планера - размах увеличили до 15,57 м, оперение было большей площади, что должно было улучшить управляемость при полете на одном моторе. Рабочее проектирование самолета продвигалось довольно медленно - армейская авиация не видела необходимости в новом двухместном истребителе, а Кавасаки имело в работе еще несколько проектов. Но тем не менее был выдан заказ на три опытных самолета. В декабре 1942 г воздушный штаб пересмотрел свои взгляды и приказал Кавасаки переделать самолет в одноместный истребитель. Новый проект получил обозначение Ки-96 и отличался от предшественника Ки-45 КАИ практически во всех аспектах.

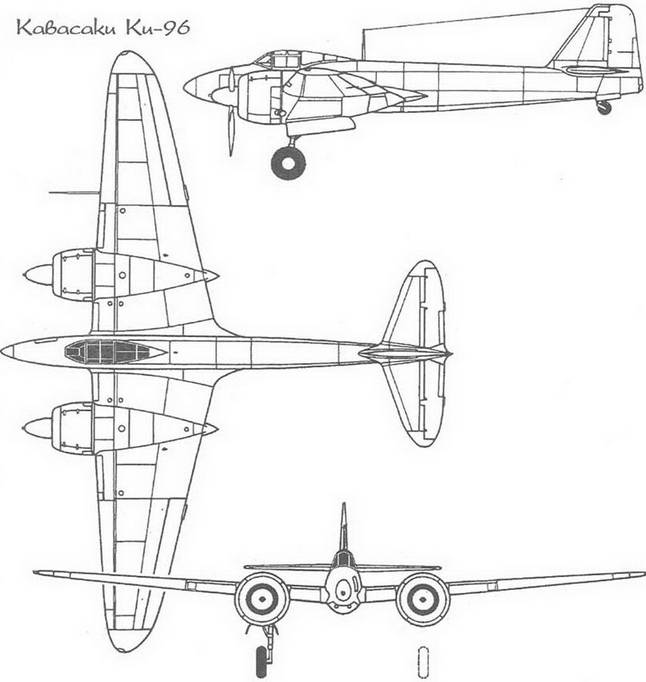

Ки-96

В 1943 г работы по Ки-96 набрали темпы, и в сентябре того же года был закончен первый опытный самолет. Так как к моменту изменений в проекте первый Ки-45-II был уже на сборке, то переделанный из него Ки-96 отличался от последующих самолетов фюзеляжем и большим фонарем кабины, а кабина стрелка была заделана. В испытаниях использовались еще два опытных самолета, с самого начала сделанные в одноместном варианте с фонарем кругового обзора. Результаты испытаний были в целом удовлетворительными: Ки-96 показал хорошую управляемость, достиг расчетных летных данных, но тем не менее еще до первого полета армейская авиация пересмотрела свои взгляды на двухмоторные одноместные истребители и Ки-96 фактически послужили только аэродинамическими прототипами для сменившего их Ки-102.

Ки-102

В то время, когда работа по двухмоторному истребителю Ки-96 была уже близка к завершению, Кавасаки в лице Такео Дои предложила воздушному штабу армии создать на базе этого самолета штурмовик, призванный заменить в частях Ки-45. В августе 1943 г воздушный штаб утвердил проект и предложил создать опытный образец нового самолета - Ки-102. Для ускорения работ Такео Дои решил сохранить планер и силовую установку от Ки-96. На Ки-102 установили дополнительное бронирование и протекторы на баки. Самолет получил мощное вооружение, состоящее из 57-мм пушки Но-401 и двух 20-мм пушек Но-5, установленных в носу, и одного подвижного 12,7-мм пулемета Но-103 в задней части кабины. Первый из трех опытных Ки-102 с двигателями Мицубиси На-112-И мощностью 1500 л.с. был облетан в марте 1944 г.

Была выпущена партия из 20 предсерийных самолетов, которые вместе с тремя опытными самолетами первоначально использовались для доводки штурмового варианта Ки-102. Управляемость и летные данные самолета были хорошими, но он был несколько неустойчив при приземлении. В результате на самолете уменьшили стояночный угол, удлинив хвостовую стойку. В таком варианте в октябре 1944 г. самолет был запущен в серию под обозначением "штурмовик армейский тип 4" (Ки-102b). Большинство выпущенных самолетов оставалось в резерве в метрополии, а в боях над Окинавой использовалось только небольшое их число.

В Японии самолет участвовал в испытаниях управляемой ракеты Igo-1-В, которую планировали использовать против кораблей союзников в случае десанта на Японские острова.

За месяц до первого полета Ки-102 воздушный штаб потребовал создать высотный вариант истребителя на базе этой машины. По этим требованиям Кавасаки уже создавала Ки-108, отличавшийся гермокабиной, что требовало для доводки много времени. В результате воздушный штаб указал просто переделать Ки-102 в вариант высотного истребителя. Шесть предсерийных Ки-102 были переделаны в высотные истребители Ки-102а, первый из которых был облетан в июне 1944 г. Внешне Ки-102а не отличался от Ки-102b, но получил двигатели Мицубиси На-112-11 Ru мощностью 1500 л.с. Двигатели были оснащены турбокомпрессорами Ru-102, позволявшими поддерживать на высоте 8200 м мощность 1250 л.с. - обычный На-122-II выдавал такую мощность на высоте 5800 м. Вооружение было изменено - Ки-102а получил 37-мм пушку Но-203 и две 20-мм пушки Но-5 в фюзеляже для стрельбы вперед, а пулемет в задней части кабины был снят. После успешного завершения испытаний шести опытных самолетов была заказана дюжина предсерийных машин, переделанных из стандартных Ки-102b. Однако до конца войны в войска поступило только 15 таких самолетов - Ки-102а так и не дошел до массового производства.

К концу 1944 г налеты американских В-29 на Японию резко усилились, и армии срочно понадобился специализированный ночной перехватчик. Так как "Торю" показал себя в этой роли довольно неплохо, воздушный штаб предложил создать вариант ночного истребителя на базе Ки-102а, так как последний являлся развитием Ки-45. Новый вариант Ки-102с получил удлиненный фюзеляж, новую кабину и переделанное хвостовое оперение. Для улучшения взлетно-посадочных характеристик площадь и размах крыла увеличили. Вращающуюся антенну локатора установили в обтекателе на фюзеляже. Вооружение состояло из двух 30-мм пушек Но-105 в носовой части и двух 20-мм пушек Но-5, установленных наклонно в центральной части фюзеляжа. Первый опытный Ки-102с был оснащен двигателями с турбокомпрессорами На-112-11 Ru. Самолет был переделан из планера Ки-102b. Его облетали в июле 1945 г, а месяц спустя полетел второй опытный самолет. Летные испытания были прерваны капитуляцией Японии.

Был в проекте и уменьшенный, более скоростной вариант Ки-102 под пару 1900-сильных двигателей Мицубиси На-104, но он так и остался на чертежной доске. Всего было выпущено 238 истребителей Ки-102, включая 215 Ки-102b.

Ки-108

Проектирование Ки-108 началось в апреле 1943 г, согласно требованиям к одноместному высотному истребителю. Так как конструкторы Кавасаки были загружены работами по еще нескольким проектам, Такео Дои для экономии времени и средств решил использовать под новый проект переделанный Ки-96. Это предложение было принято воздушным штабом. С начала велась работа над гермокабиной. Учитывая работы, проведенные на исследовательском самолете Тачикава SS-1, инженеры Кавасаки создали для Ки-108 гермокабину с двойными стеклами фонаря и герметично закрываемой дверью. Давление в кабине на высоте 10000 м должно было соответствовать высоте 3000 м.

Весной 1944 г седьмой и восьмой Ки-102b были оснащены гермокабинами и новым оперением, став прототипами Ки-108.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯЖЕЛЫХ ИСТРЕБИТЕЛЕЙ КАВАСАКИ

Оба самолета были оснащены двумя двигателями Мицубиси На-112-II Ru с турбокомпрессорами. Вооружение состояло из одной 37-мм пушки Но-203 и двух 20-мм пушек Но-5. Летные испытания машин постоянно задерживались из-за налетов американцев и проблем с турбокомпрессорами. Во время одного из первых полетов на высоте 10000 м на Ки-108 сорвало гермодверь, в результате пилот был вынужден перейти в крутое пикирование, чтобы снизиться до безопасной высоты полета. Этот случай показал, что боевые повреждения гермокабины не являются катастрофой для самолета.

Пока два Ки-108 проходили испытания, началась сборка еще двух опытных самолетов. Для улучшения высотных характеристик и маневренности Ки-108 КАИ получили удлиненный фюзеляж и крыло увеличенной площади от Ки-102с. Эти два самолета были готовы в марте и мае 1945 г. и к концу войны все еще проходили испытания.

Рис. Дмитрия Малашенко

Ки-45
