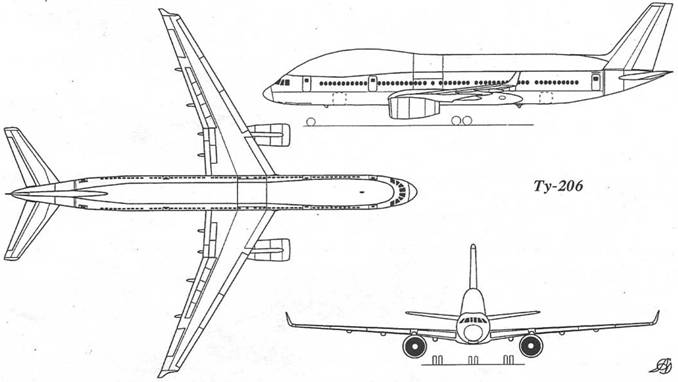

"206" (Ту-206)

Среднемагистральный пассажирский самолет, проект

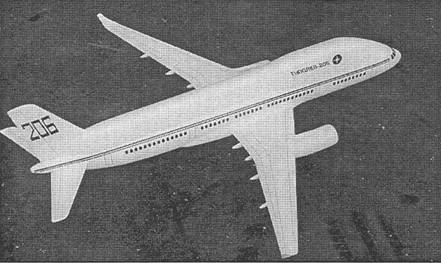

Модель Ту-206

Под обозначением Ту-206 в ОКБ ведутся работы над среднемагистральным пассажирским самолетом на базе серийного Ту-204. Двигатель ПС-92 (взлетная тяга 16400 кгс) для самолета Ту-206 разрабатывается на базе серийного ПС-90А. Двигатель может работать как на СП Г, так и на керосине. Применение СПГ должно позволить, по оценкам специалистов, по сравнению с Ту-204: добиться улучшения экологического воздействия на окружающую среду за счет вредных выбросов NO в 1,5 раза, СО на 20%, суммарного снижения токсичных выбросов в 4 раза, снижения расходов на топливо в 2 раза. Ту-206 должен будет иметь следующие основные данные:
Максимальная взлетная масса – 110750 кг
Полезная нагрузка: максимальная – 25200 кг; нормальная – 19200 кг
Масса топлива: СПГ – 22500 кг; керосин – 5500 кг
Количество пассажиров - 210 чел
Дальность полета: при максимальной полезной нагрузке – 3600 км; при нормальной полезной нагрузке – 5300 км
Крейсерская скорость полета – 800-850 км/ч
Крейсерская высота полета – 10600-11600 м
Потребная длина ВПП – 2500 м
Категория посадки по ICAO – III

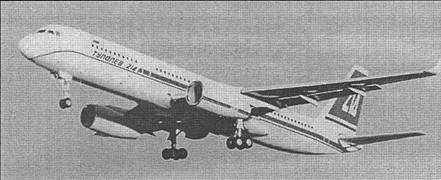

"214" (Ту-214)

Среднемагистральный пассажирский самолет, серийный

Модификация Ту-204-100, увеличена взлетная масса до 110,75 тонны, усилена конструкция планера, введен дополнительный топливный бак в центроплане. Дальность полета доведена до 6300 км. Самолет производится в Казани на КАПО им. Горбунова. Первая машина производства КАПО совершила первый полет 21 марта 1996 года. К производству Ту-214 (Ту-204-200) приступило АО "Авиастар" – первая серийная машина имеет № 64036. В настоящее время самолет заканчивает в полном объеме сертификационные испытания.

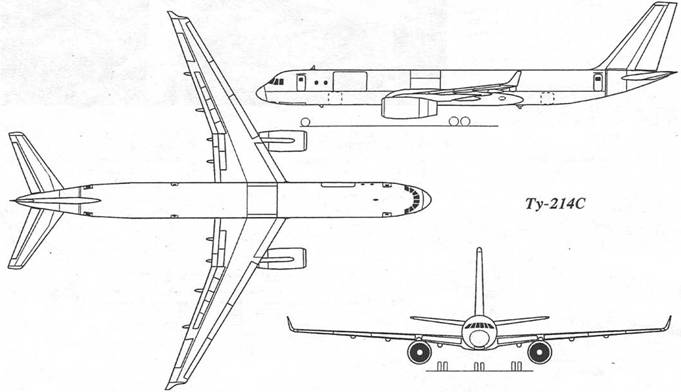

Ту-214С (Ту-204-2000 – грузовой самолет на базе Ту-214, в производстве.

Ту-214СЗ (Ту-204-200СЗ) – конвертируемый самолет на базе Ту-214, предназначен для использования в вариантах: пассажирском; смешанном (грузопассажирском); грузовом. Проект самолета получил серебряную медаль на международной выставке в Брюсселе. Самолет патентуется в ряде стран. Предусмотрена перевозка грузов в стандартных контейнерах типа LD3-46. (см. Ту-204-200СЗ)

"224" (Ту-224)

Среднемагистральный пассажирский самолет, проект

Вариант Ту-214 с двигателями фирмы Роллс-Ройс и западной авионикой.

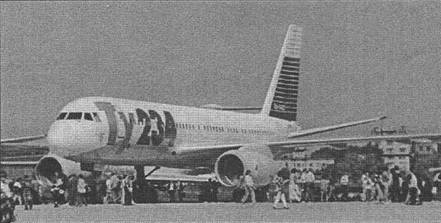

"234" (Ту-234)

Среднемагистральный пассажирский самолет, серийный

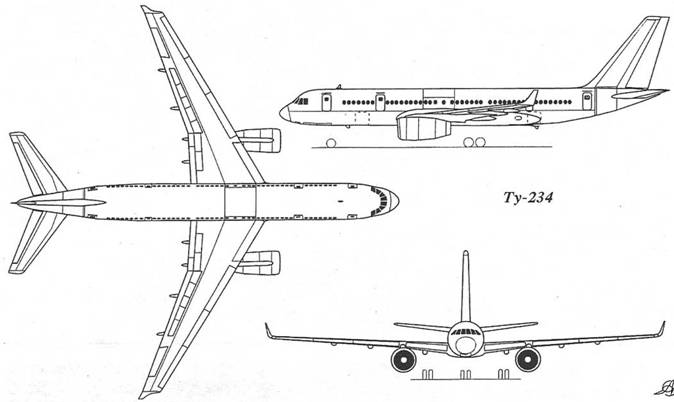

Ту-234 (Ту-204-300) – модификация Ту-204 с укороченным фюзеляжем на 160 пассажиров. Может эксплуатироваться с аэродромов, имеющих тонкое бетонное покрытие и короткую ВПП. Дальность полета до 9000 км. Первым самолетом Ту-234 стал переоборудованный в 1994 году первый Ту- 204 № 64001. Переделанный самолет испытаний не проходил. В настоящее время первый серийный самолет данной модификация построен на "Авиастаре" и готовится к испытаниям.

"230" (Ту-260)

Гиперзвуковой ударный самолет

В СССР в начале 70-х годов начались работы по нескольким проектам гиперзвуковых ударных самолетов различного назначения и класса (межконтинентальные стратегические, фронтовые и т.д.) В ОКБ прорабатывалось два направления по ГПУС: ударная машина, рассчитанная на крейсерскую скорость, соответствующую М=4 и на крейсерскую скорость М=6.

Первым в ряду туполевских ГПУС был проект, получивший обозначение "230" (Ту-260). Проектирование началось в 1983 году, ведущим по теме был назначен Ю.А. Фазылов, общее руководство осуществляли А.А. Туполев и А.Л. Пухов. Эскизный проект по самолету "230" был готов в 1985 году, в проработке находилось несколько вариантов аэродинамических компоновок самолета. В качестве базовой компоновки ОКБ приняло компоновку самолета-бесхвостки с треугольным крылом, близкую к проектам Ту-144 и Ту-244. В одном из вариантов проекта силовая установка состояла из 4-х комбинированных ТРД типа Д-80, максимальный запас топлива составлял 106000 кг. При этом взлетная масса самолета получалась 180000 кг. Крейсерская расчетная скорость самолета "230" на большой высоте соответствовала М=4. Высота крейсерского полета 25000-27000 м. Дальность полета 8000-10000 км. Продолжительность полета – 2,3 ч.

"360" (Ту-360)

Гиперзвуковой ударный самолет

Под этим обозначением в ОКБ в 80-ые годы велись проектные работы по теме гиперзвукового межконтинентального ударного самолета, рассчитанного на крейсерскую скорость, соответствующую М=6.

Руководителем темы был назначен В.А. Андреев, занимавшийся разработкой в ОКБ проектов самолетов с силовыми установками, работающими на СПГ и жидком водороде. Перед разработчиками была поставлена задача проработать возможность создания самолета, способного обеспечить дальность полета 15000 км на скорости, соответствующей М=6 с боевой нагрузкой 10000 кг. Компоновочно проект самолета был близок к проекту "230" и отличался от него размерами, массой и силовой установкой. Согласно эскизного проекта силовая установка самолета должна была состоять из 6-ти комбинированных двигателей типа ТРД/ ПВРД; топливо – жидкий водород. Вооружение размещалось в двух больших фюзеляжных отсеках. Взлетная масса самолета получалась около 350000 кг. По оценкам ОКБ на крейсерской скорости полета, соответствующей М=6, дальность полета получалась 8000 км.

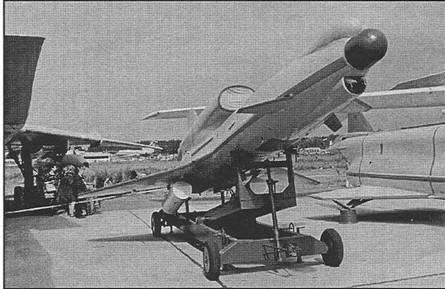

"243" (Ту-243 "Рейс-Д", ВР-3Д, "Рейс-ДМ", ВР-3ДМ)

Комплекс беспилотной тактической разведки. Беспилотный самолет-мишень

Под обозначением самолет "243" в ОКБ с начала 80-х годов шла разработка модернизированного варианта беспилотного тактического разведчика "143" "Рейс" (ВР-3). С 1999 года комплекс Ту-243 "Рейс-Д" (ВР-3Д) начал активно эксплуатироваться в вооруженных силах России. Комплекс предлагается на экспорт. Подробно о комплексе "Рейс-Д" было рассказано ранее.

На базе комплекса Ту-143 в 80-е годы ОКБ разработало комплекс беспилотного самолета-мишени "Рейс-М" (М-143, ВР-3М). Мишень изготовлялась путем доработки серийных разведчиков Ту-143, мишени с успехом эксплуатируются в войсках. В настоящее время ОКБ провело работы по аналогичной модернизации комплекса Ту-243 "Рейс-Д" (ВР-3Д).

Комплекс беспилотного самолета-мишени "Рейс-ДМ" (М-243, ВР-3ВДМ) спроектирован на базе серийного беспилотного комплекса воздушной разведки "Рейс-Д" и близок к нему по составу элементов и летно-тактическим характеристикам. Комплекс предназначен для отработки вооружения и обучения личного состава при поражении воздушных целей средствами наземного, корабельного и воздушного базирования. Производство комплекса передано на Кумертауское авиационное объединение.

Комплекс обеспечивает имитацию воздушной цели с ЭПР от 0,2 до 30 м² на высотах от 50 до 5000 м и скорости полета 600-940 км/ч, что соответствует характеристикам практически всех типов ударных самолетов и дозвуковых крылатых ракет.

Комплекс может применяться в любое время суток. Беспилотный самолет-мишень может осуществлять полет со стабилизацией высоты, скорости и направления. Программный полет с изменением высоты, направления и скорости полета выполняется в автономном режиме. Самолет-мишень может пролетать несколько раз над одной заданной точкой или несколькими заданными точками на определенной высоте и скорости, сбрасывая по программе тепловые ловушки и пассивные радиоэлектронные отражатели. Возможен полет с огибанием рельефа местности на малой высоте, в том числе и горного рельефа. В полете возможно осуществление подсветки траектории с помощью трассеров белого огня, которые установлены на законцовках крыла. Имеется возможность дополнительной установки целевого оборудования на борт самолета-мишени, расширяющей возможности комплекса по номенклатуре помеховых средств.

По своему составу комплекс в основном базируется на отработанных элементах серийного комплекса беспилотной разведки "Рейс-Д" и его объем отличается лишь в части новых выполняемых тактических задач. В комплекс входят беспилотный самолет-мишень "Рейс-ДМ" (Ту-243ДМ, ВР-3ВДМ), самоходная пусковая установка (СПУ), транспортно-заряжающая машина (ТЗМ), подвижной контрольно-проверочный комплекс и комплекс технологического оборудования.

Основные летно-технические данные самолета-мишени

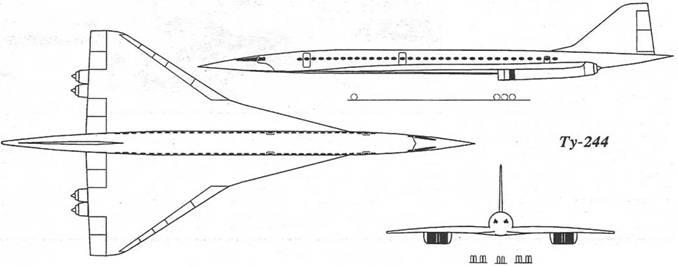

"244" (Ту-244)

Сверхзвуковой пассажирский самолет второго поколения (СПС-2), проект

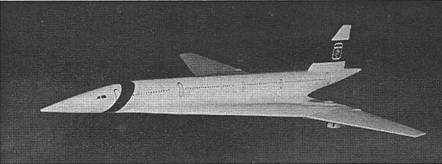

Модель Ту-244

Начало работ над сверхзвуковым самолетом второго поколения СПС-2 в ОКБ можно отнести приблизительно к 1971-1973 году. Основываясь на опыте разработки Ту-144, "Конкорда", а также проектов американских СПС, ОКБ в 1973 году подготовило аванпроект СПС-2, получившего обозначение Ту-244. При проработках проекта во главу угла ставилась задача получения конкурентоспособного по отношению к находившимся в эксплуатации и в разработке магистральным дозвуковым пассажирским самолетам. Конкурентоспособность такого самолета (по сравнению с обычным дозвуковым лайнером) должна была обеспечиваться экономической эффективностью, экологической приемлемостью и удобствами для пассажиров.

При этом экономическая эффективность (меньшие удельные затраты) обуславливалась большей производительностью СПС-2, чем у дозвуковых машин (за счет скорости), что должно было обеспечить перевозку растущих пассажиропотоков меньшим количеством самолетов, по сравнению с парком дозвуковых самолетов. Разница в стоимости необходимого количества тех и других пассажирских самолетов и в затратах на их эксплуатацию должна была компенсировать для авиаперевозчиков увеличение затрат на топливо, связанное с использованием менее экономичных СПС-2. Экологическая приемлемость СПС-2 во многом определяла успех или неуспех проекта. Решение этой проблемы было связано с определением уровня экологического воздействия СПС-2 на окружающую среду (звуковой удар, шум на местности, эмиссия вредных веществ, в том числе влияние выбросов на озоновый слой).

Все эти проблемы в той или иной степени стояли и при создании СПС-1, но в момент их начального проектирования (первая половина 60-х) годов, к ним относились не как к основным. Основная задача стояла в создании и внедрении в эксплуатацию реально летающего СПС. Работы по СПС-2 велись и ведутся в ОКБ вот уже в течение 25 лет. За эти годы было подготовлено несколько различных проектов Ту-244, отличавшихся друг от друга аэродинамической компоновкой, конкретными конструктивными решениями по планеру, силовой установке и летно-техническими данными. Основным отличием подготовленных проектов СПС-2 от СПС-1 стал более высокий уровень аэродинамических характеристик самолета, большая экономичность силовых установок, а также возрастание их массогабаритных параметров, при обеспечении перевозки большего количества пассажиров на большие дальности полета. Работами по СПС-2 в ОКБ долгие годы руководил непосредственно А.А. Туполев. В настоящее время Главным конструктором по теме СПС- 2 является А.Л. Пухов, техническое руководство по работам над Ту-244 осуществляет М.И. Казаков.

Один из первых проектов ОКБ самолета Ту-244 стал проект 1973 года с четырьмя двигателями с взлетной тягой по 37500 кгс с удельным расходом топлива на крейсерском сверхзвуковом режиме 1,23 кг/кгс×час. По проекту взлетная масса самолета достигала 360 тонн, коммерческая нагрузка 30 тонн (в различных вариантах компоновок пассажирских салонов могло размещаться от 264 до 321 пассажира). Площадь крыла достигала 1100 м². На крейсерской скорости 2340 км/ч самолет с нормальной коммерческой нагрузкой должен был иметь дальность полета 8000 км. По своей схеме этот проект являлся дальнейшим развитием Ту-144. Основные усилия при разработке аэродинамической компоновки были направлены на увеличение значений К_макс с целью получения заданной дальности полета. С этой целью на самолете уменьшили относительные мидели фюзеляжа и мотогондол, применили крыло увеличенной площади и удлинения, применили механизацию передней кромки крыла в виде отклоняемых носовых частей (отклонение предусматривалось на дозвуковых режимах), расположили раздельные мотогондолы с осесимметричными воздухозаборниками за линией максимальных толщин крыла, оптимизировали форму поверхности крыла с учетом интерференции с мотогондолами и т.д. В результате удалось при продувках моделей получить крейсерское Кмакс=8,75-9,0 на М=2,2 и на дозвуковом режиме К_макс=14,8.

В конце 1976 года появилось решение ВПК при СМ СССР по СПС-2, определявшее порядок разработки и основные данные Ту-244. Согласно этому решению на первом этапе предполагалось проектирование СПС-2 сравнительно небольших размеров с взлетной массой 245-275 тонн, площадью крыла 570-750 м² и с двигателями со взлетной тягой 22500-27500 кгс. В дальнейшем планировался переход к СПС-2 более крупных размерностей. К 1985 году ОКБ подготовило техническое предложение по Ту-244 с четырьмя двигателями изменяемого цикла (ДИЦ) с взлетной тягой по 24000 кгс. Проект предусматривал создание Ту-244 в параметрах несколько больших размерностей, чем Ту-144Д: взлетная масса 260 тонн, площадь крыла 607 м², количество пассажиров – 150-170. Расчетная дальность полета 7000-10000 км. Крейсерское расчетное аэродинамического качества на сверхзвуке для проекта определилось в 8,65. Особенностью проекта стало применение двигателей ДИЦ в сочетании с укороченными по сравнению с Ту-144 воздухозаборниками. Применение ДИЦ позволяло в наибольшей степени оптимизировать работу силовой установки на различных режимах полета и давало возможность выполнять высокоэкономичный дозвуковой полет над зонами с высокой плотностью населения.

Техническая сложность и возрастающая стоимость программ создания СПС-2 заставили ведущие авиастроительные фирмы США, Великобритании, Франции, Германии, Италии, Японии и СССР (России) начиная с конца 80-х годов координировать свои исследования по СПС-2 прежде всего в области экологического воздействия, а также в оценке потребности человечества в СПС и определении их рациональных параметров (следует отметить, что подобное сотрудничество осуществлялось и раньше: начиная с середины 60-х годов между СССР и Францией было налажено, хотя и в ограниченных объемах, сотрудничество по некоторым проблемам создания СПС-1). В начале 90-х годов с целью решения проблем создания СПС-2 на международном уровне оформилась так называемая "Группа Восьми", включавшая фирмы "Боинг", МакДоннелл-Дугласс", "Бритиш Аэроспейс", "Аэроспасьяль", "Дойче Аэроспейс Эрбас", "Аления", Объединение Японских авиационных корпораций и ОАО АНТК им. АН. Туполева.

На основании предыдущих проработок по СПС-2, учитывая перспективы как российского, так мирового рынка для будущих СПС, в тесном контакте с ведущими российскими отраслевыми научными центрами (ЦАГИ, ЦИАМ, ВИАМ, ЛИИ) ОКБ продолжало в 90-ые годы работать над различными аспектами проекта СПС-2. Ко второй половине 90-х годов облик будущего российского СПС-2 Ту-244 более менее сложился, хотя в ходе дальнейшего развития проекта (первый полет Ту- 244 возможен при нормальном развитии работ не ранее чем через пять-десять лет). Базовая аэродинамическая схема "бесхвостка", силовая установка из четырех ТРД в раздельных мотогондолах, взлетная масса 320-350 тонн, крейсерская скорость М=2,0-2,05. Выбранные взлетная масса, габариты и пассажировместимость (250-300 и более пассажиров) позволяют обеспечить конкурентоспособность с дозвуковыми самолетами (такими, как Боинг 747 и А 310), имеющими 300-500 мест. Компоновка Ту-244 подчинена обеспечению высокого аэродинамического качества как в сверхзвуковом крейсерском полете (до 9 и более), так и на дозвуковых режимах полета (до 15-16), а также на взлетно-посадочных режимах для снижения уровня шума и создания повышенного комфорта для пассажиров. Крыло трапециевидной формы в плане с наплывом имеет сложную деформацию срединной поверхности и переменный профиль по размаху.

Управление по тангажу и крену, а также балансировка обеспечиваются элевонами, передняя кромка снабжена механизацией типа отклоняемых носков. По сравнению с Ту-144 базовая часть крыла имеет значительно меньший угол стреловидности по передней кромке, при сохранении большой стреловидности наплывной части, что обеспечивает компромисс между крейсерскими полетами на больших сверхзвуковых скоростях и на дозвуке. Конструкция крыла близка к Ту-144. Предусматривается широкое использование композитов в конструкции крыла, фюзеляжа, оперения, мотогондол, что должно обеспечить снижение массы планера на 25-30%. Как и на Ту-144, вертикальное оперение имеет двухсекционный руль и конструктивно подобно крылу. Фюзеляж состоит из гермокабины, носового и хвостового отсека. Для выбранной пассажировместимости 250-320 человек оптимальным явился фюзеляж шириной 3,9 м и высотой 4,1 м. На Ту-244 отказались от отклоняемой носовой части фюзеляжа. Остекление кабины экипажа дает необходимый обзор в полете, а на взлетно- посадочных режимах требуемая видимость обеспечивается системой оптико-электронного обзора. Увеличение массы самолета потребовало изменить схему шасси, в отличие от Ту-144, на Ту-244 шасси состоит из одной передней и трех главных стоек, из которых наружные имеют трехосные тележки и убираются в крыло, а средняя стойка имеет двухосную тележку и убирается в фюзеляж. Взлетная тяга каждого двигателя определяется в 25000 кгс, с типом пока полной ясности нет: рассматриваются и ДИЦ, и обычные двухконтурные ТРД с эжекторным соплом, обеспечивающим шумопоглощение на взлете и посадке. Системы и оборудование Ту-244 должны разрабатываться с учетом опыта по Ту-160 и Ту-204.

Стремясь обеспечить гибкость подхода к проблеме СПС-2, в ходе работ по проекту в ОКБ было подготовлено несколько возможных проектов Ту-244, отличающихся массами, габаритами, пассажировместимостями и незначительными отличиями в компоновочном и конструктивном плане. В одном из последних вариантов Ту-244, предложенных ОКБ, речь идет о самолете с взлетной массой 300 тонн, площадью крыла 965 м², четырьмя ТРДД с взлетной тягой по 25500 кгс и с пассажировместимостью 254 человека. Расчетная практическая дальность полета на сверхзвуке с нормальной коммерческой нагрузкой равняется 7500 км.

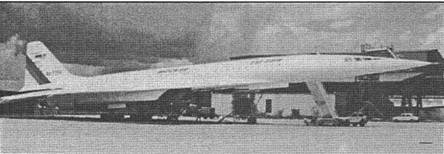

Ту-144ЛЛ

Весомым вкладом России в разработку СПС-2 стало создание на базе серийного Ту-144Д летающей лаборатории Ту-144ЛЛ "Москва". Работа по Ту-144ЛЛ шла в рамках международного сотрудничества с США, при активном финансировании со стороны американцев. Для переделки в летающую лабораторию был выбран серийный Ту-144Д № 08-2 (бортовой № 77114), на котором двигатели РД-36-51А заменили на двигатели НК-321 (модификация НК-32 самолета Ту-160), установили новые мотогондолы с доработанными воздухозаборниками, провели усиление крыла, доработали топливную и другие системы, установили на борт большое количество контрольно-записывающей аппаратуры. 29 ноября 1996 года состоялся первый полет Ту-144ЛЛ. В ходе проведенных 27 полетов по совместным исследовательским программам, было выполнено восемь уникальных экспериментов по определению распределения давления и коэффициента трения, параметров пограничного слоя, распределению температур по поверхности планера, тепловому режиму внутри силовой установки, шуму внутри салона и акустическим нагрузкам на элементы конструкции. Получены впервые в мире результаты по влиянию земли на взлетно-посадочные характеристики крыла малого удлинения большой площади при полетах над ВПП на сверхмалых высотах. Оценка летных характеристик самолета, в том числе характеристик устойчивости и управляемости, проводилась несколькими экипажами летчиков-испытателей, в трех полетах принимали участие американские летчики-испытатели из НАСА.

Основные проектные данные Ту-244 по состоянию на 1999 год

"245" (Ту-245)

Дальний многорежимный ракетоносец-бомбардировщик, проект

Проект дальнейшего развития самолета Ту-22М-3.

"300" (Ту-300)

Беспилотный тактический ударный самолет.

Ту-300

 Работы по БПЛА тактического ударного назначения начались в 1982 году, когда ОКБ им. П.О. Сухого получило задание на разработку ударного БПЛА, получившего обозначение "Коршун", который должен был входить в оперативно-тактический комплекс фронтового звена. В ОКБ Сухого подготовили первоначальный проект БПЛА. После обсуждений предложенного проекта руководство МАП в 1983 году решает передать тему на ММЗ "Опыт", имевшего значительный опыт в области проектирования и доводки беспилотных комплексов различного назначения. В туполевском ОКБ тема получает обозначение самолет "300" (Ту-300), официальное "Коршун-У". Новый БПЛА в ОКБ проектируется заново с учетом опыта проектирования дозвуковых тактических и оперативно- тактических БПЛА (Ту-143, Ту-141), от суховского проекта остается только название "Коршун". В 1991 году начались летные испытания БПЛА Ту- 300. Для Ту-300 ОКБ выбрало хорошо проверенную схему "бесхвостки" с передним дестабилизатором и треугольным крылом с элевонами, с размещением воздухозаборника над фюзеляжем и двигателем в хвостовой части фюзеляжа. В хвостовой части над соплом двигателя в обтекателе размещается парашютная система спасения БПЛА. Старт Ту-300 с пусковой установки осуществляется с помощью двух твердотопливных ускорителей. В носовой части БПЛА размещается аппаратура, обеспечивающая целевое применение Ту-300. Целевая нагрузка может размещаться в фюзеляжном грузоотсеке и на подфюзеляжном узле внешней подвески. Ту-300 неоднократно представлялся на выставках в Жуковском (Мосаэрошоу и МАКС).
