F-111016.jpg F-111018.jpg

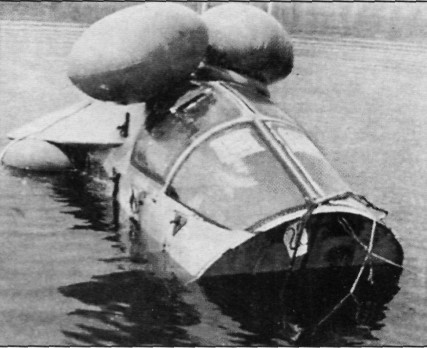

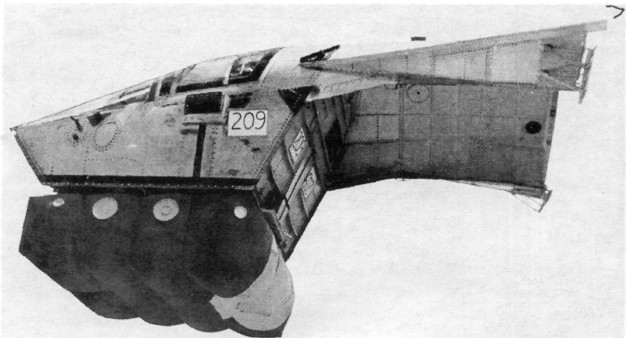

Отделяемая кабина F-111 Испытания кабины F-111 на приводнение
F-111017.jpg F-111021.jpg

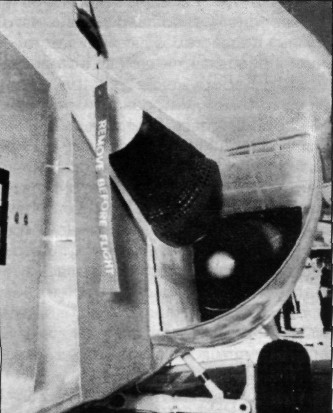

Воздухозаборник F-111. Виден подвижный конус. Угол установки плиты, отсекающей пограничный слой, также меняется Хвостовой конус и двигатели F-111
F-111019.jpg F-111020.jpg

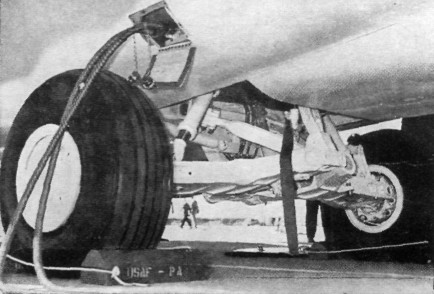

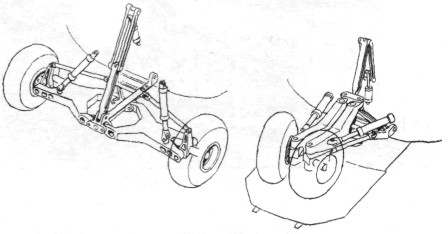

Основные стойки шасси и схема их уборки

Создание уникальной, даже по меркам сегодняшнего дня, спасательной системы потребовало огромного объема исследовательских, экспериментальных и опытных работ. Натурные модели кабины сбрасывались с самолетов В-52. В марте 1967 г. были проведены испытания на выживание - капсула с людьми болталась в водах Северной Атлантики 72 часа. К началу испытаний первых прототипов спасательную систему еще не отработали, поэтому первые 11 опытных F-111А и три F-111В оснащались катапультируемыми креслами Дуглас «Эскапак».

Ширина кабины 1,52 м, основные навигационные и радиолокационные индикаторы расположены в правой части приборной доски, пилотажно-навигационные приборы - в левой. Фонарь кабины - двустворчатый, индивидуальные для каждого члена экипажа створки откидываются вверх. Кабина снабжена экраном, который в момент ядерного взрыва автоматически раскрывается, защищая летчиков от светового и теплового воздействия взрыва.

Система управления гидравлическая бустерная необратимая. В качестве исполнительных механизмов используются гидроприводы. В контур управления включена автоматическая элекрогидравлическая система демпфирования колебаний по трем осям. Управление по тангажу осуществляется синхронным отклонением половинок стабилизатора, по крену - до углов стреловидности крыла 45 град - интерцепторами, при больших углах стреловидности - дифференцированным отклонением половинок стабилизатора. Управление по курсу - традиционное, посредством руля направления.

Шасси трехопорное с носовой опорой, рассчитано на эксплуатацию самолета с грунтовых ВПП. Носовая двухколесная стойка шасси убирается вперед, основные одноколесные стойки убираются в отсек, расположенный между воздухозаборниками двигателей. Основные опоры шасси представляют собой единую конструкцию, выпуск и уборка обеих стоек осуществляется одним гидроцилиндром. В полете створка отсека основных опор шасси может отклоняться вниз, выполняя функции аэродинамического тормоза.

Расположенные под неподвижными частями крыла воздухозаборники двигателей снабжены подвижными конусообразными телами. Управление воздухозаборниками осуществляется автоматически в зависимости от числа М.

На самолете были установлены два ТРДД Пратт-энд-Уитни TF-30P-1 взлетной тягой по 8165 кг без форсажа и 13500 кг с форсажем. Двигатель имеет коэффициент двухконтурности 1,3. Двигателями TF-30P-1 оснащались прототипы и первые 30 серийных самолетов F-111А. Сопла - эжекторного типа. Запуск двигателя производится с помощью сжатого воздуха, подаваемого от внешнего источника. Запуск второго двигателя - за счет отбора сжатого  воздуха от компрессора работающего двигателя. Предусмотрена возможность запуска ТРДДФ от порохового стартера. Двигатели крепятся к Т-образной балке, являющейся основным силовым элементом конструкции планера. Демонтаж двигателей осуществляется с помощью встроенных лебедок через большие люки в нижней поверхности фюзеляжа.
