Су-25ТМ

ШТУРМОВИК СУ-25ТМ (СУ-39)

РАЗМЕРЫ. Размах крыла - 14,36 м; длина самолета (со штангой ПВД) -15,53 м; высота самолета - 5,20 м; площадь крыла - 30,10 м².

МАССЫ И НАГРУЗКИ, кг. Максимальная взлетная - 20500 (Су-25Т -19500), нормальная взлетная - 16500, максимальная боевая нагрузка - 5000 (Су-25Т - 4400), топлива во внутренних баках 3840.

СИЛОВАЯ УСТАНОВКА. Самолет оснащен двумя ТРД Р-195 (2x4300 кгс), имеющими уменьшенную ИК-заметность. В перспективе предполагается установка на штурмовик более мощных и экономичных ТРДД.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость 950 км/ч; радиус действия с боевой нагрузкой 2000 кг: у земли 400 км, на большой высоте 700 км; перегоночная дальность (с двумя ПТБ по 1150 л и двумя - по 800 л) 2250 км; рабочий потолок 10000 м; посадочная скорость 230 км/ч; длина разбега 650 м; длина пробега 750 м; максимальная эксплуатационная перегрузка 6,5.

ОБОРУДОВАНИЕ. Самолет Су-25Т оснащен системой управления вооружением СУВ-25Т "Восход", предназначенной для распознавания и автоматического сопровождения малоразмерных подвижных целей (танков, автомобилей, катеров и т.п.), целеуказания и автоматического наведения УР, а также для обеспечения стрельбы НАР и пушки. В состав комплекса входит круглосуточный автоматический прицельный комплекс "Шквал" (размещен в носовой части самолета и включает телевизионную аппаратуру, сопряженную с блоком автоматического слежения за целью, а также лазерный дальномер-целеуказатель), система отображения информации (СОИ), центральная цифровая вычислительная машина, информационный комплекс вертикали и курса, доплеровский измеритель скорости и сноса, радиовысотомер, радиосистемы ближней и дальней навигации.

Су-25ТМ имеет усовершенствованный оптико-телевизионный прицельный комплекс "Шквал-М", осуществляющий поиск и корреляционное опознавание цели в режиме сканирования.

Имеется режим автоматического полета к цели с точным выходом по времени: между отдельными самолетами выдерживается строго определенный временной интервал, что позволяет проводить четко скоординированную групповую атаку с различных направлений.

Другим новым элементом, введенным в комплекс БРЭО штурмовика Су-25ТМ, является подвесная радиолокационная станция сантиметрового диапазона "Копье-25", являющаяся вариантом многоцелевой станции "Копье", установленной на истребителе МиГ-21-93. РЛС позволяет применять самолет по широкому кругу воздушных, наземных и морских целей.

Еще одним вариантом комплектации является контейнер с тепловизионным оборудованием.

Навигационный комплекс самолета Су-25ТМ дополнен блоком спутниковой навигации А-735. Обеспечен выход на цель в автоматическом режиме с точностью до 15 м вне зависимости от дальности полета. Бортовой информационный комплекс обеспечивает возможность длительного полета на сверхмалых (до 15 м) высотах.

Усовершенствованный комплекс РЭБ, примененный на Су-25ТМ, включает встроенное и подвесное оборудование в контейнерном исполнении. В его состав входят:
-   станция радиотехнической разведки, служащая для пеленгации всех типов РЛС противника, работающих в диапазоне 1,2-1,8 Ггц, а также определение наиболее опасной цели, ее координат и дальности до нее;
-   малогабаритная станция активных радиотехнических помех, создающая уводящие, шумовые, мерцающие и перенацеливающие на подстилающую поверхность помехи;
-   станция оптико-электронных помех "Сухогруз";
-   устройство выброса ложных целей с комплектом 192 помеховых патрона;
-   авиационные ложные цели для вскрытия и и дезориентации комплексов ПВО противника, БРЛС самолетов и ракет с ГСН всех типов.

ВООРУЖЕНИЕ штурмовика Су-39 общей массой до 6000 кг размещается на 10 подкрыльевых узлах внешней подвески и может включать:
-   до 16 сверхзвуковых противотанковых ракет "Вихрь" ("Вихрь-М");
-   до четырех ракет класса воздух-поверхность Х-25МЛ/МТП/МТ/МП;
-   две ракеты Х-29Л/Т/ТЕ, Х-58, X-31П/ПД/А/АД или Х-35;
-   до восьми ракет С-25Л;
-   две ракеты класса воздух-воздух малой дальности Р-73;
-   две ракеты воздух-воздух средней дальности Р-27Р/Т или РВВ-АЕ;
-   две КАБ-500Л/Кр/Кр-ОД;
-   до восьми блоков НАР С-8, С-13, С-24Б/ОФМ, С-25ОФ/ОФМ;
-   до 32 свободнопадающих авиабомб калибром 100 кг или до восьми - калибром 250 или 500 кг;
-   до четырех подвесных пушечных установок СППУ-22-1 или СППУ-687.

Пушечное вооружение состоит из встроенной неподвижной установки НППУ-8 с пушкой ГШ-30 (30 мм, боекомплект 200 патронов), размещенной под фюзеляжем, а также двух-четырех подвесных пушечных установок СППУ-687 с пушкой ГШ-301 (30 мм, боекомплект 150 патронов на каждую установку).

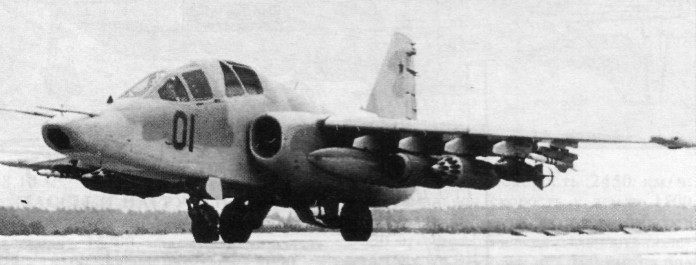

Штурмовик Су-25Т с фальшивой второй кабиной по образцу Су-25УБ, нарисованной на гарготе
