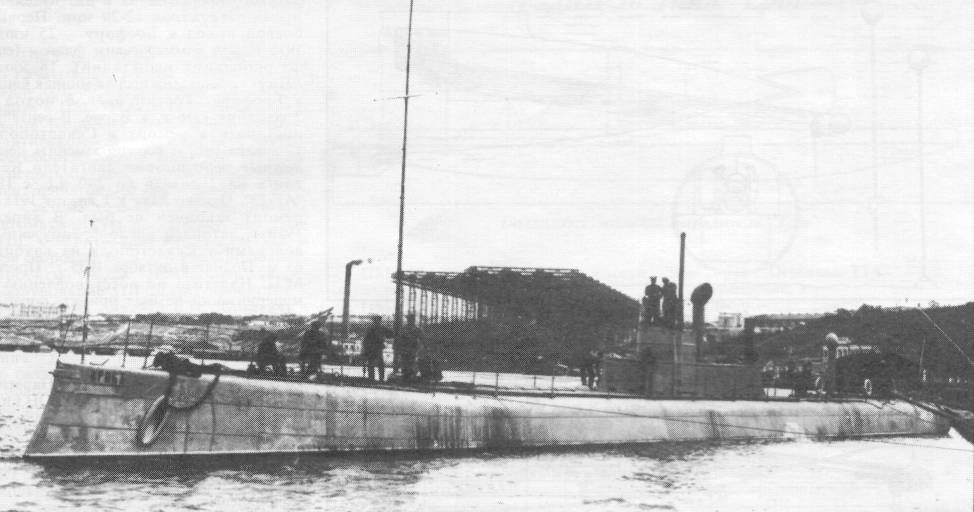

Подводный минный заградитель "Краб"

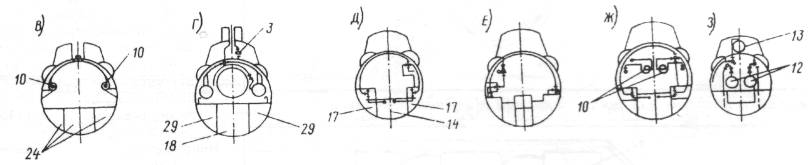

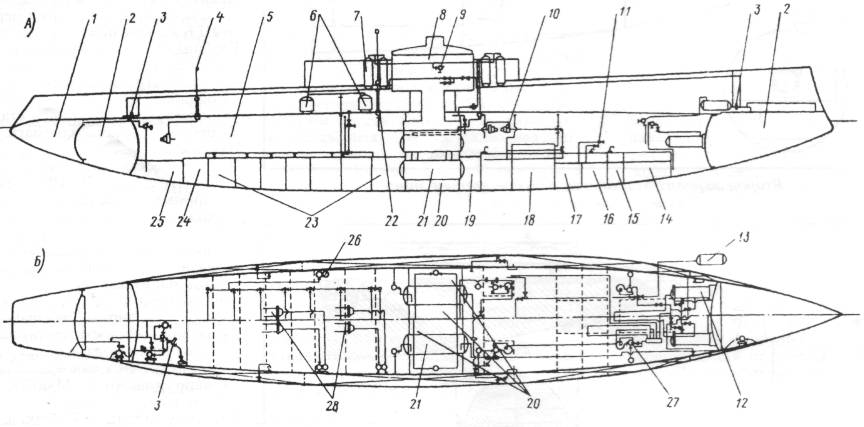

Подводный минный заградитель "Краб": а, б - схема судовой вентиляции, цистерн, водяного трубопровода; в, г, д - сечения 100, 59, 34 шп.; е, ж, з - сечения 78, 58 и 23 шп

1 - дифферентная цистерна; 2 - балластная цистерна; 3 - клинкеты; 4 - колпаки; 5 - отделение керосиномотора и электромотора; 6, 7 - расходные керосиновые и уравнительные цистерны; 8 - рубка; 9 - краны управления; 10 - вентиляторы; 11 - стопорные клапаны; 12 - торпедные аппараты; 13 - носовая дифферентная цистерна; 14 - запасные торпеды; 15, 16 - цистерны замещения и питьевой воды; 17 - провизионная кладовая; 18 - аккумуляторы; 19 - трюм; 20 - главная цистерна: 21 - емкости высокого давления; 22 - клапан; 23. 24 - керосиновые и запасная цистерны; 25 - помповое отделение; 26 - кингстоны; 27 - электропомпы; 28 - охладители керосиномоторов; 29 - цистерна для масла
