Дальность плавания

(при скорости хода, уз), мили :

-   надводная..............................7300 (15)

-  подводная .............................. 200 (7,5)

Вооружение:

торпедное:

-       число х калибр носов. ТА, мм . 6 х 450

-    число х калибр кормов. ТА, мм 1 х 450

-        число х калибр травер. ТА, мм 10 х 450

артиллерийское:

-      число х калибр АУ, мм........ 2 х 152

-      число х калибр АУ, мм.........4 х 102

минное:

-       число мин заграждения................. 150

Проект 2800-тонного подводного крейсера Балтийского завода

В "Программе судостроения подводных лодок 1915г.", наряду с ПЛ типов "Б-1", "В-1" и "Г-1", предусматривалась постройка двух опытных ПЛ по особым заданиям.

Согласно первоначальному ТЗ, это должны были быть быстроходные эскадренные ПЛ, способные действовать совместно с соединениями НК. Торпедное вооружение должно было включать 18 ТА (4 носовых и 2 кормовых трубчатых калибра 533-мм, 6 траверзных трубчатых калибра 533-мм и 6 бортовых решетчатых).

Артиллерийское вооружение: 2 х 100-мм орудия, 1 х 75-мм зенитное орудие, 2 пулемета.

Проект ПЛ Балтийского завода, разработанный согласно этому ТЗ, предусматривал следующие ТТХ: водоизмещение (подводное/надводное) 1998/ 2725 т; запас плавучести 36%, торпедное вооружение 4 носовых и 2 кормовых трубчатых ТА и 8 решетчатых ТА системы Джевецкого; артвооружение -2 х 130-мм орудия и 1 х 77-мм зенитное орудие.

Следует отметить, что в 1914 г. И.Г. Бубновым был разработан проект подводного крейсера с надводным водоизмещением 3500 т, длиной 96 м, шириной 8 м, рабочей глубиной погружения -около 100 м.

Паротурбинная ЭУ надводного хода должна была обеспечивать скорость полного хода 25 уз. Движение под водой со скоростью около 4 уз. должно было обеспечиваться электромоторами. Дальность плавания полным ходом (надводная/подводная) - 3500/20 миль; вооружение: 30 ТА, 5 орудий и 2 пулемета.

Следующим проектом, после проекта ПЛ водоизмещением 1998/2725 т, был проект подводного крейсера водоизмещением около 3000 т с выдвижными башенными артиллерийскими установками. Проекты таких ПЛ разрабатывались на Балтийском и Адмиралтейском заводах. Проект Балтийского завода - двухкорпусная ПЛ водоизмещением 2800 т; ПК разделен водонепроницаемыми переборками на 6 отсеков. ЦП - в 3-м отсеке под прочной рубкой. Управление ПЛ из ЦП. В 4-м и 5-м отсеках установлены четыре 8-и цилиндровых двухтактных дизеля по 2000 л.с. Дизели в 4-м отсеке должны были работать на спаренные с ними динамомашины, АБ - в двух группах, расположенных в первом и во втором отсеках.

В носовой части располагалась выдвижная башня с двумя 120-мм орудиями. На протяжении длины ПК было предусмотрено противоосколочное бронирование. Для повышения живучести мины заграждения должны были храниться в нижних балластных цистернах, а удлиненная носовая оконечность наряду с сокращением длины ПК должна была уменьшить объем повреждений при подрыве на минах. Оконечности - водонепроницаемые для улучшения мореходности и устранения образования в них льда. Форма оконечностей оптимизирована из соображений ходкости и мореходности. Для повышения эффективности КГР они располагались за гребными винтами.

Работы были остановлены на стадии эскизного проекта.

Проектант ....... отдел подводного плавания Балтийского завода

Время разработки проекта, г........1915-1916

Основные ТТХ

Водоизмещение надводное, т........... 2800

Длина наибольшая, м........................ 113

Ширина наибольшая, м..................... 10,6

Осадка средняя, м................................. 5.5

Архит.-конструкт. тип......двухкорпусн.. шестиотсечная

Материал корпуса...........................сталь

Энергетическая установка:

-              тип.................... дизель-электрическая

-              тип двигателей надводного хода дизели

-              число х мощность двигателей надводного хода, л.с...............4 х 2000

-              тип двигателей подводного хода............................ электромоторы

-               число гребных валов..........................2

Скорость полного надводн. хода , уз. . ок. 20

Число групп АБ.......................................2

Вспомогательная э/энергетическая установка:

-               число х мощность дизель-генераторов, л.с.......................2 х 2000

Вооружение: Торпедное:

-               калибр ТА, мм................................ 533

-             число носовых трубчатых ТА..........4

-              число кормовых трубчатых ТА ....... 2

-              число траверзных ТА........................ 8

Артиллерийское:

-      число АУ х число стволов х калибр, мм ........................1 х 2 х 120

-      число АУ х число стволов х калибр, мм ..........................2 х 1 х 75

-              число х калибр пулеметов, мм...........................1 х 7,62

Средства связи и наблюдения:

-      3 перископа системы Герца;

-      радиостанция, приборы звукоподводной связи системы Фессендена, прожектор

RPL18176.jpg RPL18175.jpg

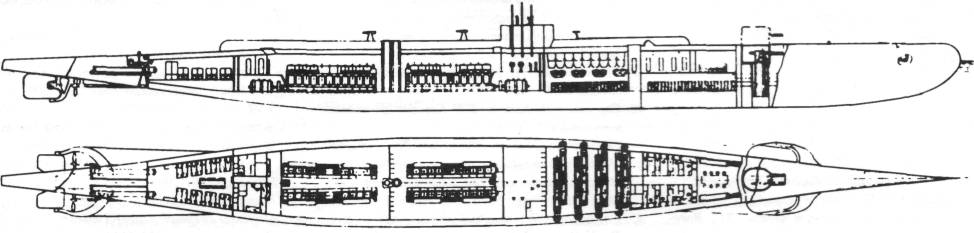

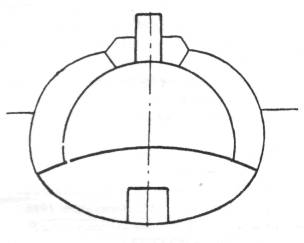

Подводный крейсер водоизмещением 2800 т Поперечный разрез подводного крейсера
