Продолжалось совершенствование и обычного вооружения самолета. Так, с шестой машины 43 серии они стали комплектоваться новыми балочными держателями и доработанными механизмами подачи импульса, исключавшими возможность взведения электромеханических взрывателей авиабомб в полете до момента их сбрасывания, что иногда случалось ранее и могло привести к катастрофе.

С поступлением на вооружение фугасных авиабомб модели 1962 года, имеющих удлиненную сигарообразную форму корпуса, для предотвращения удара их оперения по крылу и фюзеляжу самолета при сбросе за держателями установили подвижные упоры, фиксирующие перо стабилизатора бомбы, поскольку на большой скорости при отделении бомбы от самолета под действием собственного веса аэродинамические силы создавали вращательный момент вокруг поперечной оси груза и поднимали вверх его хвостовую часть.

Так как "семерка" становилась массовой машиной, производством двигателей для нее были загружены два предприятия, головным из которых являлся старейший отечественный моторостроительный завод №45 в Москве (ныне - ММПП "Салют"), начинавший свою деятельность еще в 1912 году с выпуска ротативных поршневых "Гномов". Выполнением правительственного задания занимались директор завода М.Л. Кононенко и главный инженер А.А. Куинджи — признанный корифей в авиамоторном деле, ставший профессором МАИ.

При доводке двигателя было внедрено много конструктивных и технологических новшеств, за что группа работников завода в 1961 году была удостоена Ленинской премии. Не менее существенным являлось обеспечение массового выпуска АЛ-7Ф (особенно с учетом его ресурса и необходимости частой замены...). Для этого на заводе с 1957 года, когда еще и термина "станки с ЧПУ" не было, вошли в строй участки первых станков с программным управлением, автоматические линии "Старт" и "Орбита" и металлообрабатывающие полуавтоматы с автоматической сменой инструмента, посмотреть на которые специально приезжал сам председатель ГКАТ П.В. Дементьев. Вторым предприятием, выпускавшим с 1960 по 1974 год двигатели АЛ-7Ф, был завод №36 в Рыбинске (ныне - ОАО "Рыбинские моторы").


Су-7Б на территории Ейского ордена Ленина высшего военного авиационного училища летчиков (ВВАУЛ), специализировавшегося на подготовке кадров для ИБА

Su-7B036.jpg Su-7B037.jpg

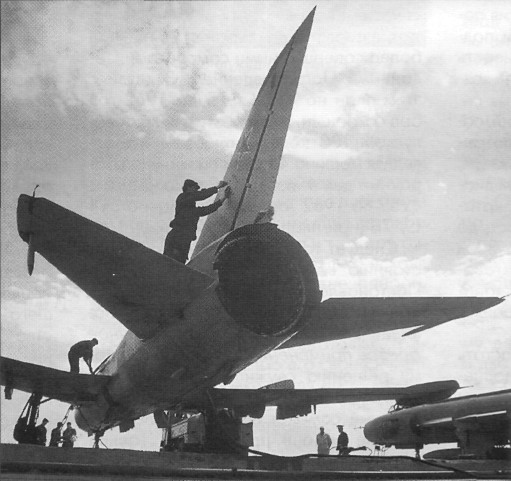

Су-7Б последних серий с шестью точками подвески вооружения из состава одного из учебных полков Ейского ВВАУЛ. На передней стойке шасси видна рулежная фара ФР-100 Послеполетное обслуживание Су-7Б Ейского ВВАУЛ. Техники заправляют самолет топливом и снимают блок накопителя системы автоматической регистрации параметров полета

В конце серийного выпуска в 1962 году, а также ремонта ранних Су-7Б на АРЗ они стали комплектоваться усовершенствованными двигателями АЛ-7Ф-1-100У с увеличенным запасом устойчивой работы, что позволило "нанести" по помпажу еще один "удар".

Новый двигатель (и все последующие модификации АЛ-7Ф-1) отличался добавлением ряда агрегатов и измененной электросистемой его запуска и форсажа. Вместо двухпозиционного направляющего аппарата НА-1Б компрессора, новый ТРДФ получил трехпозиционный, с углами поворота лопаток на -15°, -3° и +3°. На последний угол (на АЛ-7Ф-1-100 использовались два первых положения) лопатки поворачивались автоматически по сигналам от дополнительного датчика сжатия при скорости вращения ТРДФ 93% от максимальной. На "полных" оборотах двигателя (без включения форсажа) реактивное сопло находилось в полностью закрытом положении, ленты перепуска были в том же положении, а угол лопаток НА составлял +3°, при котором направляющий аппарат имел максимальную площадь проходного сечения. Кроме того, был изменен алгоритм перекладки лент перепуска и установлен усовершенствованный насос-регулятор НР-14Б. Для обеспечения устойчивой работы на форсаже его включение происходило только при открытых створках реактивного сопла. Была обеспечена и беспомпажная работа двигателя в случае отказов, приводящих к закрыванию створок или их неоткрытию при включении форсажа, при условии нормальной работы автоматики форсажного контура. Правильно отрегулированный двигатель выходил на форсаж за 6-10 с, а заброс его оборотов не превышал 102%. Эти мероприятия позволили еще в большей степени поднять газодинамическую устойчивость двигателя и уменьшить вероятность возникновения помпажа.
