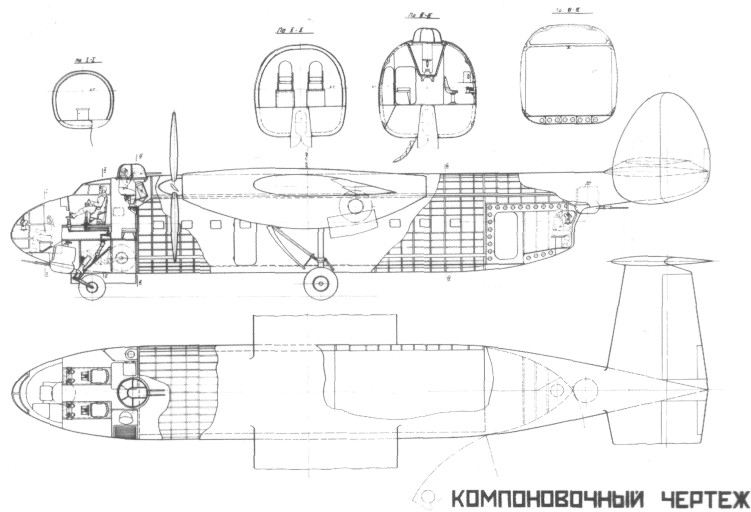

Шасси самолета - трехколесной схемы с передним колесом. Размеры основных спаренных колес 1100x395 мм, а переднего - 900x350 мм. Уборка и выпуск шасси от гидросистемы.
Дополнительно к основному шасси предусматривалась установка шести съемных колес 900x350, которые располагались попарно на нижней поверхности фюзеляжа. Использование дополнительного шасси рассчитывалось на случай посадки самолета на мягкий грунт с преодолением канав шириной до одного метра.
Силовая установка состояла из двух турбовинтовых двигателей ВК-2 с четырехлопастными винтами диаметром 5,2 м. Постройка двигателей ВК-2 намечалась планом опытного строительства на 1948 год.
|
Текст таблиц нагрузки (вставлено мною, ВВС) |
Не сбрасываемые грузы
| №№ п/п |
Наименование грузов |
Обозначение грузов |
Колич. |
Вес 1 шт. |
Общий вес |
| 1 |
Самоходная установка |
- |
1 |
7500 |
7500 |
| 2 |
Бронеавтомобиль "БА-64" |
"БА-64" |
3 |
2400 |
7200 |
| 3 |
Автотягач (колесный) |
- |
2 |
2500 |
5000 |
| 4 |
Автомашина "ЗИС-5" |
"ЗИС-5" |
1 |
пуст. |
3100 |
пуст. |
3100 |
| груж. |
6100 |
груж |
6100 |
| 5 |
Автомашина "ГАЗ-АА" |
"ГАЗ-АА" |
2 |
пуст. |
1810 |
пуст. |
3610 |
| груж. |
3310 |
груж |
6100 |
| 6 |
Автомашина "ГАЗ-67б" |
"ГАЗ-67б" |
3 |
пуст. |
1380 |
пуст. |
4140 |
| груж. |
1660 |
груж |
4980 |
| 7 |
Мотоцикл "М-72" с
коляской |
"М-72" |
8 |
335 |
2680 |
| 8 |
122 мм гаубица обр. 1938 г. |
"122" мм |
2 |
2900 |
5800 |
| 9 |
76 мм ДП-ЗИС-3 обр. 1942 г. |
"ДП-ЗИС-3" |
2 |
1160 |
2320 |
| 10 |
57 мм ПТП-ЗИС-2 обр. 1943 г. |
"ПТП-ЗИС-2" |
2 |
1150 |
2300 |
| 11 |
37 мм "МЗА" обр. 1939 г. |
"МЗА" |
2 |
2375 |
4750 |
| 12 |
120 мм миномет |
120 мм |
6 |
500 |
3000 |
| 13 |
Понтоны переправочного парка
"НЛП" |
"НЛП" |
9 |
450 |
4050 |
|
Сбрасываемые грузы
| №№ п/п |
Наименование грузов |
Обозначение грузов |
Колич. |
Вес 1 шт. |
Общий вес |
| 1 |
Автомашина "ГАЗ-67б" на
специальной подвеске |
"ГАЗ-67б" |
3 |
1600 |
4800 |
| 2 |
76 мм ДП-ЗИС-3 обр. 1942 г. на
специальной подвеске |
"ДП-ЗИС-3" |
1 |
1500 |
1500 |
| 3 |
57 мм ПТП-ЗИС-2 обр. 1943 г. на
специальной подвеске |
"ПТП-ЗИС-2" |
1 |
1500 |
1500 |
| 4 |
Мотоцикл "М-72" с коляской или 2
мотоцикла "М-72" без колясок на специальной подвеске |
"М-72" |
3 |
500 |
1500 |
| 5 |
4 велосипеда на подвеске Д-4 |
"Д-4" |
16 |
120 |
1920 |
| 6 |
Парашютно-десантный мягкий мешок
"ПД-ММ" на подвеске "УДП-500" |
"ПД-ММ" |
64 |
120 |
7160 |
| 7 |
Удлиненный парашютно-десантный
мягкий мешок "УПД-ММ" на подвеске "УДП-500" |
"УПД-ММ" |
36 |
300 |
10800 |
| 8 |
Любой груз в ящичной таре на
универсальных ремнях или подвеске "УПД-500" |
"УПД-500" |
30 |
120 |
3600 |
|
