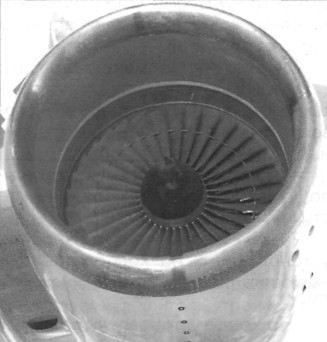

Вид на гондолу двигателя

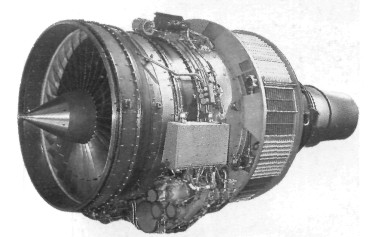

Двигатель Д-436Т1

На самолете установлены два двухконтурных турбореактивных двигателя (ТРДЦ) типа Д-436Т1. Двигатели установлены в хвостовой части фюзеляжа в мотогондолах на горизонтальных пилонах. ТРДД поставляются вмести с мотогондолами как единый агрегат. Элементы подвески двигателей одинаковы для левого и правого двигателя. Запуск двигателя производится от воздушного стартера, приводимого в действие сжатым воздухом от ВСУ или от наземной установки воздушного запуска, или от второго работающего двигателя. Двигатели оборудованы реверсом тяги решетчатого типа..

Помимо высоких удельных параметров по тяге и расходам топлива двигатели соответствуют международным требованиям по уровню шума на местности и эмиссии продуктов сгорания в атмосферу.

К конструктивным особенностям ТРДД Д-436Т1, положительно влияющих на эксплуатационные и экономические преимущества Ту-334-100, можно отнести:
- двигатель создан на базе широко освоенного в производстве и эксплуатации сертифицированного ТРДД типа Д-36;
- двигатель имеет трехвальную схему с минимальным количеством опор без межвальных подшипников;
- двигатель имеет модульную конструкцию, что позволяет осуществлять быструю замену в эксплуатации выработавших ресурс модулей двигателя;
- по сравнению с двигателями более ранней разработки, в частности с Д-36, применены более совершенные конструкционные материалы и защитные покрытия;
- введена подпорная ступень вентилятора, проведены конструктивные доработки, улучшившие газодинамические параметры компрессора высокого давления и параметры системы охлаждения газовой турбины высокого давления;
- установлены звукопоглощающие покрытия в наружном контуре ТРДД;
- с целью улучшения экологических показателей ТРДД усовершенствована конструкция вентилятора и камеры сгорания.

На самолете установлена вспомогательная силовая установка типа ТА 12-60. ВСУ, установленная в хвостовой части фюзеляжа, обеспечивает воздушный запуск двигателей самолета на земле и в полете, питание системы кондиционирования воздуха на земле и в полете, питание бортовой электрической сети переменным током на земле и в отказных случаях в полете (генератор мощностью 60 КВА).

Топливная система самолета обеспечивает раздельное питание каждого двигателя, а также питание ВСУ. Топливо размещается в трех баках, при этом 2-й левый и 2-й правый имеют расходные блоки с выделенными в них противоперегрузочными отсеками. Топливные емкости представляют собой кессон-баки, образованные герметизированными отсеками конструкции крыла. Порядок выработки топлива обеспечивается в автоматическом режиме с помощью струйной перекачки и перелива без вмешательства экипажа. Общая масса заправляемого топлива составляет 10100 кг (12950 л). Тип топлива - ТС-1, РТ, зарубежное JET А-1 или их смеси в любых соотношениях.

Для подачи топлива к основным двигателям в расходных отсеках установлены по три электроприводных центробежных насоса (два основных и один резервный). Основные насосы подключены к сети переменного тока, резервный - к сети постоянного тока и аварийного питания (аккумуляторной) через преобразователь постоянного тока в переменный.

Заправка самолета топливом производится централизованно через бортовой штуцер международного стандарта. При необходимости баки могут заправляться через лючки (горловины), расположенные на верхней панели крыла. Система управления и измерения топлива, установленная на самолете, обеспечивает измерение массы топлива в каждом баке и отсеке и суммарную на борту, а также осуществляет контроль за исправностью работы топливной системы и управление централизованной заправкой.

Шасси самолета выполнено по трехопорной схеме. Колея шасси - 4,81 м, база шасси при не обжатой амортизации - 11,75 м. Передняя опора убирается в фюзеляж (вперед по полету), основные опоры убираются в фюзеляж к оси самолета. Система уборки и выпуска шасси гидравлическая. Тормозная система колес электрогидравлическая с дистанционным управлением, в системе предусмотрена антиюзовая автоматика. Система управления поворотом колес передней опоры электродистанционная, обеспечивает поворот колес на ±70° при управлении от рулежных рукояток и на ±10° при управлении от педалей руля направления при взлетно-посадочном режиме и ± 85° при самоориентировании. Тормозная система имеет основную и резервную подсистемы и канал стояночного торможения. Тормозная система имеет встроенный контроль рабочего состояния и выдает сигналы в комплексную систему электронной индикации и сигнализации КСЭИС.

Для ускорения охлаждения колес и тормозов в осях рычагов основных опор установлены электроприводные вентиляторы.
