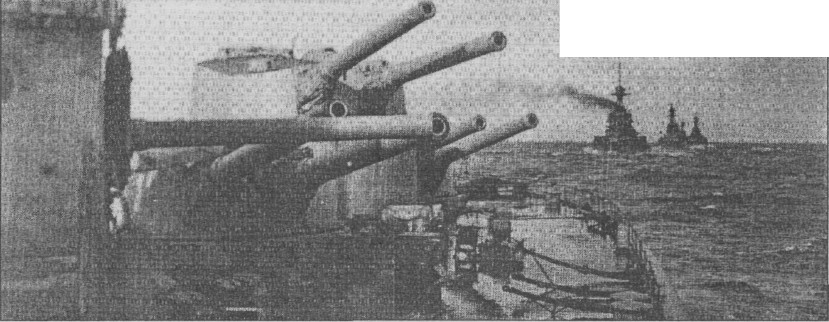

Кормовая группа орудийных башен линкора «Agincourt». Примерно 1914-1915 год

Конструкция орудия включала тяжелую внутреннюю трубу, составленную из трех частей и скрепленную проволочной обмоткой, наружную трубу и удлиненный кожух (jacket along). Казенная часть с затором Welin'a наворачивалась по окружности заднего среза трубы.

Всего было изготовлено 14 орудий, и еще 7 по измененному проекту - внутренняя труба имела единую конструкцию и по толщине сужалась к дульному срезу.

Орудия главного калибра системы Mk.XIII предполагалось разместить в специально спроектированных башнях и барбетах новой конструкции оружейного завода «Elswick». Размещение башен позволяло вести огонь по обеим бортам с очень большим сектором обстрела. Однако возвышенные башни не могли стрелять в нос и в корму в диапазоне 30 градусов от диаметральной плоскости так как воздействием дульных газов могли быть повреждены перископы наблюдения и прицелы в колпаках нижних башен.

Естественно, что такое большое количество орудийных башен не могло не создавать весьма существенных нагрузок на конструкцию корпуса.

В неофициальной обстановке члены экипажа называли орудийные башни по названиям дней недели, начиная (как это принято в Англии) с воскресенья, далее понедельник и т. д.

* Во время войны угол возвышения орудий был увеличен до 16 град. Однако сами англичане признавали, что затраченные средства не оправдали себя так как дальность стрельбы увеличилась незначительно.

Чтобы уравновесить колоссальный вес трех башен на квартердеке в корме пришлось подкреплять палубные бимсы снизу специальными продольными связями. При этом приходилось учитывать и резкое возрастание нагрузки на корпус во время стрельбы орудий на один борт.

Конфигурацию надстроек спроектировали весьма своеобразной. Для увеличения секторов стрельбы кормовых орудийных башен на носовых курсовых углах кормовая надстройка и полубак были очень сильно срезаны углом к диаметрали. Также были устроены и носовая надстройка, правда здесь для сохранения площадей служебных помещений срезы были не столь значительны.

Довольно многочисленную противоминную артиллерию корабля составили восемнадцать 6-дюймовых орудий, казематы которых размещались на верхней палубе в надстройке полубака и частично на палубе полубака в надстройках. Эти казематы прикрывались 6-дюймовой броней.

Позже, уже после вступления линкора в строй, побортно от носовой надстройки были добавлены еще два 6-дюймовых орудия, которые для уменьшения весовой нагрузки в качестве защиты получили только защитные противоосколочные щиты. Для передней пары орудий полубак был срезан бортовым уступом, позволяя орудиям вести огонь под большим курсовым углом.

Помимо артиллерии линкор имел также и три подводных торпедных аппарата, два из которых размещались побортно в носовой части корпуса, в специальном отсеке перед носовыми барбетами. Еще один аппарат находился в корме. Но во время войны, по итогам изучения результатов боевых действий, он был удален с линкора.

Можно добавить также, что бразильцы предполагали вооружить новый линкор минными (торпедными) катерами. Однако определенной тактики их использования бразильские моряки не имели и, видимо, предполагали использовать их в благоприятных обстоятельствах.
