ПРОЕКТЫ ЭСКАДРЕННОГО МИНОНОСЦА "Z/38.Ac" и "Z/38.Ad".
(В тексте это - вставка-справка, прим. ВВС)
Проекты разрабатывались конструкторским бюро морского ведомства. В программу строительства эти корабли не включались, заказы верфям не производились в связи с началом боевых действий. Следует отметить, что с июля 1939 года во всех документах этот проект проходил под литерой "N" с текущим номером оперативного управления ВМС. Обозначение "Z" им никогда не присваивалось.
Приведенные технические характеристики соответствуют обоим проектам (если нет специального указания).
|
Водоизмещение: |
|
|
стандартное "Z/38.AC |
3914 ts |
|
"Z/38.Ad" |
4205 ts |
|
нормальное vZ/38.Ad" |
4638 тм |
|
полное "Z/38.AC |
4902 ts |
|
Длина: |
|
|
наибольшая "Z/38-Ac" |
144,5 м |
|
по КВЛ "Z/38.AC |
138,0 м |
|
"Z/38.Ad" |
140,0 м |
|
Ширина наибольшая по КВЛ: |
|
|
"Z/38.AC" |
13,9 м |
|
"Z/38.Ad" |
14,1 м |
|
Осадка при D норм.: |
|
|
"Z/38.AC" |
4,35 м |
|
"Z/38.Ad" |
4,48 м |
|
Высота борта "Z/38-Ac" |
7,60 м |
|
Продольно-поперечная система набора конструкции изготовлены из стали N-52 |
|
|
Количество отсеков |
16 |
|
Активные стабилизаторы качки |
|
|
Несмотря на водоизмещение, приближающееся к крейсеру, сохранялся силуэт эсминцев. |
|
|
Противоосколочная защита внутренних бортовых продольных переборок и палубы над механизмами и боевыми погребами, а также ходовой рубки и постов управления огнем. |
|
|
ЭКИПАЖ в военное время: |
|
|
"Z/38.AC" |
13+335 чел. |
|
"Z/38.Ad" |
13 + 355 чел. |
| Комбинированная дизельно-турбинная энергетическая установка, состоящая из двух турбозубчатых агрегатов (внешние валы) и одного дизельно-моторного агрегата (средний вал). | |
| 3 трехлопастных винта | |
| Мощность механизмов по проекту: | |
| "Z/38.AC" | 75.000 + 12.450 ВЛС |
|
"Z/38.Ad" |
73.000 + 14.500 ВЛС |
| Скорость по проекту | |
| "Z/38.Ас" | 37,5 уз. |
| "Z/38.Ad" | 35,5 уз. |
|
Скорость под дизелями "Z/38.Ас" |
20 уз. |
| Запас жидкого топлива полный | 800 т |
| Запас жидкого топлива при D нор. | 330 т |
| Дальность плаванья |
8000 миль при скорости 17 узлов |
|
ШТАТНЫЙ СОСТАВ ВООРУЖЕНИЯ |
|
|
6 150-мм/48-калиб.орудий "SKC/36" в двухорудийных башенных установках "LC/38"; 720 снарядов; +47 -19 град. = 23,5 км. |
|
| 2 88-мм зенитных орудия в двухорудийной установке; 530 снарядов | |
| 2 37-мм зенитных автомата "SKC/30"; 8000 патронов | |
|
8 20-мм зенитных автомата "С/30"; 32.000 патронов |
|
|
10 533-мм торпедных труб в двух пятитрубных аппаратах; 10 торпед |
|
| 100 мин на палубные рельсы. | |

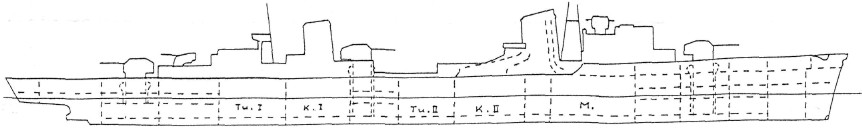

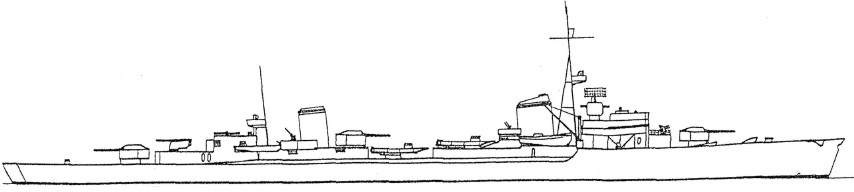

Эсминец проекта 1938 года "Z/38.Ac"
