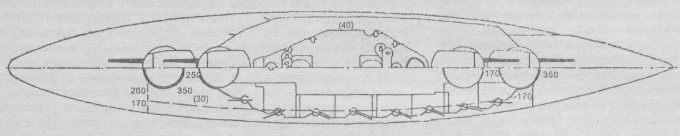

Схема бронирования линейного корабля «König»

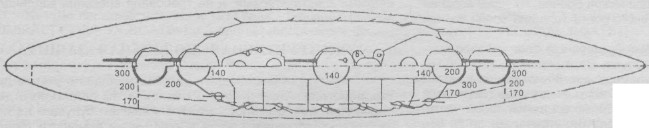

Схема бронирования и разделения на водонепроницаемые отсеки линейного корабля «Bayern»

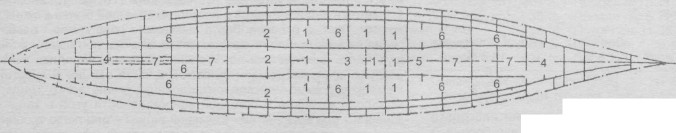

1.  Котельные помещения
2.  Турбинные помещения
3.  Помещение турбодинамо
4.  Помещения торпедных аппаратов
5.  Центральный пост
6.  Погреба боевых запасов
7.  Перегрузочные помещения

«Bayern» в 1916 году	«Baden» в 1918 году

«Bayern» в 1918 году
