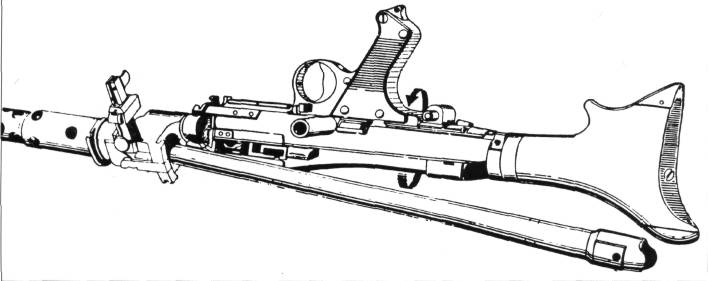

Снятие ствола с пулемета MG.34.

Ленточный приемник состоял из дна и штампованной коробчатой крышки, ставившихся вместо крышки-адаптера. На вертикальной оси в крышке приемника вращался двуплечий рычаг, приводивший в движение ползун с подающим пальцем. Рычаг имел на нижней поверхности фигурный гребень, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Подача ленты могла производиться слева или справа - для выбора направления подачи нужно было только заменить в крышке подающий рычаг (из ЗИПа) и повернуть подающий механизм и дно приемника горловиной в нужную сторону, а также переставить наконечник ленты. Использовалась нерассыпная металлическая шарнирно-звеньевая лента Gurt 34 с незамкнутым звеном, составлявшаяся из кусков, - поначалу по 25, а с 1938 г. - по 50 патронов. Куски сцеплялись друг с другом и удерживались при помощи патрона, также (патроном) с одного конца ленты крепился хвостовик, облегчавший заряжание пулемета. Звенья кусков соединялись проволокой, а с конца 1944 г. - стержнями. Для снаряжения ленты использовались машинки моделей «34» и «41». Подача патрона из звена ленты - прямая. Лента на 50 патронов укладывалась в коническую коробку Gurttrommel 34 с откидной крышкой, крюком и защелкой, крепившуюся к зацепам дна приемника при применении пулемета в качестве ручного или зенитного. Сменный приемник и составная лента при соответствующих патронных коробках и приспособлениях для переноски магазинов делали боевое применение оружия более гибким. Правда, дно приемника крепилось слишком свободно и в полевых условиях при открытой крышке короба нередко выпадало. Темп стрельбы при ленточном питании был несколько ниже - часть кинетической энергии подвижной системы расходовалась на подачу ленты.

Боекомплекты ручных, станковых и танковых пулеметов были строго регламентированы для каждого типа подразделений. Так, боекомплекты I и II ручного пулемета в пехотных, мотоциклетно-стрелковых, разведывательных ротах, самокатных и кавалерийских эскадронах включали по 3450 патронов (из них у пулемета и в повозках боевого обоза - 2500) и различались соотношением патронов с тяжелыми, бронебойными и бронебойно-трассирующими пулями, боекомплект станкового пулемета включал 6300, а в смешанной пулеметной роте - 13500 патронов. Расчет ручного пулемета в пехотном отделении, как и в других армиях, состоял из пулеметчика и его помощника, им придавался стрелок - подносчик боеприпасов.

Складной треножный станок Lafette 34 был развитием опытного станка S7-300 к пулемету S2-200, имел сравнительно сложную конструкцию, но был удобен в использовании, устойчив, допускал стрельбу в широких секторах без поперечного сваливания оружия. Станок состоял из основания со штыревым вертлюгом и деталями механизма горизонтальной наводки, поворотной и качающейся частей, на которых собирались салазки с приспособлением для быстрой смены ствола прямо на станке и буферным устройством, подъемный механизм и механизм автоматического рассеивания. Буфер с двумя винтовыми пружинами улучшал кучность стрельбы. К основанию станка крепились задние ноги постоянной длины и телескопическая передняя нога, связанная с задними растяжкой. Пулемет (с сошкой в переднем положении) крепился на салазки станка с помощью хомута салазок и цапф короба пулемета. Станок имел собственный спусковой механизм с переводчиком режимов огня, рукоятка спуска допускала работу в рукавицах. Идея механизма автоматического рассеивания в глубину была позаимствована от опытного станка «Мадсен» (выполненный по типу «Мадсена» станок испытывался в Германии с пулеметом MG.08/15). Механизм работал за счет отдачи оружия, изменяя после каждого выстрела подъем качающейся части станка, мог устанавливаться в три положения: без рассеивания, со средним рассеиванием и с максимальным рассеиванием. На люльке станка предусматривалось крепление оптического прицела MGZ.34 призматического типа с кратностью усиления 3х, допускавшего огонь прямой наводкой до 3000 м и непрямой наводкой - до 3500 м. Затем появился прицел MGZ.40.

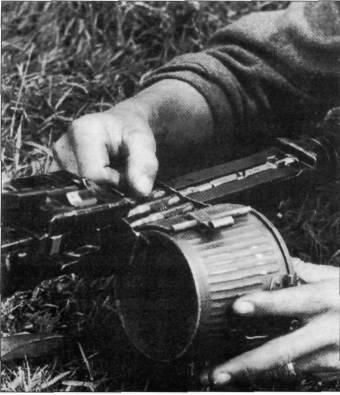

Заряжание лентой пулемета MG.34 (в варианте на сошке).	Единый пулемет MG.34 на треножном станке Lafette 34 с оптическим прицелом. Рядом - контейнер с запасными стволами.
