КЛАССИФИКАЦИЯ ОБЩИХ КОМПОНОВОК ТАНКА

Общие компоновки танков классифицируются по трем основным признакам:
- по принципу установки вооружения — на компоновки с вращающейся башней, без башни (в корпусе), в поворачивающейся башне;
- по условию размещения экипажа — на компоновки с экипажем в корпусе и башне, всего экипажа в корпусе, всего экипажа в башне;
- по размещению двигателя и трансмиссии — с кормовым размещением двигателя и носовым — трансмиссии, с кормовым или носовым размещением двигателя и трансмиссии.

Оценка преимуществ и недостатков видов компоновки будет дана ниже.

ЧАСТНЫЕ КОМПОНОВКИ ТАНКА

Компоновка боевого отделения подчинена интересам размещения выбранного комплекса вооружения и обеспечения максимальной эффективности его использования. К ней предъявляются следующие требования. Обеспечение возможности установки выбранного комплекса вооружения во вновь разрабатываемую или ранее разработанную конструкцию танка.

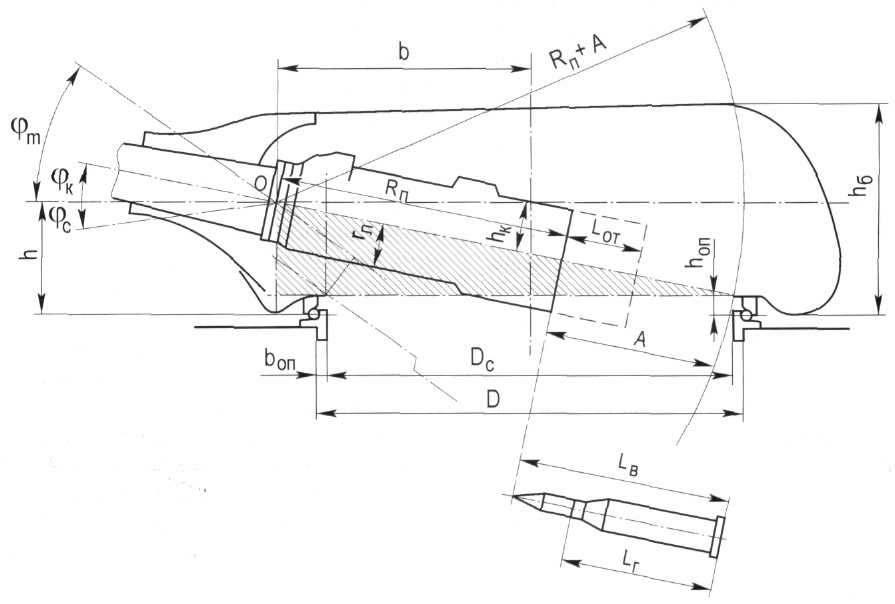

Возможность установки выбранной пушки в башню проектируемого танка объективно определяется соотношением основных размеров башни: Dс — диаметр башни в свету; hб — высота башни; h — высота расположения цапф орудия; b — расстояние от цапф до оси вращения башни; Rп—радиус обметания пушки; Lот — длина отката; rл — радиус люльки; hк— высота казенника; Lв — длина выстрела; Lг — длина гильзы (см. рисунок). Для критического угла возвышения φ_k просвет А между торцом казенника и сечением шариковой опоры можно определить из большого заштрихованного треугольника по теореме Пифагора.

Для безопасной стрельбы просвет А должен быть заведомо больше максимально допустимой длины отката (A>Lот), для безопасного экстрактирования — больше длины гильзы (А>Lг), для автоматического заряжания — больше длины выстрела (А>Lв) при унитарном заряжании, а при раздельном заряжании — больше длины гильзы или снаряда (А>Lг). Для увеличения просвета А предпочитают пушки с меньшим радиусом обметания Rп, но уравновешенные относительно оси цапф, без чего затруднена стабилизация оружия в вертикальной плоскости; увеличивают вынос цапф при сохранении необходимого сектора углов вертикального наведения пушки и диаметр опоры в свету Dc.

Схема основных размеров башни, пушки и выстрела.
