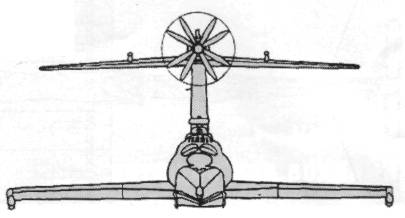

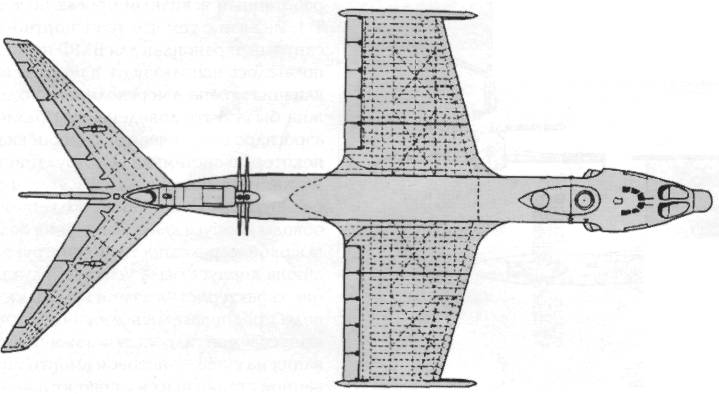

Схема экраноплана «Орленок».

Отметим, что тогда же Р.Е. Алексеев попытался создать первый пассажирский корабль «Чайка» на основе компоновочного решения СМ-6. Проектирование аппарата и подготовка рабочей документации осуществлялись как единый процесс, что обуславливало высокий темп работ. К сожалению, завершить эти во многом авангардные работы Алексееву не удалось: соответствующие «органы» стояли насмерть за соблюдение грифа «Совершенно секретно» по экранопланной тематике, и применение таких аппаратов для гражданских целей не предусматривалось.

В июле 1971 г. Алексеев распорядился перевести СМ-6 на испытательную базу ИС-2 в Чкаловск, где в августе провели первый запуск двигателей и были начаты швартовые и ходовые испытания.

Десантный экраноплан «Орленок» (заводской номер С-21), головной из предполагаемой серии, был заложен в 1970 г. на заводе «Волга». В 1972 г. его спустили на воду. Корпус «Орленка» состоял из трех частей — носовой поворотной, средней (грузовой) и кормовой. В носовой части корпуса располагались кабина экипажа, пулеметная установка, каюта для отдыха экипажа, отсеки для авиационного и специального оборудования и отдельная вспомогательная двигательная установка ТА-6А, которая обеспечивала стартовую мощность для пуска основной двигательной установки и питания гидравлических и электрических систем корабля сжатым воздухом и постоянным и переменным током. Антенны радиолокационной станции, расположенной в носке корпуса под радиопрозрачным обтекателем, размещались снаружи.

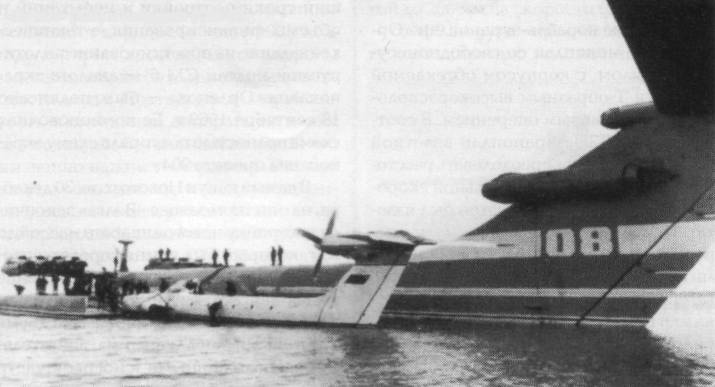

«Гигант» (КМ) и «карлик» (СМ-6).

Занимающий среднюю часть фюзеляжа грузовой отсек (длина — 28 м, ширина— 3,4 м, высота — 4,6 м) имел пол с грузозахватными приспособлениями и специальными замками, которые обеспечивали крепление груза в полете (транспортных средств или посадочных мест для личного состава). Кроме того, специальные направляющие позволяли грузить негабаритные грузы и колесные транспортные средства. Загрузка производилась через люк, образующийся при повороте влево носовой части корпуса на угол 90°.

Корпус был выполнен заодно с центропланом. Днище корпуса килеватое, образовано системой поперечных и продольных реданов. В носовой части и в центре масс предусматривалось установить качающиеся в вертикальной плоскости гидролыжи. Кормовая часть корпуса делилась на два этажа. Внизу на главной палубе находилось помещение электрооборудования и каюта экипажа.

Профиль низкорасположенного свободнонесущего крыла, состоящего из центроплана и двух консолей, был оптимизирован для движения вблизи экрана. Концы консолей были снабжены поплавками, играющими роль глиссирующих шайб. Крыло разделялось на 14 герметичных отсеков, два из которых являлись топливными баками.

Интересно Алексеев решил проблему старта экраноплана с воды. Вдоль передней нижней кромки крыла он предложил разместить специальные щитки с углом отклонения до 70°, а в районе задней кромки крыла установить пятисекционные закрылки-элероны с углами отклонения от -10 до +42°. Столь необычную схему механизации крыла он выбрал по необходимости, так как в положении на плаву задняя кромка крыла экраноплана находится в воде. Перед взлетом запускались носовые стартовые двигатели и реактивные струи от них направлялись под крыло. После выпуска закрылков и щитков за счет повышенного давления под крылом экраноплан приподнимался из воды.
