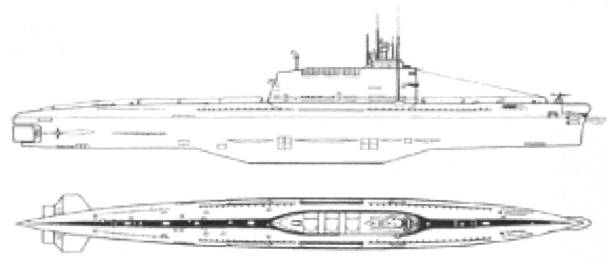

Схема ДЭПЛ проекта 629.

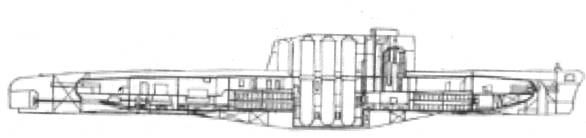

Продольное сечение ДЭПЛ проекта 629.

Максимальная скорость в режиме РДП составляла 8 узлов, при увеличенном запасе топлива на 7-узловой скорости корабль мог пройти 16000 миль. Уже в процессе постройки были спроектированы пятилопастные малошумные винты, значительно улучшившие характеристики скрытности ПЛ (правда, за счет некоторого снижения скоростей хода).

С целью сокращения времени срочного погружения после старта ракет еще на стадии технического проекта при разработке рабочих чертежей III отсек (ЦП) увеличили по длине на 0,5 м и под ним сформировали цистерну быстрого погружения, использовавшуюся при последующей модернизации корабля под ракету с подводным стартом и как цистерна одержания положения лодки по глубине при старте ракет.

Междубортное пространство (МБП) подлодки было разбито на 10 цистерн главного балласта (ЦГБ). Носовая группа объединяла ЦГБ №1, 2, 3 и 4, средняя — ЦГБ №5 и 6, кормовая — ЦГБ №7, 8, 9 и 10. Цистерны №1, 2, 5, 6, 7, 8 — кингстонные, №2, 7 и 8, кроме того, оборудовались необходимыми трубопроводами для приема дополнительного запаса топлива.

Для приема нормального запаса топлива было предусмотрено шесть цистерн внутри прочного корпуса и восемь в килевой части МБП. Замещение израсходованного топлива осуществлялось забортной водой в те же цистерны, а разница по массе — из уравнительной цистерны №2. Цистерны маневренного балласта включали в себя две прочные уравнительные цистерны и три прочные цистерны замещения веса ракет (все в МБП).

Особое значение имела большая (64 м³), прочная, всегда заполненная цистерна аварийного замещения (ЦАЗ). Поскольку старт ракет осуществлялся только из надводного положения подводной лодки, шахты при нормальной эксплуатации всегда должны были быть сухими. В случае же аварийной разгерметизации одной из шахт в подводном положении или при необходимости срочного погружения с неплотно задраенной крышкой шахты корабль получил бы большую отрицательную плавучесть за счет поступившей в шахту воды. С целью компенсации отрицательной плавучести вода из ЦАЗ (по объему равной пустой шахте) воздухом высокого давления за 65 с перегонялась по трубопроводам большого сечения в любую аварийную шахту. С целью получения минимального дифферента в результате выполнения этой операции ЦАЗ разместили в МБП, расположив ее центр тяжести по оси средней ракетной шахты. Эту цистерну также оборудовали трубопроводами для приема в нее усиленного запаса топлива с целью увеличения дальности плавания под дизелями. В этом случае топливо из ЦАЗ расходовалось в первую очередь.

Поперечное сечение ДЭПЛ проекта 629 по шп. 122 (см. в нос).	Поперечное сечение ДЭПЛ проекта 629 по шп. 67 (см. в корму).

Диаметр и длина ракетных шахт были приняты исходя из предполагаемых габаритов Р-13: диаметр (внутренний) 2450 мм, длина более 16,0 м. Размещение на лодке трех ракетных шахт оказалось наиболее сложным делом. Как и прежде, шахты располагались в диаметральной плоскости за боевой рубкой. В районе ракетного отсека прочный корпус был выполнен в виде восьмерки с окружностью большего диаметра сверху и меньшего снизу, чтобы основание шахты не выходило за прочный корпус. Прочный корпус в районе ракетного отсека в верхней ее части был изготовлен из утолщенных (в сравнении с основным прочным корпусом) листов. Кроме того, промежутки между шахтами были усилены толстыми накладными листами. Шахты крепились с помощью клепки к фланцам специальных высоких «стульев» внутренним диаметром 2660 мм. Нижняя часть «стула», представлявшего собой поковку из высокопрочной стали, компенсировала вырез в прочном корпусе.

Верхняя часть шахты, выходящая за его пределы, оставалась достаточно большой, отчего силуэт лодки выделялся высоким (7,3 м над прочным корпусом) и длинным (27,9 м) общим ограждением рубки и трех ракетных шахт. Такие размеры шахт определялись не только самой ракетой, но еще и пусковой установкой СМ-60. Крышки ракетных шахт открывались гидравликой.
