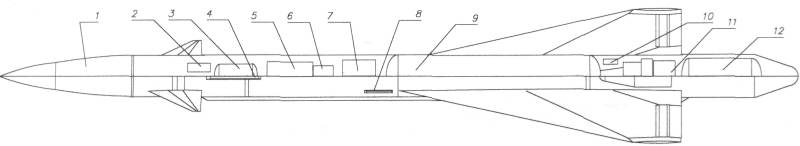

Компоновка ракеты К-40РД: 1 — ГСН; 2 — рулевой привод; 3 — блок управления автопилота (АП); 4 — приемная антенна РВ; 5 - оптический канал неконтактного взрывателя; 6 — радиоканал неконтактного взрывателя; 7 — блок чувствительных элементов; 8 — передающая антенна РВ; 9 — двигатель; 10 — рулевой привод элерона; 11 — турбогенератор и газогенератор; 12 — боевая часть.

Первые три пуска ракет с работающими ГСН прошли неудачно. Оказалось, что передатчик самолетной РЛС не переключался с эквивалента на антенну, при этом данный эффект проявлялся только в полетных условиях, а не при наземных поверках. В конце концов причина отказа была найдена и испытания пошли в общем успешно — сказывалась отработка важнейших радиоэлектронных элементов на МиГ-23 и К-24.

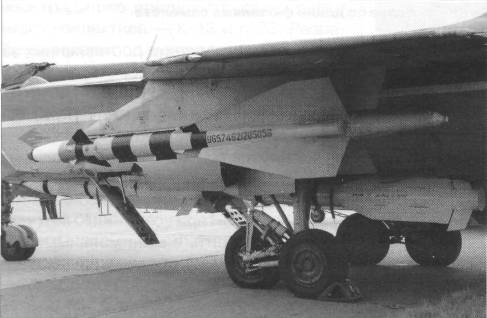

Подвеска ракеты Р-40ТД под крылом перехватчика МиГ-31.

Комплекс успешно завершил испытания в 1979 г. и принят на вооружение постановлением от 16 июня 1980 г. под наименованием МиГ-25-40Д. При этом РЛС получила обозначение РП-25, а ракета — Р-40Д. Диапазон высот поражаемых целей составил от 0,05 до 30 км, дальностей пуска — от 1,0 до 20 км в заднюю полусферу, на максимальной дальности при стрельбе в переднюю полусферу — 40 км. Обеспечивалось поражение целей, маневрирующих с перегрузкой до 4 единиц. Масса ракеты уменьшилась до 465 кг, длина — до 5,95 м. Р-40Д оснащалась осколочно-стержневой боевой частью массой 55 кг.

Контрольные испытания новых ракет провели в 1982—1983 гг.

Однако угон МиГ-25 в Японию потребовал замены радиоэлектроники и оружия, основные элементы которых оперативно позаимствовали от более прогрессивного оборудования МиГ-23. Тем самым процесс морального старения МиГ-25П был основательно замедлен с поступлением на вооружение вполне современных для 1970-х гг. доработанных вариантов МиГ-25ПД и МиГ-25ПДС.

Ракета К-40Д-1 (Р-40Д-1, «изделие 46Д-1»)

Ракеты Р-40Д представляли собой реализацию только первого этапа модернизации ракет типа К-40. Развитие техники за период с начала 1960-х гг. позволяло применить и другие нововведения помимо новых ГСН. Решением ВПК от 17 августа 1981 г. была задана разработка ракет К-40Д-1, комплектуемых, в частности, новым КРОВ «Бекас» и несущих более мощную осколочно-стержневую боевую часть. В следующем году ракеты подготовили к испытаниям. В 1983 г завершились заводские, а в следующем году — государственные испытания, проходившие на МиГ-25ПД №1004, в ходе которых была запущена 21 ракета К-40Д-1 и 16 ранее принятых на вооружение Р-40Д. По результатам испытаний ракета поступила в серийное производство, направлялась в войска, однако потребовалось и проведение ряда доработок по реализации замечаний госкомиссии и обеспечению применения ракеты на МиГ-31. Соответствующие работы продолжались около пяти лет. Например, в 1988 г. испытания продолжились на МиГ-31 №1604.

Ракета Р-40Д-1 состоит из пяти отсеков, стыкуемых фланцевыми соединениями. Впереди находится «радийная» или тепловая ГСН. За ней последовательно размещены блок рулевого привода аэродинамических рулей, аппаратура автопилота, блоки оптического и радиолокационного каналов комбинированного взрывателя и чувствительные элементы автопилота. На корпусе расположены антенны приемного, а за ними — передающего радиоканалов взрывателя. Позади двигателя установили машины рулевого привода элеронов и блок электропитания с газогенератором и турбогенератором. В хвостовой части ракеты находится осколочно-фугасная боевая часть. Радиус поражения составляет 13 м.

Р-40Д-1 поставлялась в войска в основном собранной, за исключением отстыкованных крыльев. Ракеты подвешивались на пусковые установки АПУ-84-46. Как и на Р-24, в начале полета «радийного» варианта ракеты реализовался участок программного наведения, продолжительность которого достигала 30% полетного времени, а затем осуществлялось самонаведение. Тепловая ГСН производила захват цели до старта ракеты.

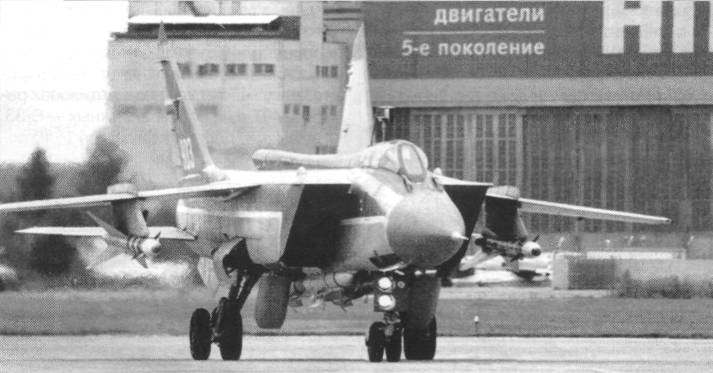

Истребитель-перехватчик МиГ-31 с ракетами Р-40ТД и Р-33.
