Аэросани с воздушной разгрузкой (проект Г. Липмана и А. Морозова).

Экраноплан обладал хорошей маневренностью, но для достижения расчетной скорости полета (100—200 км/ч) мощности двигателей оказалось недостаточно.

Диаметр циркуляции на скорости около 30 км/ч был равен 10 м. Испытания, проводившиеся в 1965 г., показали, что аппарат перетяжелен, а тяга винтов недостаточна для расчетных режимов работы.

Выполнив необходимые доработки, зимой 1965—1966 гг. студенты построили следующую модификацию — ОИИМФ-3. Были использованы двигатели К-750 мощностью 26 л.с. (19 кВт) с новыми воздушными винтами. Корпус облегчили, на переднем крыле установили заслонки. Двигатели было решено разместить внутри основного крыла. По ряду технических причин испытания ОИИМФ-3, назначенные на лето 1967 г., провести не удалось.

Оценивая развитие легких аппаратов-амфибий, создаваемых энтузиастами, можно отметить, что их взлетные и посадочные скорости были относительно невелики, при этом так и не нашла решения задача безопасного взлета и мягкой посадки. Для более крупных экранопланов эта проблема осложняется увеличенными размерами и повышенным взлетным весом.

Предпринимались попытки хотя бы частично использовать эффект влияния экрана. Так, изобретатели Г. Липман и А. Морозов в 1950-х гг. предложили проект аэросаней с крылом, подъемная сила которого должна была разгружать заднюю лыжу. Но, как показал анализ, необходимый эффект крыло может дать лишь в том случае, когда оно движется над экраном с достаточно большой скоростью — 150 км/ч и более. Для суши эти скорости нельзя считать безопасными. Поэтому идея экранопланов переместилась с суши ближе к воде.

Так, бывший летчик-испытатель энтузиаст-одиночка А.И. Пьецух из Москвы в 1967 г. разработал и испытал весьма интересную во многих отношениях конструкцию, имевшую множество оригинальных элементов — ПАИ-67. Конструкция экраноплана в основном была деревянной с применением дюралюминиевых листов и стеклопластиковых панелей. Несущие поверхности были разнесены по высоте и имели обратное V. Водоизмещающий фюзеляж (корпус) имел закрытую кабину и в хвостовой части переходил в киль с рулем поворота большой площади.

ПАИ-67 испытывал в полете сам изобретатель на Химкинском и Пироговском водохранилищах под Москвой. С установленным в носовой части серийным подвесным мотором «Вихрь» экраноплан через 12—15 с после разгона выходил из воды. Он легко развивал скорость 60 км/ч, свободно обгоняя в режиме экранного полета обычные мотолодки с таким же мотором (имевшим в то время мощность около 18 л.с). Быстрый выход аппарата на расчетный режим обеспечивали стартовые подводные крылья (размах крыла — 0,8 м, хорда — 0,15 м), которые на крейсерском расчетном режиме оказывались выше уровня воды на 0,1 м и не мешали движению. Рули поворота размещались на стойках кормового подводного крыла.

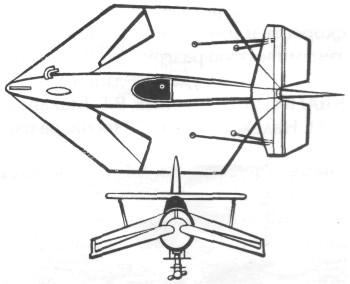

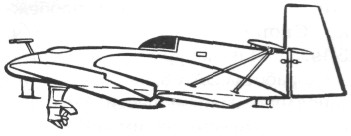

Схема катера-экраноплана ПАИ-67 конструкции А.И. Пьецуха. 1967 г.

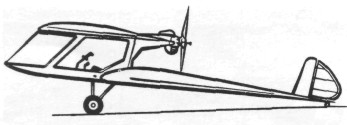

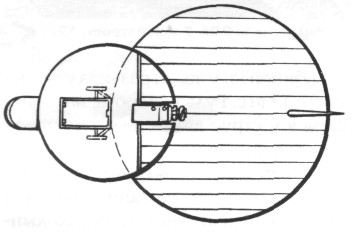

Схема экраноплана ЭМА-1. 1967 г.

Кстати, испытания ПАИ-67 показали, что уменьшение площади несущих поверхностей (крыльев) приводит к значительному повышению скорости глиссирующего судна благодаря его разгрузке и снижению гидродинамического сопротивления. В то же время, испытания ПАИ-67 подтвердили мнение Алексеева о преимуществах воздушных винтов перед гребными даже на самых легких лодках-экранопланах.

Достоинства воздушного винта очевидны: возможность достижения больших скоростей, обеспечение амфибийных качеств аппарата, удобство установки и возможность круглогодичной эксплуатации. Явление кавитации обычных гребных винтов, резко уменьшающее их кпд, начинает сказываться уже на скорости 60— 80 км/ч. Сопротивление подводной части подвесного мотора на таких скоростях составляло более 50% общего сопротивления.

Студенты Московского авиационного техникума им. Годовикова (МАТ) в 1967 г. изготовили экраноплан ЭМА-1 с воздушным винтом и маломощным двигателем. Проект и предельно простая конструкция этого аппарата были разработаны сотрудником МАТ Ю.В. Макаровым. Сверхлегкий экраноплан был выполнен по схеме «утка», имел крыло круглой формы в плане. Перед крылом был расположен несущий стабилизатор, также круглой формы, с элевонами большой площади. ЭМА-1 имел закрытую кабину и трехстоечное шасси с хвостовой опорой. Двигатель располагался за кабиной пилота. С толкающим винтом диаметром 0,9 м, расположенным за кабиной пилота, он развивал тягу на месте 17 кгс. Руль поворота, находившийся в струе винта, был очень эффективен.
