К работам над проектом атомной подводной лодки-ракетоносца (Q-252) ВМС Франции приступили лишь в 1960 г. Необходимо отметить, что конструктивно-компоновочные схемы подводных лодок, как и баллистических ракет MSBS, во многом повторяли технические решения, использованные в проекте ВМФ США «Поларис».

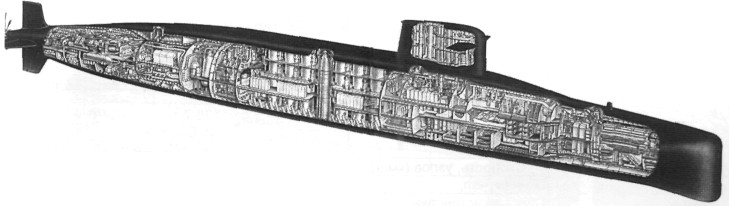

Компоновка ПЛАРБ типа «Редутабль».
Прочный корпус лодки Q-252 был разделен на семь отсеков. В первом (от носовой оконечности) размещались торпедные аппараты, запас торпед и часть жилых помещений, во втором — центральный пост, каюты офицеров. В третьем отсеке находились шахтные пусковые установки и системы, обеспечивающие обслуживание и старт ракет. В четвертом и шестом отсеках располагались вспомогательные механизмы, в пятом — реактор, в седьмом — главный турбозубчатый агрегат, турбогенераторы и гребной электродвигатель. Вертикальный и кормовые горизонтальные рули образовывали кормовую крестообразную оконечность, носовые горизонтальные рули располагались на ограждении рубки. На участках корпуса, подвергающихся наиболее высоким напряжениям, толщина плит достигала 76 мм.
 |
 |

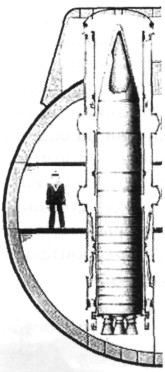

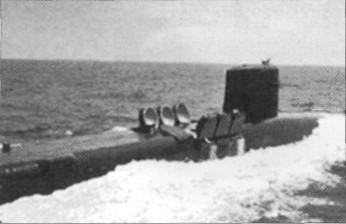

| Схема размещения MSBS M-20 на ПЛАРБ типа «Редутабль». | ПЛАРБ типа «Редутабль» с открытыми крышками люков над пусковыми шахтами. |
 |
 |

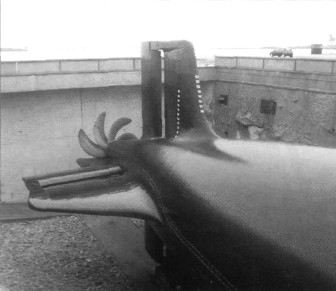

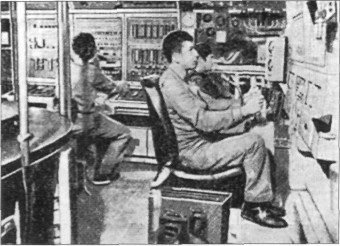

| Кормовая оконечность ПЛАРБ типа «Редутабль». | Пост управления ПЛАРБ типа «Редутабль». |
Каждая пусковая труба размещалась на упругой подвеске в цилиндрическом стакане. В корпусе лодки над стаканом имелся люк, закрываемый крышкой. В пусковой трубе ракета была заключена в защитный кожух, состоящий из нескольких секций. При запуске ракета выбрасывалась из пусковой трубы лодки-ракетоносца «Редутабль» сжатым воздухом вместе с кожухом, который направляли предохранял ее при движении в воде. На остальных ПЛАРБ применялась парогазовая система выбрасывания. Она включала в себя небольшой РДТТ с пиротехническим воспламенительным устройством. Истекающие газы, проходя через резервуар с водой, превращали ее в пар. Парогазовая смесь разрывала диафрагму в нижней части резервуара и по каналу поступала под ракету, выталкивая ее из трубы. Резервуар с упомянутым РДТТ был заключен в контейнер со стенкой толщиной в несколько сантиметров. Включение РДТТ первой ступени производилось над водой по команде системы управления полетом. Расчетное время, необходимое для запуска всех 16 ракет MSBS, составляло 15 мин. Команды на подводную лодку передавались через Центр на о. Рош-Дувр.
В состав ГЭУ входили ядерный реактор PWR с водяным охлаждением (разработки Комиссариата по атомной энергии), главный турбозубчатый агрегат, два турбогенератора, вырабатывающих энергию для главного электромотора. Мощность ГЭУ составляла 20000 л.с. В качестве теплоносителя-замедлителя в реакторе использовалась вода, находящаяся под давлением 100 атм и нагреваемая до 300°С. Устанавливалась и вспомогательная энергетическая установка (четыре дизель-генератора мощностью 850 kW) , способная в случае выхода из строя (ГДУ) обеспечить возвращение корабля на базу. Как и все западные подводные ракетоносцы, французские лодки получили один гребной винт. Для улучшения маневренных качеств субмарины на малом ходу в носовой части было смонтировано подруливающее устройство.
Радиоэлектронное и гидроакустическое оборудование в сочетании с системами управления стрельбой обеспечивали решение всего круга задач, стоящих перед экипажем. Для определения местоположения корабля использовались инерциальные навигационные системы, уход которых составлял не более 0,001 град/ч, и зенитный перископ (в случае ориентировки по звездам). Лодка оснащалась системой акустических и электромагнитных детекторов. Информация, поступающая от этих детекторов, обрабатывалась двумя вычислительными машинами и выдавалась на экран индикатора боевой установки. На основании этой информации определялся наиболее безопасный маршрут для ПЛАРБ. На лодке имелись также устройства для создания помех средствам обнаружения, используемым в системе ПЛО противника.
